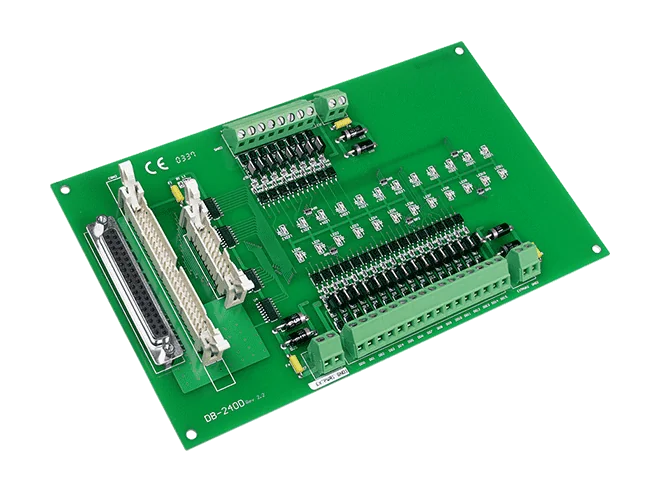

DB-24OD/DIN 24-kan. Open-Drain Digitale Uitgangsdaughterboard, DIN-rail
Op DIN-rail gemonteerd 24-kanaals open-drain digitaal uitgangsboard met optische isolatie, tot 400 mA per kanaal en een belastingspanningsbereik van 10 ~ 24 VDC.
- 24 optisch geïsoleerde open-drain (MOSFET) digitale uitgangen in vier geïsoleerde groepen
- Tot 400 mA per kanaal met een belastingspanningsbereik van 10 ~ 24 VDC
- 3750 Vrms isolatie tussen de kanalen en de hostinterface
- DIN-railmontage met schroefklemmen voor eenvoudige veldbedrading
- OPTO-22-compatibele connector, 37-pins D-sub en 20-pins connector voor flexibele aansluiting
- LED-indicatoren op het board
€ 215,00 per stuk
| 1-9 st. | € 215,00 | |
|---|---|---|
| 10-30 st. | € 204,00 | −5 % |
| 31+ st. | € 193,00 | −10 % |
Productinformatie "DB-24OD/DIN 24-kan. Open-Drain Digitale Uitgangsdaughterboard, DIN-rail"
DB-24OD/DIN is een DAQ-daughterboard dat 24 optisch geïsoleerde digitale uitgangen biedt, verdeeld over vier geïsoleerde groepen. Elk open-drain (MOSFET)-kanaal kan een belasting van maximaal 400 mA aansturen bij 10 ~ 24 VDC, wat geschikt is voor engineers die veldbelastingen willen schakelen vanuit een compacte, op DAQ gebaseerde opstelling.
De DIN-railuitvoering is bedoeld voor paneel- en kastinstallaties. Schroefklemmen vereenvoudigen de veldbedrading en op de print zijn LED-indicatoren aanwezig. De aansluiting verloopt via een OPTO-22-compatibele connector, een 37-pins D-sub-connector en een 20-pins connector.
Het board wordt geleverd met een CA-3710 DB37 male-naar-male kabel (45º, 1 m). De isolatie is gespecificeerd op 3750 Vrms en het board werkt bij 0 ~ 60°C.
Toepassingen
- Aan/uit-regeling
- Energiebeheer
- Testautomatisering
- Procesregeling
| Bedrijfstemperatuur: | 0 ~ 60°C |
|---|---|
| Digitale uitgangen: | 24 |
| Isolatie: | 3750 Vrms |
| Montage: | DIN-rail |
| Producttype: | DAQ-dochterkaart |
| Interface: | 20-pins, 37-pins D-sub, OPTO-22 compatibel |
Specificaties
| Digitale uitgang | |
|---|---|
| Kanalen | 24 |
| Type | MOSFET |
| Belastingsspanning | 10 ~ 24 VDC |
| Belastingstroom | 400mA |
| Isolatie | 3750 Vrms |
| Voeding | |
| Verbruik | 400 mA @ 5 V |
| Mechanisch | |
| Afmetingen (mm) | 223.5 mm x 135.5 mm |
| Omgeving | |
| Bedrijfstemperatuur | 0 ~ 60°C |
| Opslagtemperatuur | -20 ~ 70°C |
| Luchtvochtigheid | 5% tot 90% niet-condenserend |
Specificaties zoals gepubliceerd door de fabrikant. Wijzigingen voorbehouden.
