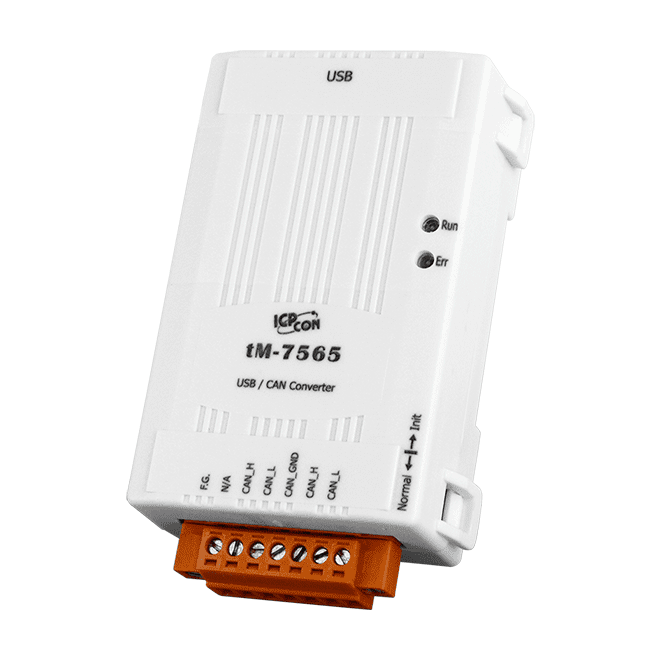

tM-7565 Intelligente Mini USB naar CAN-converter, 10 k ~ 1 M bps
Compacte, galvanisch gescheiden USB naar CAN-converter voor CAN 2.0A/2.0B-netwerken van 10 k tot 1 M bps, met luistermodus en paarverbindingsmodus. Geleverd met een CA-USB18 kabel van 1,8 m.
- Compatibel met CAN 2.0A en 2.0B, volledig conform ISO 11898-2
- CAN-baudrates van 10 k tot 1 M bps, inclusief door de gebruiker gedefinieerde baudrates
- Galvanische scheiding aan de voedingszijde en de CAN-buszijde
- Luistermodus voor het bewaken van CAN-verkeer en het detecteren van fouten
- Paarverbindingsmodus voor USB-communicatie tussen twee pc's
- Ingebouwde, selecteerbare afsluitweerstand van 120 Ω
€ 184,00 per stuk
| 1-9 st. | € 184,00 | |
|---|---|---|
| 10-30 st. | € 175,00 | −5 % |
| 31+ st. | € 166,00 | −10 % |
Productinformatie "tM-7565 Intelligente Mini USB naar CAN-converter, 10 k ~ 1 M bps"
De tM-7565 CR is een compacte USB naar CAN-converter voor ingenieurs die een laptop of pc in een beperkte ruimte met een CAN-netwerk moeten laten communiceren. Het voldoet aan CAN 2.0A en 2.0B en ISO 11898-2 en ondersteunt CAN-baudrates van 10 k tot 1 M bps, inclusief door de gebruiker gedefinieerde baudrates. De functies zijn volledig compatibel met de I-7565.
De voeding wordt via de USB-aansluiting betrokken en zowel de voedingszijde als de CAN-buszijde zijn galvanisch gescheiden. Een selecteerbare ingebouwde afsluitweerstand van 120 Ω is aanwezig, en de communicatieparameters voor zowel de CAN- als de USB-zijde worden softwarematig ingesteld. Softwarebuffers aan beide zijden en een interne watchdog zorgen voor een stabiele werking.
De luistermodus (listen-only) laat de converter CAN-busverkeer bewaken en fouten detecteren zonder zelf te zenden. Met de paarverbindingsmodus kunnen twee pc's via USB met elkaar communiceren, met een door de gebruiker gedefinieerde instelling voor het einde van de tekens. Het apparaat wordt op een DIN-rail gemonteerd en wordt geleverd met een CA-USB18 kabel van 1,8 m.
Toepassingen
- Een laptop of pc aansluiten op een CAN-netwerk waar weinig ruimte beschikbaar is
- CAN-busberichten en foutcondities bewaken in de luistermodus
- Communicatie tussen twee pc's via USB in de paarverbindingsmodus
| Bedrijfstemperatuur: | -25 ~ +75 °C |
|---|---|
| Behuizing: | Kunststof |
| Isolatie: | 3000 VDC / 2500 Vrms |

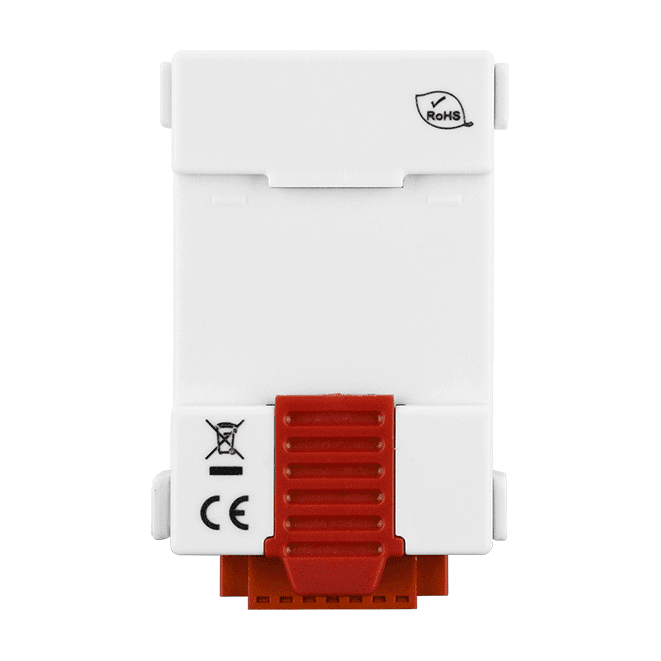

| Montage: | DIN-rail |
| Poorten: | 1 |
| Producttype: | USB naar CAN-converter |
| Voedingsingang: | USB Power Delivery |
| Interface: | CAN, USB Type B |
| Protocol: | CAN 2.0A/2.0B |
Specificaties

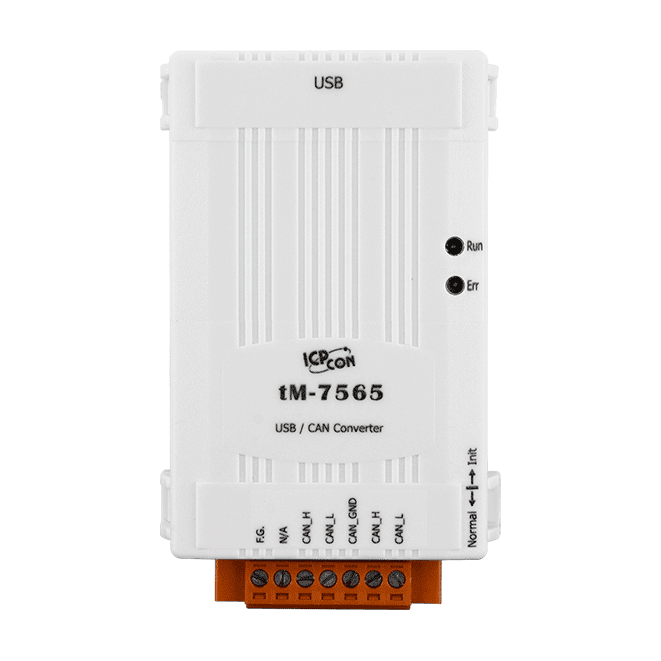

| LED-indicatoren | |
|---|---|
| Status | 1 x Run-LED: voeding en datastroom 1 x Err-LED: fout |
| USB | |
| Specificatie | USB 1.1- en 2.0-standaard |

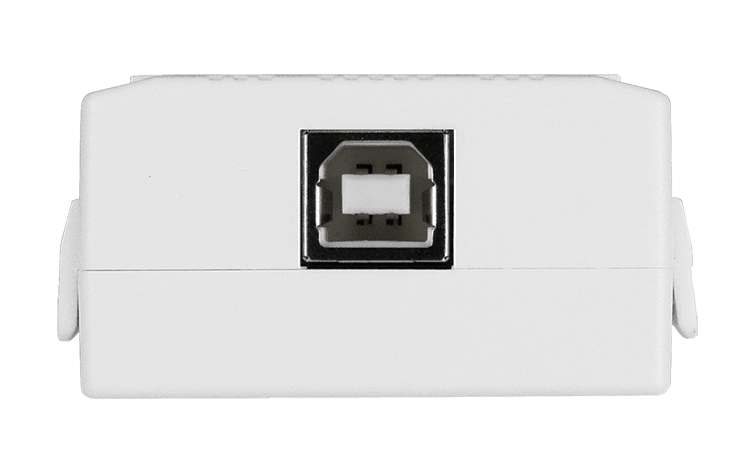

| Connector | 1 x USB (Type B) |
| Stuurprogramma | Windows XP, Win 7, Win 10, Win 11 en Linux |
| CAN | |
| Poorten | 1 |
| Specificatie | ISO 11898-2, CAN 2.0A en CAN 2.0B |
| Baudrate | 10 k ~ 1 Mbps |
| Isolatie | 3000 VDC voor DC-naar-DC, 2500 Vrms voor fotokoppelaar |
| Klemweerstand | Jumper voor 120 Ω-afsluitweerstand |
| Filter | Ja |
| Voeding | |
| Ingangsbereik | USB Power Delivery |
| Verbruik | 1 W |
| Mechanisch | |
| Behuizing | Kunststof |
| Afmetingen (mm) | 52 x 87 x 27 (W x L x H) |
| Installatie | DIN-rail |
| Omgeving | |
| Bedrijfstemperatuur | -25 ~ +75 °C |
| Opslagtemperatuur | -30 ~ +80 °C |
| Luchtvochtigheid | 10 ~ 90% RH, niet-condenserend |
Specificaties zoals gepubliceerd door de fabrikant. Wijzigingen voorbehouden.
