tGW-715i-UL Modbus TCP naar RTU/ASCII-gateway, PoE, geïsoleerde RS-422/485

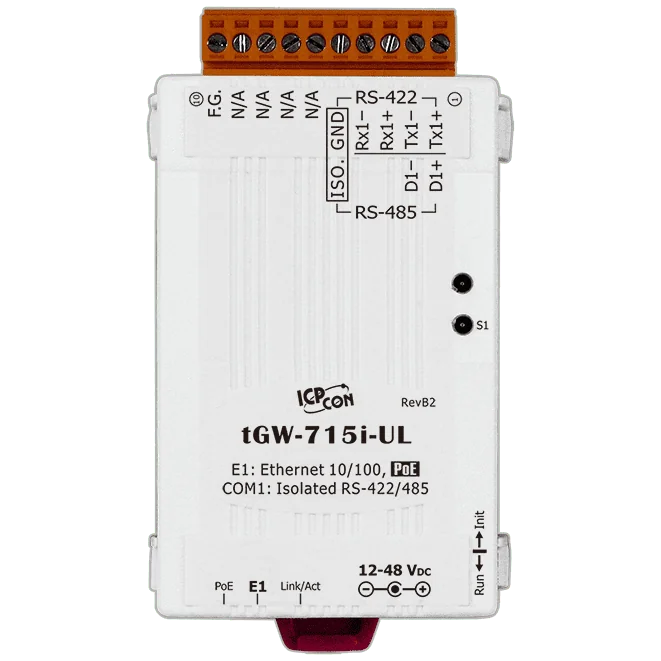

De tGW-715i-UL-UTA maakt het mogelijk dat een Modbus TCP-host via Ethernet toegang krijgt tot seriële Modbus RTU- of ASCII-apparaten, waarmee de kabellengtebeperkingen van bestaande seriële verbindingen vervallen. Hij is geschikt voor installaties waarbij de seriële zijde galvanische scheiding vereist en de locatie wordt blootgesteld aan een breed temperatuurbereik.De geïsoleerde RS-422/485-poort biedt 3000VDC signaalisolatie, en het bedrijfsbereik van -40 tot +70 °C geldt voor deze UTA-variant. De module kan via Ethernet worden gevoed met een PoE-switch of via het klemmenblok met een voeding van 12 tot 48 VDC. Een leescache slaat eerdere verzoeken en antwoorden op, zodat herhaalde vragen aan dezelfde slave worden beantwoord zonder de RS-485-bus opnieuw te belasten.Ondersteunt Modbus TCP/UDP master en slave, en Modbus RTU/ASCII master en slaveTot 32 TCP-verbindingen (masters) per seriële poortStatisch IP-adres of DHCP-netwerkconfiguratie, met een webserver voor de instellingDe voor dit model vermelde certificeringen zijn CE, UKCA, FCC, UL, RoHS en WEEE. Het pakket bevat een DC-jackkabel naar 2-draads voedingskabel, 0,3 m (CA-002-UL).ToepassingenFabrieksautomatiseringGebouw- en huisautomatiseringExterne diagnose en beheerZonne-energiemonitoring

tGW-715i CR is een compacte gateway waarmee een Modbus TCP-host via Ethernet kan communiceren met seriële Modbus RTU- of ASCII-apparaten, waardoor de kabellengtebeperkingen van verouderde seriële netwerken vervallen. Hij is geschikt voor engineers die bestaande RS-485- of RS-422-apparatuur willen integreren in een IP-gebaseerd SCADA- of HMI-systeem.De unit kan ook worden ingesteld voor paarverbinding, seriële brugwerking of seriële tunnelwerking, waarbij data via TCP/IP wordt doorgestuurd tussen twee seriële Modbus-apparaten. Een read-cache slaat recente aanvragen en antwoorden op, zodat herhaalde queries van meerdere masters naar dezelfde slave sneller worden beantwoord en de seriële bus minder belast wordt.De voeding kan komen via PoE (IEEE 802.3af, Klasse 1) of via een aansluitklem voor +12 ~ 48 VDC. De 3000 VDC signaalisolatie op de seriële poort en de behuizing voor DIN-rail maken de unit praktisch voor installatie in schakelkasten. De bestelcode omvat een DC-jack naar 2-draads voedingskabel, 0,3 M.ToepassingenFabrieksautomatiseringGebouw- en huisautomatiseringDiagnose en beheer op afstandZonne-energiemonitoring

tGW-715 CR koppelt Modbus TCP/UDP-hosts op een Ethernetnetwerk aan seriële Modbus RTU- of ASCII-apparaten op RS-422/485. Hiermee kan een bewakingssysteem veldapparaten bereiken zonder beperkt te worden door de kabellengtes van verouderde seriële verbindingen, en de gateway kan aan beide zijden van de conversie als master of slave functioneren.De gateway kan ook worden ingezet in paarverbindingen, seriële brugconfiguraties of seriële tunnelconfiguraties, waarbij seriële Modbus-data via TCP/IP wordt doorgestuurd tussen twee RTU- of ASCII-apparaten. Een leescache slaat eerdere verzoeken en antwoorden op, zodat herhaalde vragen van meerdere HMI- of SCADA-masters aan dezelfde slave snel worden beantwoord, wat het verkeer op de RS-485-bus verkleint.De voeding kan via Ethernet worden geleverd met IEEE 802.3af Klasse 1 PoE, of via een +12 ~ 48 VDC-klemblokingang wanneer geen PoE-switch beschikbaar is. De levering omvat een DC-steekconnector naar 2-draads voedingskabel, 0,3 M. Het apparaat is ondergebracht in een kunststof behuizing voor montage op een DIN-rail en is geschikt voor bedrijf bij -25 ~ +75 °C.ToepassingenFabrieksautomatiseringGebouw- en woningautomatiseringDiagnose en beheer op afstandZonne-energiebewaking

De tGW-715-UL koppelt op Ethernet gebaseerde Modbus TCP-masters aan seriële Modbus RTU/ASCII-apparaten via één RS-422/485-interface met 1 poort. Hiermee kunnen oudere seriële apparaten via een TCP/IP-netwerk worden benaderd, waardoor de kabellengtebeperkingen van een directe seriële verbinding vervallen.De voeding kan via Ethernet worden aangeleverd met IEEE 802.3af Class 1 PoE van een compatibele switch, of via een +12 ~ 48 VDC-klemmenblok als er geen PoE-switch beschikbaar is. Een read-cache slaat eerdere verzoeken en antwoorden op, zodat herhaalde polls van meerdere masters naar dezelfde slave snel kunnen worden beantwoord, wat het verkeer op de RS-485-bus vermindert.Deze bestelcode gebruikt de standaard, niet-geïsoleerde RS-422/485-poort met een bedrijfsbereik van -25 ~ +70 °C. Kies de tGW-715i-UL-variant als de seriële poort 3000 VDC signaalisolatie vereist, of de -UTA-versie voor gebruik tot -40 °C.ToepassingenFabrieksautomatiseringGebouw- en huisautomatiseringDiagnose en beheer op afstandZonne-energiemonitoring
