TPD-432F-H 4,3-inch touch-HMI-apparaat met 2 x RS-485 en RTC
4,3-inch TFT touch-HMI met 480 x 272 resolutie, twee RS-485-poorten, real-time klok en zoemer, ontworpen voor wandgemonteerde bedieningspanelen.
- 4,3-inch TFT-touchscreen, 480 x 272 resolutie, 65535 kleuren
- Twee RS-485-poorten, waaronder Self-Tuner
- Ondersteuning voor Modbus TCP/RTU- en DCON-protocollen
- Real-time klok (RTC) en zoemer
- Gratis HMIWorks-tool met Ladder Designer en ondersteuning voor C-taal
- Ondersteuning voor door gebruikers gedefinieerde protocollen van derden via C-taal
€ 277,00 per stuk
| 1-9 st. | € 277,00 | |
|---|---|---|
| 10-30 st. | € 263,00 | −5 % |
| 31+ st. | € 249,00 | −10 % |
Productinformatie "TPD-432F-H 4,3-inch touch-HMI-apparaat met 2 x RS-485 en RTC"
TPD-432F-H CR is een compacte touch-HMI met een 4,3-inch TFT-kleurentouchscreen met een resolutie van 480 x 272 en 65535 kleuren. Het is ontworpen om in een standaard elektrische inbouwdoos te passen, waardoor het een praktische keuze is om mechanische schakelaars te vervangen door intelligente bediening via aanraking.
Twee RS-485-poorten, waaronder de Self-Tuner-functie, laten het apparaat communiceren met veldapparaten via Modbus TCP/RTU en DCON. De RTC en zoemer voegen tijdstempeling en hoorbare terugkoppeling toe, terwijl een draaischakelaar en resetknop lokale bediening ondersteunen. Firmware kan worden bijgewerkt via de USB 1.1 Mini-B-clientpoort.
Programmeren gebeurt met de gratis ontwikkeltool HMIWorks, die Ladder Designer biedt voor PLC-georiënteerde gebruikers en een C-taalomgeving voor wie liever tekstgebaseerd ontwikkelt. Door gebruikers gedefinieerde protocollen van derden kunnen ook in C worden geïmplementeerd. Het apparaat werkt op een voeding van +12 ~ 48 VDC via een klemmenblok en is geschikt voor een bedrijfstemperatuur van -20 ~ +50 °C.
Toepassingen
- Wandgemonteerde bedieningspanelen ter vervanging van mechanische schakelaars
- Intelligente bedieningspanelen voor RS-485-veldapparatennetwerken
| Bedrijfstemperatuur: | -20 ~ +50 °C |
|---|---|
| Montage: | Wandmontage |
| Poorten: | 2 |
| Producttype: | Touch-HMI |
| Voedingsingang: | +12 ~ 48 VDC |
| Interface: | RS-485, USB |
| Protocol: | DCON, Modbus RTU, Modbus TCP |
Specificaties
| Hoofdunit | |
|---|---|
| CPU | 32-bit RISC CPU |
| Opslag | 16 MB SDRAM/16 MB Flash |
| Real-Time Clock | Ja |
| Display | |
| Type | LCD 4,3” TFT (resolutie 480 x 272, 65535 kleuren), defecte pixels <= 3 |
| Levensduur achtergrondverlichting | 20.000 uur |
| Helderheid | 400 cd/m2 |
| Touchpaneel | Ja |
| LED-indicatoren | |
| Status | 1 LED |
| HMI | |
| Zoemer | Ja |
| Draaischakelaar | Ja |
| Resetknop | Ja |
| COM-poorten | |
| Poorten | 2 x RS-485 (inclusief Self-Tuner) |
| USB | |
| Specificatie | USB 1.1-client (alleen firmware-updates) |
| Connector | Mini-B |
| Voeding | |
| Verbruik | 2.5 W |
| Gevoed via aansluitblok | +12 ~ 48 VDC |
| Mechanisch | |
| Afmetingen (mm) | 140 mm x 87 mm x 41 mm |
| Installatie | Wandmontage |
| Beschermingsklasse (IP) | Voorpaneel: IP40 |
| Omgeving | |
| Bedrijfstemperatuur | -20 ~ +50°C |
| Opslagtemperatuur | -30 ~ +80 °C |
| Luchtvochtigheid | 10 ~ 90% RH, niet-condenserend |
Specificaties zoals gepubliceerd door de fabrikant. Wijzigingen voorbehouden.
Downloads
Aanmelden
Accessoires

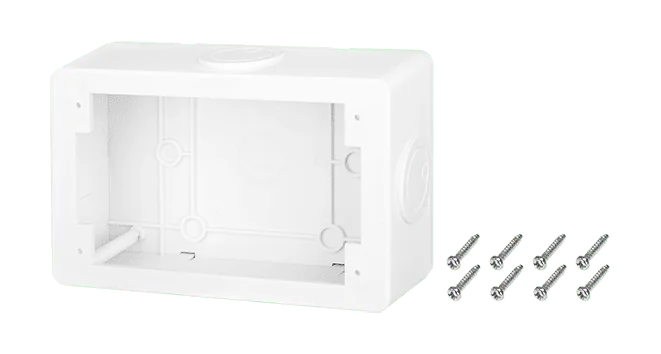

De EWB-T43F2 is een externe wandbox voor de 4,3-inch unit, en biedt een opbouwbehuizing voor installaties waarbij de unit aan een wand wordt gemonteerd in plaats van inbouw in een paneel.De gegoten kunststof behuizing is voorzien van acht verliesvrije dekselschroeven, zodat het deksel bevestigd blijft wanneer het voor installatie of onderhoud wordt geopend. De box voldoet aan RoHS en WEEE.Kies dit accessoire wanneer u een wandgemonteerde behuizing voor de 4,3-inch unit nodig heeft en een eenvoudige kunststof behuizing met verliesvrije dekselbevestiging wilt.ToepassingenWandmontage van de 4,3-inch unit
De MDR-60-24 CR is een 60 W DIN-railvoeding met een universele ingang van 85~264 VAC en een gestabiliseerde uitgang van 24 VDC met een nominale stroom van 2,5 A. Het is geschikt voor ingenieurs die een compacte voeding met één uitgang nodig hebben voor schakelkasten en automatiseringspanelen. Er wordt tevens een ingangsbereik van 120~370 VDC opgegeven.De voeding beschikt over ingebouwde beveiliging tegen kortsluiting, overbelasting en overspanning. Overbelasting wordt opgevangen door constante stroombegrenzing, die automatisch herstelt zodra de storing is verholpen. Bij overspanning wordt de uitgang uitgeschakeld tot het apparaat opnieuw wordt ingeschakeld. Een DC OK-relaiscontact en een led-indicator voor voeding aan ondersteunen de statusbewaking.Het apparaat wordt gemonteerd op TS-35/7.5 of 15 DIN-rails en wordt gekoeld door vrije luchtconvectie, met een bedrijfstemperatuur van -20 ~ +70 °C. De modellen van 24 V en 48 V voldoen aan NEC klasse 2/LPS, en het opgenomen vermogen zonder belasting is lager dan 0,75 W.

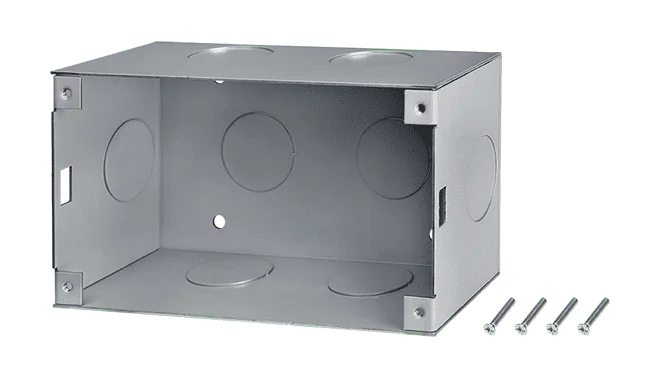

De OB140F is een 4,3-inch aansluitdoos met metalen behuizing, geleverd als montagedoos-accessoire in het assortiment van ICP DAS.Het deksel wordt vastgezet met vier verliesvrije schroeven, zodat ze aan het deksel bevestigd blijven wanneer dit wordt geopend. De OB140F voldoet aan RoHS en is vermeld in de WEEE-registratie.

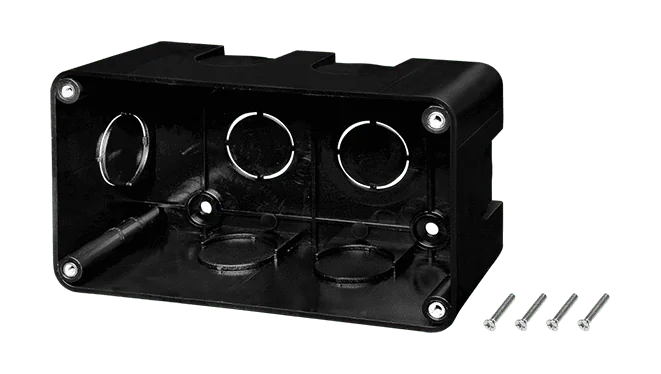

OB140FP is een 4,3-inch wandmontagedoos met een kunststof behuizing, opgenomen in de categorie montagedozen als accessoire. Hij is bedoeld voor installaties waar een 4,3-inch wandmontagedoos vereist is.Het deksel wordt bevestigd met vier vastgemaakte schroeven, zodat deze tijdens het monteren en demonteren aan het deksel bevestigd blijven. Het product is vermeld onder RoHS en WEEE.Kies de OB140FP wanneer u een kunststof 4,3-inch wandmontagedoos met vastgemaakte deksel-bevestigingen nodig heeft voor een 4,3-inch installatie.
