R-9015 12-kan. RTD-ingangsmodule, RIO-98x0 redundante I/O

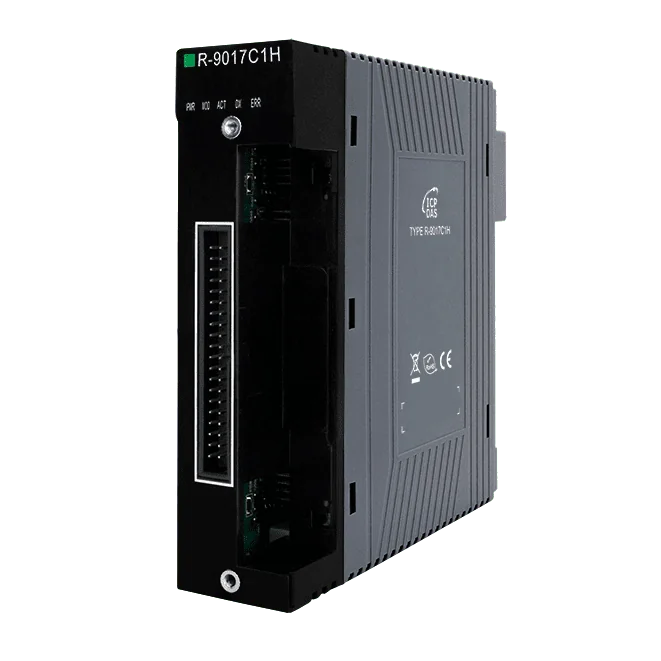

De R-9017C1H CR is een analoge ingangsmodule met redundantiemogelijkheid voor engineers die acht kanaalgeïsoleerde stroomingangen met HART-apparaattoegang nodig hebben. Elk kanaal accepteert 4~20 mA-signalen en meet tot 0~24 mA, inclusief het ±25% overbereik, met een resolutie van 16 bit en een nauwkeurigheid van ±0,05% FSR.Ingebouwde HART-mastercommunicatie stelt de module in staat om HART-apparaatinformatie direct uit te lezen, met de HART-topologie ingesteld op master in een monodrop-configuratie (punt-naar-punt). Een kanaallusvoeding van 28 VDC is beschikbaar om de veldbedrading te vereenvoudigen. De module meldt via de LED's en diagnostiek de alarmen voor hoog/laag per kanaal en de toestand van een gebroken draad.De module moet worden gebruikt met een klemmenbord, RDB-S09 of RDB-D09, en detecteert het loskoppelen van het klemmenbord om de betrouwbaarheid van de bedrading te helpen waarborgen. Binnen het redundante RIO-98x0-ontwerp kan het systeem blijven draaien als één I/O-module uitvalt, met een omschakeltijd van minder dan 1 ms. Het achtervoegsel CR duidt op de RoHS-conforme versie.ToepassingenGebouwautomatiseringFabrieksautomatiseringMachineautomatiseringOnderhoud op afstandDiagnose op afstandTestapparatuur

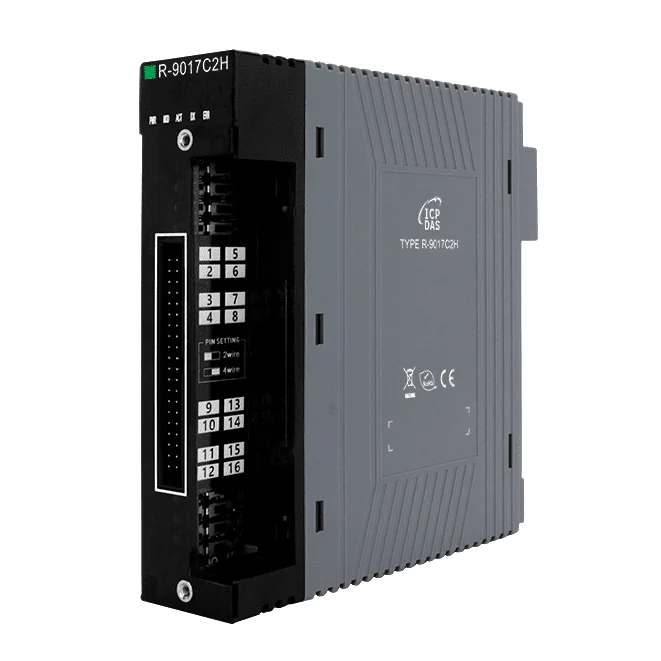

R-9017C2H is een 16-kanaals stroomingangsmodule voor het redundante RIO-98x0 I/O-systeem. Het accepteert 4~20 mA-signalen met een overrange-mogelijkheid van ±25%, meet van 0 tot 24 mA en digitaliseert elk kanaal met een 16-bit A/D-omzetter op 10 samples per seconde per kanaal.Engineers kiezen deze module doorgaans wanneer HART-veldapparaten naast procesignalen moeten worden uitgelezen. De ingebouwde HART-master biedt toegang tot HART-apparaatinformatie in een monodrop (punt-naar-punt)-topologie. Detectie van kanaalonderbreking en onderbreking van het aansluitbord helpt de bedrading te controleren, en per kanaal signaleren LED's hoog/laag-alarmen en onderbroken leidingen.De module heeft een extern aansluitbord nodig voor de veldbedrading, ondersteund door de I/O-uitbreidingsopties RDB-S01 en RDB-D01. Het redundante ontwerp zorgt ervoor dat het systeem blijft draaien als één I/O-module uitvalt, met een schakeltijd van minder dan 1 ms. De galvanische scheiding van 3000 VDC tussen de voeding en de backplane-bus helpt stoorsignalen in industriële omgevingen te verminderen. De bestelcode R-9017C2H CR is de RoHS-conforme versie.ToepassingenGebouwautomatiseringFabrieksautomatiseringMachineautomatiseringRemote onderhoudRemote diagnoseTestapparatuur

De R-9019 CR brengt 16 thermokoppelingangangskanalen in een redundant I/O-systeem van de RIO-98x0-serie. Elk kanaal gebruikt een 16-bit A/D-omzetter en kan worden geschaald naar een door de gebruiker gedefinieerd meetbereik, zodat één module een mix van sensortypen en temperatuurbereiken binnen een installatie kan bedienen.Detectie van kanaal- en klemmenbordonderbreking helpt ingenieurs defecte bedrading vroegtijdig op te sporen. Per kanaal geven LED's hoge- en lage-alarmcondities en open circuits aan. De module wordt via een RDB-S02- of RDB-D02-klemmenbord op de veldsignalen aangesloten, en ook dit klemmenbord wordt bewaakt op onderbreking. De redundante omschakeling voltooit in minder dan 1 ms, zodat het systeem kan blijven draaien wanneer één I/O-module uitvalt.Kies de R-9019 CR waar nauwkeurige thermokoppelingmetingen en bewaking van de bedrading belangrijk zijn, zoals in gebouwautomatisering, fabrieksautomatisering, machineautomatisering, remote diagnose en testopstellingen. De 3000 VDC-isolatie tussen de voeding en de backplane-bus maakt de module bestand tegen elektrische ruis. De module werkt van -25 °C tot +70 °C.ToepassingenGebouwautomatiseringFabrieksautomatiseringMachineautomatiseringRemote onderhoudRemote diagnoseTestapparatuur

R-9028CH CR is een 8-kanaals analoge stroomuitgangsmodule voor het redundante RIO-98x0 I/O-systeem. Elk kanaal is een 16-bit, kanaalgeïsoleerde 4~20mA-bronuitgang met een tolerantie van ±0,05% FSR, en kan tot ±25% overbereik aansturen (0 ~ 24 mA).De module is geschikt voor toepassingen waarbij betrouwbare aansturing van actuatoren of veldapparatuur en bewaking van de bedrading belangrijk zijn. Power-on- en veilige waarden bepalen de uitgangstoestand tijdens het opstarten of bij afwijkende omstandigheden, terwijl detectie van kanaal- en klemmenbordonderbreking helpt de integriteit van de bedrading te bevestigen. Een ingebouwde HART-master laat engineers HART-apparaatinformatie uitlezen van aangesloten point-to-point-instrumenten.Redundantie wordt ondersteund, zodat het systeem kan blijven werken wanneer één I/O-module uitvalt, met een omschakeltijd van minder dan 1 ms. De module vereist een RDB-S09- of RDB-D09-klemmenbord voor externe aansluitingen en biedt 3000 VDC-isolatie tussen de voeding en de backplane-bus.ToepassingenGebouwautomatiseringFabrieksautomatiseringMachineautomatiseringOnderhoud op afstandDiagnose op afstandTestapparatuur
