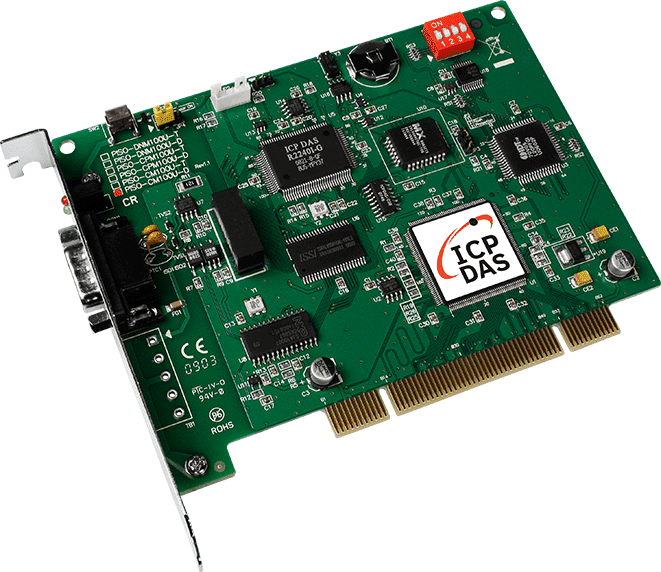

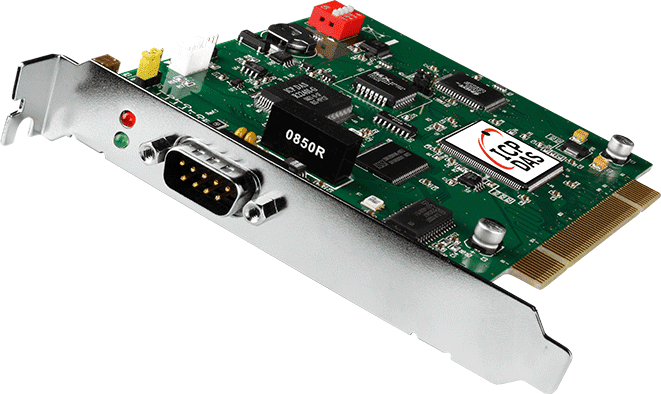

PISO-CM100U-D Programmeerbare CAN Universele PCI-kaart, 1-poort, 9-pins D-sub
Programmeerbare CAN 2.0A/2.0B-kaart met 1 poort voor universele PCI-sleuven, met een ingebouwde 80186-microprocessor voor het filteren, voorbewerken en voorzien van tijdstempels van CAN-berichten.
- 80186-microprocessor op 80 MHz voor filteren, voorbewerken en opslaan van CAN-berichten met tijdstempel
- NXP SJA1000T CAN-controller met 82C250-transceiver
- Ondersteunt CAN 2.0A en CAN 2.0B bij 10 k ~ 1 M bps
- Tijdstempels met een nauwkeurigheid van minimaal ±1 ms, ondersteund door een realtimeklok
- Universele PCI, 32-bit, 33 MHz, 3,3 V en 5 V, plug and play
- Enkele CAN-poort op een 9-pins D-sub-connector met jumper voor 120 Ω-afsluiter
€ 434,00 per stuk
| 1-9 st. | € 434,00 | |
|---|---|---|
| 10-30 st. | € 412,00 | −5 % |
| 31+ st. | € 391,00 | −10 % |
Productinformatie "PISO-CM100U-D Programmeerbare CAN Universele PCI-kaart, 1-poort, 9-pins D-sub"
PISO-CM100U-D is een programmeerbare CAN-interfacekaart met één poort voor universele PCI-sleuven, geschikt voor engineers die CAN 2.0A- en 2.0B-connectiviteit in een pc nodig hebben. Een ingebouwde 80186-microprocessor met een kloksnelheid van 80 MHz kan CAN-berichten filteren, voorbewerken en voorzien van een tijdstempel, en deze in realtime doorsturen. Dit verlaagt de verwerkingsbelasting van de host-pc.
De kaart combineert een NXP SJA1000T CAN-controller met een 82C250-transceiver en gebruikt dual-port RAM voor de communicatie met de host. Er is een realtimeklok aanwezig en het bordnummer wordt ingesteld via een DIP-schakelaar. Er zijn drivers beschikbaar voor Windows XP, 7, 8 en 10 (32-bit en 64-bit), met SDK's voor VB 6.0, VC++ 6.0, BCB 6.0, Delphi 4.0 en C# 2008. Het product is voorzien van de certificeringen CE, UKCA, FCC, RoHS en WEEE.
Maatwerk-CAN-toepassingen kunnen worden ontwikkeld met de PISO-CM100U-bibliotheek, waarbij gegevens tussen de toepassing en de firmware van de kaart worden uitgewisseld via geheugenmapping. Een jumper selecteert de 120 Ω afsluitweerstand, en de isolatie bedraagt 3000 VDC voor DC-naar-DC en 2500 Vrms voor de fotokoppelaar.
Toepassingen
- Besturings- en bewakingssystemen in diverse industrieën
- Gegevensverzameling en berichtenregistratie van CAN-netwerken op een pc
- Ontlasten van de voorbewerking van CAN-datastromen van hostapplicaties
| Bedrijfstemperatuur: | 0 ~ +60 °C |
|---|---|
| Isolatie: | 3000 VDC (DC-naar-DC), 2500 Vrms (fotokoppelaar) |
| Montage: | PCI-sleuf |
| Poorten: | 1 |
| Producttype: | PCI CAN-kaart |
| Interface: | Universele PCI |
| Protocol: | CAN 2.0A/2.0B |
Specificaties
| Software | |
|---|---|
| Stuurprogramma | Windows XP/7/8/10 (32-bit/64-bit OS), InduSoft |
| SDK | VB 6.0, VC++ 6.0, BCB 6.0, Delphi 4.0, C# 2008 |
| CPU-module | |
| CPU | 80186, 80 MHz of compatibel |
| EEPROM | 16 KB |
| Flash | 512 KB |
| NVRAM | 31 bytes (batterijback-up, gegevens geldig tot 10 jaar) |
| SRAM | 512 KB |
| Real-Time Clock | Ja |
| LED-indicatoren | |
| Status | 1 x CAN-status 1 x Bedrijfsmodus |
| PC-bus | |
| Type | Universele PCI, 3,3 V en 5 V, 33 MHz, 32-bit, plug and play |
| Printnr. | Via DIP-schakelaar |
| CAN | |
| Controller | NXP SJA1000T met 16 MHz-klok |
| Poorten | 1 |
| Baudrate | 10 k ~ 1 Mbps |
| Isolatie | 3000 VDC voor DC-naar-DC, 2500 Vrms voor fotokoppeling |
| Klemweerstand | Jumper voor 120 Ω-afsluitweerstand |
| Voeding | |
| Verbruik | 300 mA @ 5 V |
| Mechanisch | |
| Afmetingen (mm) | 138 x 22 x 105 (W x L x H) |
| Omgeving | |
| Bedrijfstemperatuur | 0 ~ +60 °C |
| Opslagtemperatuur | -20 ~ +70 °C |
| Luchtvochtigheid | 5 ~ 85% RV, niet-condenserend |
Specificaties zoals gepubliceerd door de fabrikant. Wijzigingen voorbehouden.
