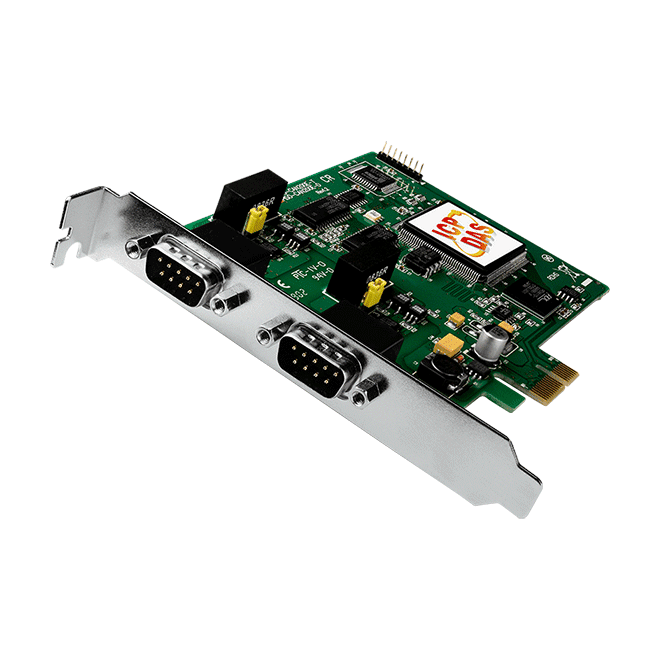

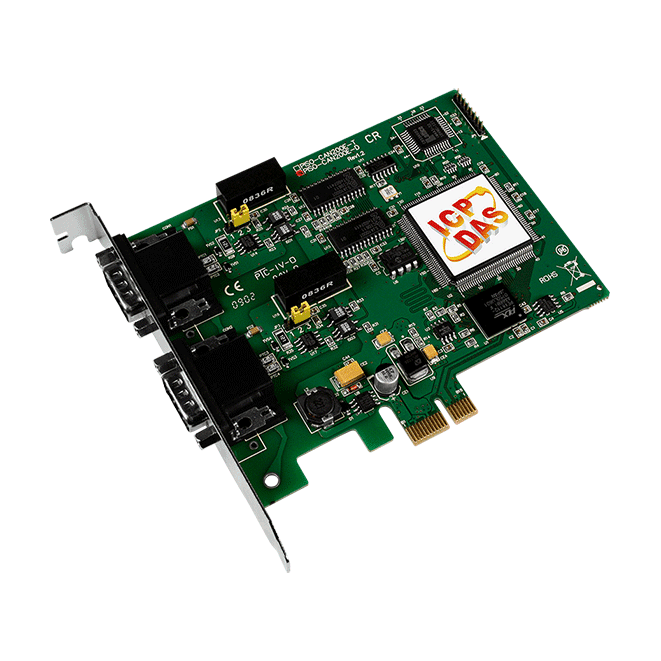

PEX-CAN200i-D PCI Express CAN-kaart, 2-poorts geïsoleerde CAN 2.0-interface
2-poorts geïsoleerde CAN-bus PCI Express-kaart met 9-polige D-sub-connector, ondersteunt CAN 2.0 deel A en B bij 10K tot 1M bps met 2500 Vrms optokoppelaarisolatie.
- Twee onafhankelijke CAN-kanalen op een 9-polige D-sub-connector
- Compatibel met CAN 2.0 deel A en B en volledig conform ISO 11898-2
- 2500 Vrms optokoppelaarisolatie op de CAN-bus en 3 kV galvanische isolatie
- 33 MHz, 32-bit, X1 PCI Express-bus; past in PCI-Express x1-, x4-, x8- en x16-sleuven
- NXP SJA1000T-controller met 16 MHz-klok en directe geheugenmapping
- Via jumper selecteerbare afsluitweerstand van 120 Ω
€ 434,00 per stuk
| 1-9 st. | € 434,00 | |
|---|---|---|
| 10-30 st. | € 412,00 | −5 % |
| 31+ st. | € 391,00 | −10 % |
Productinformatie "PEX-CAN200i-D PCI Express CAN-kaart, 2-poorts geïsoleerde CAN 2.0-interface"
PEX-CAN200i-D is een actieve CAN-kaart voor PCI Express-systemen, die een pc twee onafhankelijke geïsoleerde CAN-buskanalen geeft via een 9-polige D-sub-connector. Hij is geschikt voor engineers die op een kosteneffectieve manier CAN-connectiviteit aan een hostcomputer willen toevoegen voor besturings- en bewakingstoepassingen.
De kaart gebruikt een NXP SJA1000T CAN-controller met een kloksnelheid van 16 MHz, met een 82C250-transceiver. De controller verzorgt de buscoördinatie (arbitrage), foutdetectie met automatische correctie en hertransmissie. Het CAN-geheugen is direct gemapt, en via een jumper kan een ingebouwde afsluitweerstand van 120 Ω worden geselecteerd.
Er zijn drivers beschikbaar voor Windows en Linux, met ondersteuning voor LabVIEW, DASYLab en InduSoft. Demonstratiecode is beschikbaar voor VB, VC++, Delphi en BC++, en de SDK dekt VB 6.0, VC++ 6.0, BCB 6.0, Delphi 4.0, C#.Net en VB.Net.
Toepassingen
- Besturing en bewaking van CAN-busnetwerken
- Integratie van diverse communicatieapparaten in industriële besturingssystemen
| Bedrijfstemperatuur: | 0 ~ +60 °C |
|---|---|
| Isolatie: | 2500 Vrms (fotokoppelaar), 3000 VDC (DC-naar-DC) |
| Poorten: | 2 |
| Producttype: | PCI Express CAN-kaart |
| Interface: | PCI Express |
| Protocol: | CAN 2.0 |
Specificaties
| Software | |
|---|---|
| Stuurprogramma | Windows XP/7/8/10 (32-bit/64-bit OS), Linux 2.6.x ~ 5.4.0, LabView, DASYLab, InduSoft |
| SDK | VB 6.0, VC++ 6.0, BCB 6.0, Delphi 4.0, C#.Net, VB.Net |
| PC-bus | |
| Type | 33 MHz, 32 bit, X1 PCI Express-bus |
| CAN | |
| Controller | NXP SJA1000T met 16 MHz-klok |
| Poorten | 2 |
| Baudrate | 10 k ~ 1 Mbps |
| Isolatie | 3000 VDC voor DC-naar-DC, 2500 Vrms voor fotokoppeling |
| Klemweerstand | Jumper voor 120 Ω-afsluitweerstand |
| Voeding | |
| Verbruik | 100 mA @ 12 V, 100 mA @ 3.3 V |
| Mechanisch | |
| Afmetingen (mm) | 120 x 85 x 22 (W x L x D) |
| Omgeving | |
| Bedrijfstemperatuur | 0 ~ +60 °C |
| Opslagtemperatuur | -20 ~ +70 °C |
| Luchtvochtigheid | 5 ~ 85% RV, niet-condenserend |
Specificaties zoals gepubliceerd door de fabrikant. Wijzigingen voorbehouden.
Aanmelden
Accessoires
![CA-0910-C DB9 Female to 3-wire CAN Port Cable [Pin2, Pin3 and Pin7], 1M](https://icpdas-tech.eu/media/d8/ee/9d/1793280036/CA-0910-C-CA-0910-C_la01.webp?ts=1793280036 "CA-0910-C DB9-female naar 3-draads CAN-poortkabel [pin 2, pin 3 en pin 7], 1 m")
DB9-female naar 3-draads CAN-poortkabel [pin 2, pin 3 en pin 7], 1 m.
CD-002 is een gesplitste ferrietkern voor het onderdrukken van elektromagnetische storing en radiofrequente storing op ronde kabels. De scharnierende kunststof behuizing sluit om de kabel en houdt het ferriet stevig op zijn plaats, zodat de kern kan worden aangebracht zonder de kabel opnieuw af te werken.De kern is bedoeld voor laagfrequente ruis van motorregelunits, frequentieregelaars en motoren. Hij kan achteraf worden toegevoegd aan bestaande installaties of tijdens nawerkzaamheden op de data- en voedingskabels van elektronische apparaten, wat geschikt is in omgevingen waarin EMI of RFI de signaalintegriteit beïnvloedt.Elke verpakking bevat 10 kernen, geleverd in wit en geschikt voor een bedrijfstemperatuur van -40 °C tot 75 °C. De maximale kabeldiameter bedraagt Ø13 mm.ToepassingenOnderdrukken van laagfrequente ruis van motorregelunitsBeperken van ruis van frequentieregelaars en motorenBeperken van EMI en RFI op datakabels van elektronische apparatuurBeperken van EMI en RFI op voedingskabels van elektronische apparatuurAchteraf toepassen in bestaande installaties
CNT-CAN CR is een CAN-busconnector waarmee een CAN-busknooppunt snel op de busleiding wordt aangesloten. Dankzij de snelkoppelingstechnologie hoeven de busgeleiders niet ontmanteld te worden, wat de installatie vereenvoudigt.De connector heeft een kunststof behuizing met een geïntegreerde afsluitweerstand die met een ingebouwde schakelaar geselecteerd kan worden. Hij biedt twee kabelingangen en een 9-polige D-Sub-vrouwelijke connector met een kabeluitgang van 90°, en is leverbaar met een programmeerinterface.Hij is geschikt voor ingenieurs die met minimaal bedradingswerk en een duidelijke keuze voor de busafsluiting een CAN-apparaat moeten toevoegen aan een bestaande CAN-busleiding.ToepassingenEen CAN-busknooppunt aansluiten op een CAN-busleidingCAN-apparaten toevoegen aan een bestaand CAN-busnetwerk
5-polige M12 A-codering aansluitstekker (female).
Vergelijkbare producten

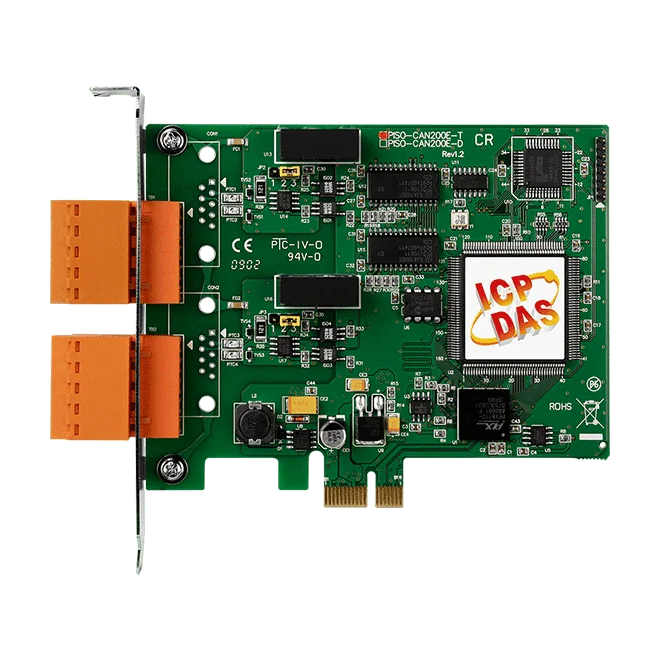

De PEX-CAN200i-T CR is een voordelige actieve CAN-kaart met twee poorten voor PCI Express-sleuven, geschikt voor ingenieurs die geïsoleerde CAN-buskanalen nodig hebben in een pc-gebaseerd systeem. Elk van de twee onafhankelijke CAN-kanalen gebruikt een 5-polige schroefklemconnector, en de kaart kan worden geplaatst in PCI Express x1-, x4-, x8- of x16-sleuven.De kaart is opgebouwd rond een NXP SJA1000T CAN-controller met een kloksnelheid van 16 MHz en een 82C250-transceiver. Hij ondersteunt CAN 2.0 deel A en B en is volledig compatibel met ISO 11898-2, met baudrates van 10 kbps tot 1 Mbps. De controller verzorgt de buscontrole (arbitrage), foutdetectie met automatische correctie en hertransmissie, en een ingebouwde jumper schakelt een 120 ohm afsluitweerstand in.Driverondersteuning omvat Windows XP, 7, 8 en 10 (32-bit en 64-bit) en Linux 2.6.x tot 5.4.0, samen met LabView, DASYLab en InduSoft. SDK-opties omvatten VB 6.0, VC++ 6.0, BCB 6.0, Delphi 4.0, C#.Net en VB.Net, en er zijn demo's beschikbaar voor VB, VC++, Delphi en BC++. Het bedrijfstemperatuurbereik is 0 tot +60 °C.ToepassingenBesturing en monitoring van op CAN aangesloten apparaten in uiteenlopende sectorenIntegratie van diverse communicatieapparaten in pc-gebaseerde besturingssystemen

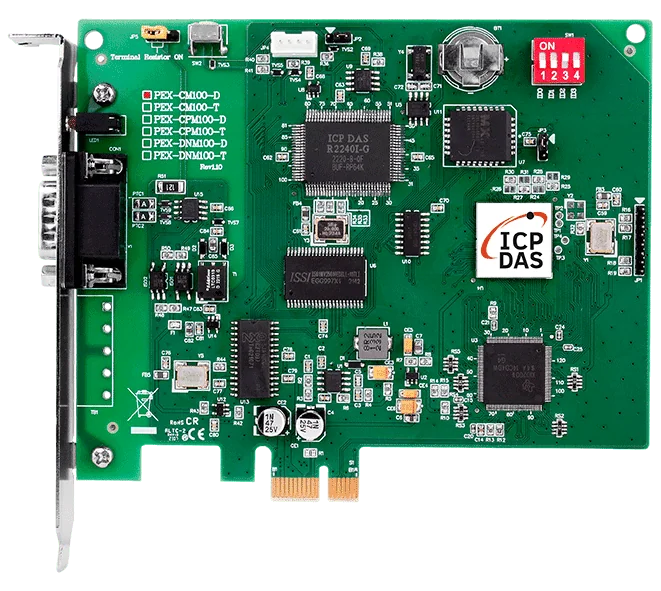

De PEX-CM100-D is een CAN-interfacekaart met één kanaal voor PCI Express-sleuven, voorzien van een 9-pins D-sub-connector. Hij is geschikt voor ingenieurs die een dedicated CAN-poort met onboard verwerking nodig hebben, zodat de verwerking van frames in real time niet bij de hostpc terechtkomt. De NXP SJA1000T-controller ondersteunt zowel CAN 2.0A als CAN 2.0B, met door de gebruiker instelbare baudrates van 10 k tot 1 M bps.De kaart wordt geleverd met ingebouwde standaardfirmware voor de communicatie via de CAN-poort, en gebruikers kunnen hun eigen firmware laden voor aangepaste berichtafhandeling. Een monitoringtool aan de pc-zijde ondersteunt het debuggen van gebruikersfirmware, en de gegevensuitwisseling met de hosttoepassing verloopt via dual-port RAM. Vijf cyclische transmissiesets, tijdstempels met een nauwkeurigheid van minimaal ±1 ms en een onboard real-time klok ondersteunen tijdgevoelige logging en planning.Hardwarekenmerken omvatten een via jumper selecteerbare 120 Ω-afsluitweerstand, een DIP-schakelaar voor het instellen van het bordnummer, en isolatie van 3000 VDC voor DC-naar-DC en 2500 Vrms voor de fotokoppelaar. De kaart beschikt over een PCI Express-businterface en een bedrijfstemperatuurbereik van 0 ~ +60 °C.ToepassingenIntelligente apparaten, sensoren en actuatoren binnen een systeem of subsysteem netwerkenCAN-toepassingen op pc's die voorbewerking van CAN-datastromen vereisenCAN-systemen met hoge busbelasting waarbij geen berichten verloren mogen gaan

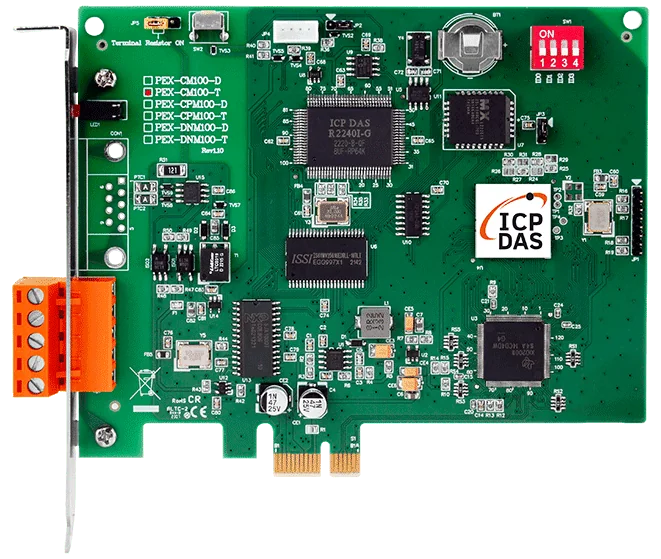

PEX-CM100-T is een CAN-interfacekaart met één kanaal voor PCI Express-sleuven. De ingebouwde 16-bits microcontroller verzorgt het filteren, voorbewerken en voorzien van tijdstempels van CAN-berichten, evenals real-time verzending, waardoor de verwerkingslast op de host-pc afneemt. Een NXP SJA1000T-controller en een 82C250/251-transceiver zorgen voor buscoördinatie, foutdetectie en automatische hertransmissie.De kaart draait standaard op ingebouwde firmware voor CAN-poortcommunicatie, maar gebruikers kunnen in plaats daarvan hun eigen firmware uitvoeren. Voor het ontwikkelen van eigen CAN-toepassingen is een PEX-CM100-bibliotheek beschikbaar; gegevens worden via geheugenmapping uitgewisseld tussen de toepassing en de firmware. Monitoringsoftware aan de pc-kant ondersteunt het debuggen van door de gebruiker gedefinieerde firmware.Deze RoHS-variant gebruikt een 5-polige schroefklemconnector. Hij is geschikt voor ingenieurs die binnen een systeem of subsysteem een pc-gestuurd CAN-knooppunt nodig hebben voor intelligente apparaten, sensoren en actuatoren.ToepassingenNetwerken van intelligente apparaten, sensoren en actuatoren binnen een systeem of subsysteemVoorbewerken en voorzien van tijdstempels van CAN-datastromen op een pcEigen CAN-toepassingen ontwikkeld met de PEX-CM100-bibliotheek
