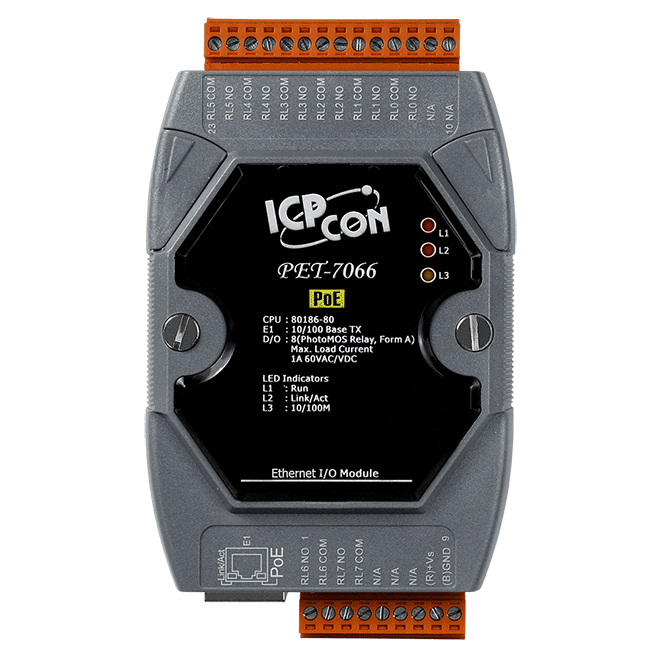

PET-7066 PoE Ethernet I/O-module, 8-kanaals PhotoMOS-relaisuitgang
PET-7066 CR PoE I/O-module met acht form A PhotoMOS-relaisuitgangen, ondersteuning voor Modbus TCP en Modbus UDP, en een ingebouwde webserver voor remote bediening.
- Acht form A PhotoMOS-relaisuitgangen met programmeerbare inschakel- en veilige waarden
- Ondersteuning voor Modbus TCP en Modbus UDP-protocol via 10/100 Base-TX Ethernet
- Voeding via PoE (IEEE 802.3af) of klemmenblok van +12 ~ +48 VDC
- Ingebouwde webserver met Web HMI voor configuratie en monitoring
- Programmeerbare module- en communicatiewatchdogs, plus dubbele watchdog-werking
- 3000 VDC I/O-isolatie; geen kanaal-naar-kanaal-isolatie
€ 269,00 per stuk
| 1-9 st. | € 269,00 | |
|---|---|---|
| 10-30 st. | € 255,00 | −5 % |
| 31+ st. | € 242,00 | −10 % |
Productinformatie "PET-7066 PoE Ethernet I/O-module, 8-kanaals PhotoMOS-relaisuitgang"
De PET-7066 CR is een via PoE gevoede Ethernet I/O-module die acht form A PhotoMOS-relaisuitgangen schakelt via Modbus TCP of Modbus UDP. De inschakelwaarde en veilige toestand van elk relais zijn programmeerbaar, zodat de uitgangen bij het opstarten van de module of bij verlies van communicatie in een gedefinieerde toestand kunnen worden gebracht.
Een optische isolatie van 3000 VDC scheidt de I/O van de logische zijde, wat geschikt is voor toepassingen waarbij gevaarlijke spanningen aanwezig zijn. Let op: de kanalen onderling zijn niet van elkaar geïsoleerd. De module beschikt over een ingebouwde webserver met Web HMI, dubbele watchdogs en I/O-paarverbinding, en de toegang kan worden beperkt via ID, wachtwoord en IP-filter.
Het schakelvermogen hangt af van de omgevingstemperatuur: 60 V/1,0 A van -25 tot +40 °C, 60 V/0,8 A van +40 tot +60 °C en 60 V/0,7 A van +60 tot +75 °C. Het apparaat kan worden gevoed via PoE (IEEE 802.3af) of via een klemmenblok van +12 ~ +48 VDC, en wordt op een DIN-rail gemonteerd.
Toepassingen
- Gebouwautomatisering
- Fabrieksautomatisering
- Machineautomatisering
- Remote onderhoud
- Remote diagnose
- Testapparatuur
| Bedrijfstemperatuur: | -25 ~ +75 °C |
|---|---|
| Isolatie: | 3000 VDC |
| Montage: | DIN-rail |
| Poorten: | 1 |
| Producttype: | Ethernet I/O-module |
| Relaisuitgangen: | 8 |
| Voedingsingang: | +12 ~ +48 VDC |
| Interface: | 10/100 Base-TX |
| Protocol: | Modbus TCP, Modbus UDP |
| PoE: | Ja |
Specificaties
| Software | |
|---|---|
| Ingebouwde webserver | Ja |
| CPU-module | |
| Watchdog-timer | Module, communicatie (programmeerbaar) |
| Isolatie | |
| 2-weg isolatie | I/O: 3000 VDC |
| EMS-bescherming | |
| EFT (IEC 61000-4-4) | ±2 kV voor voedingslijn |
| ESD (IEC 61000-4-2) | ±4 kV contact per klem |
| LED-indicatoren | |
| Status | Run, Ethernet, PoE |
| Relaisuitgang | |
| Kanalen | 8 |
| Type | PhotoMOS-relais, vorm A |
| Contactwaarde | 60V/1,0A (Bedrijfstemperatuur -25 ~ +40°C) 60V/0,8A (Bedrijfstemperatuur +40 ~ +60°C) 60V/0,7A (Bedrijfstemperatuur +60 ~ +75°C) |
| Lekstroom | 1 μA |
| Schakeltijd | 2.0 ms (max.) |
| Vrijgavetijd | 0,3 ms (max.) |
| Waarde bij inschakelen | Programmeerbaar |
| Veilige waarde | Programmeerbaar |
| Ethernet | |
| Poorten | 1 x RJ-45, 10/100 Base-TX |
| PoE | Ja |
| Toegangscontrole | ID, wachtwoord en IP-filter |
| Protocol | Modbus TCP, Modbus UDP |
| Voeding | |
| Bescherming tegen omgekeerde polariteit | Ja |
| Verbruik | 2,8 W (max.) |
| Gevoed via PoE | IEEE 802.3af |
| Gevoed via aansluitblok | +12 ~ +48 VDC |
| Mechanisch | |
| Afmetingen (mm) | 72 x 123 x 35 (W x L x H) |
| Installatie | DIN-railmontage |
| Omgeving | |
| Bedrijfstemperatuur | -25 ~ +75 °C |
| Opslagtemperatuur | -30 ~ +80 °C |
| Luchtvochtigheid | 10 ~ 90% RH, niet-condenserend |
Specificaties zoals gepubliceerd door de fabrikant. Wijzigingen voorbehouden.
