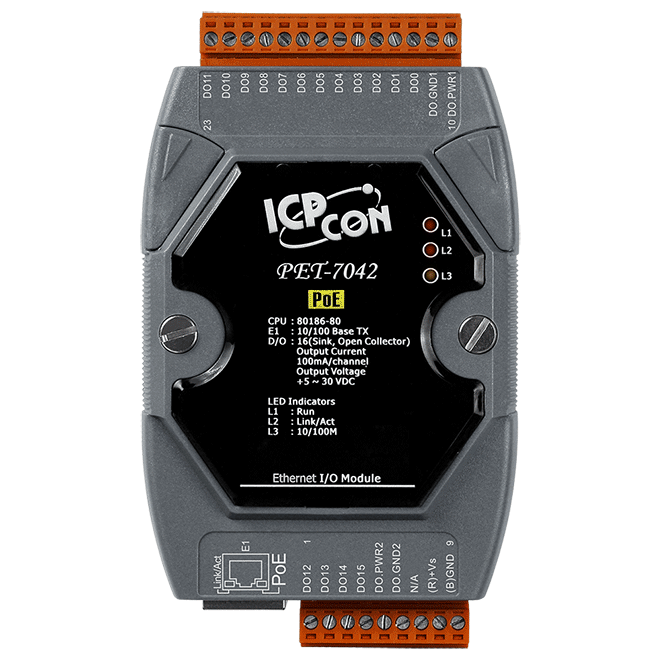

PET-7042 PoE I/O-module, 16-kanaals digitale uitgang van het sink-type

De ET-7042 CR is een Ethernet I/O-module die 16 digitale uitgangen van het sink-type schakelt via één 10/100 Base-TX RJ-45-poort. Elke uitgang is een geïsoleerde open collector met een nominale belastingspanning van +5 tot +30 VDC en maximaal 100 mA per kanaal bij 25°C. De uitgangen zijn programmeerbaar voor de inschakelwaarde en de veilige waarde, zodat de module bekende toestanden kan aansturen wanneer het netwerk of de host niet beschikbaar is.De communicatie verloopt via Modbus TCP of Modbus UDP. De ingebouwde webserver biedt een Web HMI voor instellen en bewaking zonder extra software. Toegangsbeveiliging verloopt via ID, wachtwoord en IP-filtering. Een modulewatchdog en een communicatiewatchdog, beide programmeerbaar, ondersteunen een veilige werking. De functie I/O-paarverbinding is beschikbaar.De isolatie bedraagt 1500 VDC aan de Ethernetzijde en 2500 VDC aan de I/O-zijde. Er is geen isolatie tussen de kanalen onderling. De module kan de relaismodules van de RM-serie rechtstreeks aansturen om inductieve belastingen te schakelen. De voeding bedraagt +10 tot +30 VDC via een klemmenblok met bescherming tegen omgekeerde polariteit, het maximale verbruik is 2,7 W en de module wordt op een DIN-rail gemonteerd.ToepassingenGebouwautomatiseringFabrieksautomatiseringMachineautomatiseringOnderhoud op afstandDiagnose op afstandTestapparatuur

ET-7042-UT CR is een op DIN-rail te monteren Ethernet I/O-module die 16 geïsoleerde digitale uitgangen met open collector in sink-configuratie schakelt. Elk kanaal werkt met een belastingsspanning van +5 ~ +30 VDC en tot 100 mA bij 25°C, zodat het belastingen rechtstreeks kan aansturen of, bij het schakelen van inductieve belastingen, een RM-serie relaismodule kan voeden.De module is bedoeld voor engineers die op afstand, via het netwerk, uitgangen willen aansturen zonder lokale PLC. Hij ondersteunt Modbus TCP en Modbus UDP en beschikt over een ingebouwde webserver met web-HMI voor configuratie en bewaking. De toegang is beperkt via ID, wachtwoord en IP-filter, en een dubbele watchdog helpt de uitgangstrap na storingen terug te keren naar een gedefinieerde toestand.De inschakelwaarden en veilige waarden van de digitale uitgangen zijn programmeerbaar, waarmee elke installatie kan bepalen in welke toestand de uitgangen staan bij het opstarten en bij communicatieverlies. Het opgegeven bedrijfsbereik van -40 ~ +75°C is geschikt voor kasten in zware omgevingen, met 2500 VDC I/O-isolatie en 1500 VDC Ethernet-isolatie.ToepassingenGebouwautomatiseringFabriekautomatiseringMachineautomatiseringOnderhoud op afstandDiagnose op afstandTestapparatuur

ET-7242 CR is een Ethernet I/O-module die 16 digitale uitgangen van sink-type aanstuurt en hun status rapporteert via Modbus TCP of Modbus UDP. De ingebouwde webserver en web-HMI maken configuratie en monitoring mogelijk vanuit een standaard browser, wat geschikt is voor engineers die I/O willen in bedrijf stellen en controleren zonder dedicated software.De ingebouwde 2-poorts 10/100 Base-TX-switch met LAN-bypass maakt het mogelijk de module in een daisy-chain-topologie op te nemen, waardoor de bekabeling tussen I/O-punten kan worden vereenvoudigd. Elke uitgang heeft een belastingsspanningsbereik van +3,5 ~ +50 VDC en tot 650 mA per kanaal bij 25 °C. De uitgangen kunnen een RM-serie relaismodule rechtstreeks aansturen om inductieve belastingen te schakelen. Inschakelwaarden en veilige waarden zijn programmeerbaar, zodat uitgangen bij het opstarten of bij verlies van communicatie in een vastgelegde toestand kunnen worden gezet.De I/O is optisch geïsoleerd tot 3750 VDC voor bescherming tegen transiente overspanning, terwijl de Ethernet-verbinding is geïsoleerd tot 1500 VDC. De kanalen onderling zijn niet geïsoleerd. De module wordt op een DIN-rail gemonteerd en is gespecificeerd voor een bedrijfsbereik van -25 ~ +75 °C.ToepassingenGebouwautomatiseringFabrieksautomatiseringMachine-automatiseringOnderhoud op afstandDiagnose op afstandTestapparatuur

De ET-7242-UT is een via Ethernet aangesloten I/O-module met 16 geïsoleerde digitale uitgangen van het open-collector sink-type. Elk kanaal levert tot 650 mA bij 25°C en kan een vermogensrelaismodule rechtstreeks aansturen, wat nuttig is bij het schakelen van inductieve belastingen.De ingebouwde webserver en Web HMI stellen ingenieurs in staat de module vanuit een browser te configureren en te bewaken, terwijl Modbus TCP en Modbus UDP zorgen voor communicatie met de host. De geïntegreerde 2-poorts 10/100 Base-TX switch met LAN-bypass ondersteunt daisy-chain bedrading. Twee watchdogs, één voor de module en één voor de communicatie, zijn programmeerbaar, en de inschakelwaarde en de veilige waarde van elke digitale uitgang kunnen worden ingesteld.De optische isolatie is gespecificeerd op 3750 VDC aan de I/O-zijde en 1500 VDC aan de Ethernet-zijde. ESD-, EFT- en surgebeveiliging zijn gespecificeerd volgens IEC 61000-4-2, -4-4 en -4-5. De module is ontworpen voor bedrijf van -40 tot 75 °C en wordt op DIN-rail gemonteerd.ToepassingenGebouwautomatiseringFabrieksautomatiseringMachine-automatiseringOnderhoud op afstandDiagnose op afstandTestapparatuur

PET-7242 CR is een via PoE gevoede Ethernet I/O-module die 16 digitale uitgangen van het sink-type schakelt en deze rapporteert via Modbus TCP of Modbus UDP. Elk kanaal is een geïsoleerde open-collectoruitgang met een belastbaarheid van 650 mA per kanaal bij 25°C, en de uitgangen kunnen een RM-serie relaismodule rechtstreeks aansturen, wat geschikt is voor het schakelen van inductieve belastingen.Het uitgangsgedrag is configureerbaar, met per kanaal een programmeerbare inschakelwaarde en veilige waarde. De module beschikt over overspannings-, overbelasting- en kortsluitbeveiliging. Een 2-poorts 10/100 Base-TX switch met LAN-bypass ondersteunt daisy-chain-topologieën, en een dubbele watchdog bewaakt zowel de module als de communicatieverbinding.De unit heeft een ingebouwde webserver met web-HMI en toegangsbeheer op basis van ID, wachtwoord en IP-filter. Voeding is mogelijk via PoE (IEEE 802.3af, Klasse 1) of via een klemmenblok van +12 ~ +48 VDC, en de unit is geschikt voor bedrijf bij -25 ~ +75 °C. De keurmerken die voor dit model zijn vermeld zijn CE, UKCA, FCC, RoHS en WEEE.ToepassingenGebouwautomatiseringFabrieksautomatiseringMachine-automatiseringAfstandsonderhoudAfstandsdiagnoseTestapparatuur
