PDS-721D Programmeerbare Serieel-naar-Ethernet Device Server, RS-232/RS-485, 6x DI

PDS-721 is een programmeerbare device server die RS-232- en RS-485-seriële apparatuur aansluit op een Ethernet-netwerk. Met een virtuele COM-driver kan een Windows-pc de seriële poorten van het apparaat behandelen als lokale COM-poorten, zodat bestaande seriële software via het netwerk kan blijven werken.Het apparaat draait op het ingebouwde MiniOS7 en is programmeerbaar voor maatwerk Ethernet-toepassingen. Daarnaast fungeert het als Modbus TCP naar RTU/ASCII-gateway, geschikt voor SCADA- en HMI-systemen die Modbus TCP spreken maar seriële veldapparaten moeten bereiken. De zes digitale ingangen ondersteunen latched-ingang- en tellerfuncties, en de zeven open-collector-uitgangen zijn geschikt voor maximaal 30 VDC en 100 mA.Deze CR-uitvoering met kunststof behuizing is een DIN-railmontage- of wandmontageapparaat met een verwijderbare aansluitklem voor de bedrading. Het wordt geleverd met de kabel CA-0910. Voor een metalen behuizing, zie de PDSM-721 in dezelfde serie.ToepassingenFabrieksautomatiseringGebouwautomatiseringDomotica

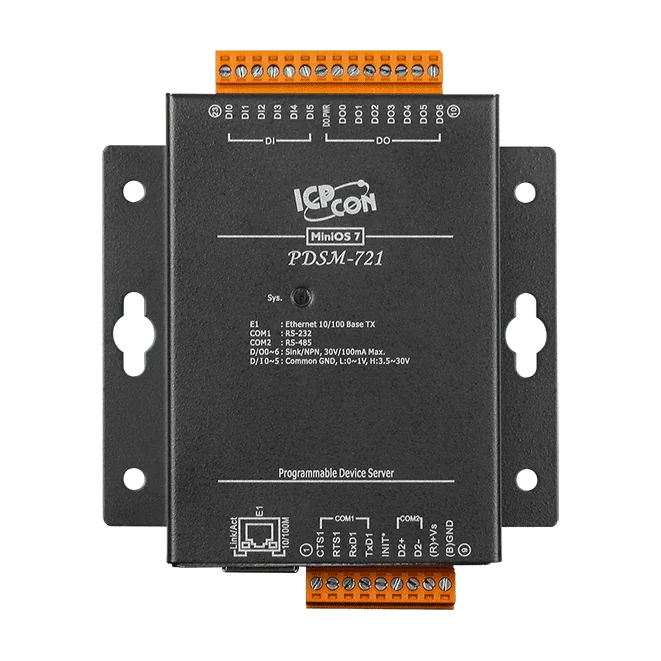

De PDSM-721 koppelt een seriële apparaat op een RS-232-poort en een ander op een RS-485-poort aan een 10/100 Base-TX Ethernet-netwerk. De ingebouwde COM-poorten kunnen met het hulpprogramma VxComm worden gekoppeld aan standaard COM-poorten op een Windows-pc, waardoor bestaande seriële software ongewijzigd kan blijven werken.Naast seriële brugfunctionaliteit draait het apparaat op de MiniOS7-firmware en kan het fungeren als Modbus TCP naar RTU/ASCII-gateway. Hiermee kunnen SCADA- en HMI-systemen op basis van Modbus TCP Modbus RTU- of ASCII-apparaten bereiken. Met de Xserver-programmeerstructuur kunnen op het apparaat aangepaste Ethernet-toepassingen worden gebouwd.De I/O-set bestaat uit zes digitale ingangen met latched- en tellerfuncties en zeven open-collector sink (NPN) uitgangen. Een watchdogtimer en +/-4 kV ESD-bescherming op de seriële poort maken gebruik in zware omgevingen mogelijk. De metalen behuizing wordt geleverd met een CA-0910-kabel.ToepassingenFactory automationGebouwautomatiseringDomotica

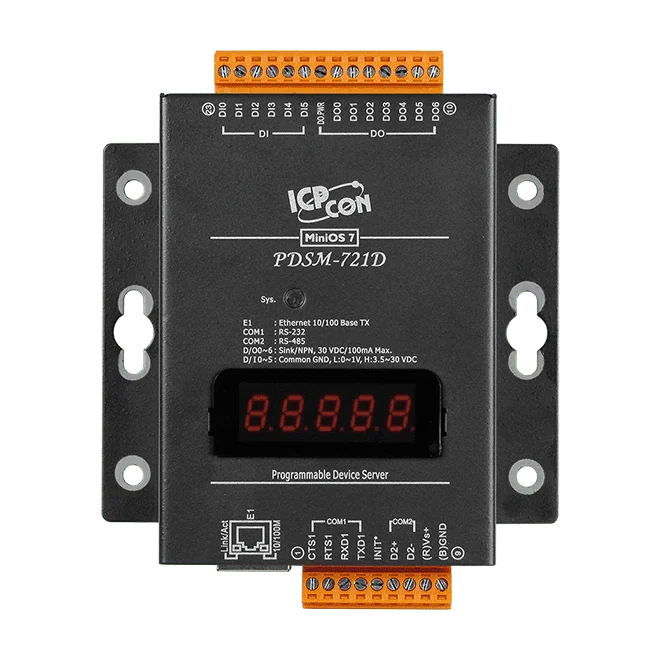

PDSM-721D is een programmeerbare seriële-naar-Ethernet device server die één RS-232- en één RS-485-seriële apparaat op een Ethernetnetwerk aansluit. Met het hulpprogramma VxComm kunnen de ingebouwde seriële poorten op een Windows-pc worden gekoppeld aan standaard virtuele COM-poorten, zodat bestaande COM-gebaseerde software de apparaten via het netwerk kan bereiken.Het apparaat draait op het ingebouwde besturingssysteem MiniOS7, dat in één seconde opstart, en ondersteunt een programmeerbare Xserver-structuur voor maatwerk Ethernettoepassingen. Daarnaast werkt het als Modbus TCP naar RTU/ASCII-gateway voor SCADA- en HMI-systemen. Zes digitale ingangen ondersteunen gelatchte D/I- en tellerfuncties, terwijl zeven open-collector sink-uitgangen de schakelklussen afhandelen. Een watchdogtimer en ±4 kV ESD-bescherming op de seriële poort zijn standaard aanwezig voor veeleisende omgevingen.De metalen behuizing, het afneembare aansluitblok en de wandmontage zijn geschikt voor industriële installaties die worden gevoed met 10 tot 30 VDC en werken tussen -25 en +75 °C. Het pakket bevat een CA-0910-kabel.ToepassingenFabrieksautomatiseringGebouwautomatiseringDomotica

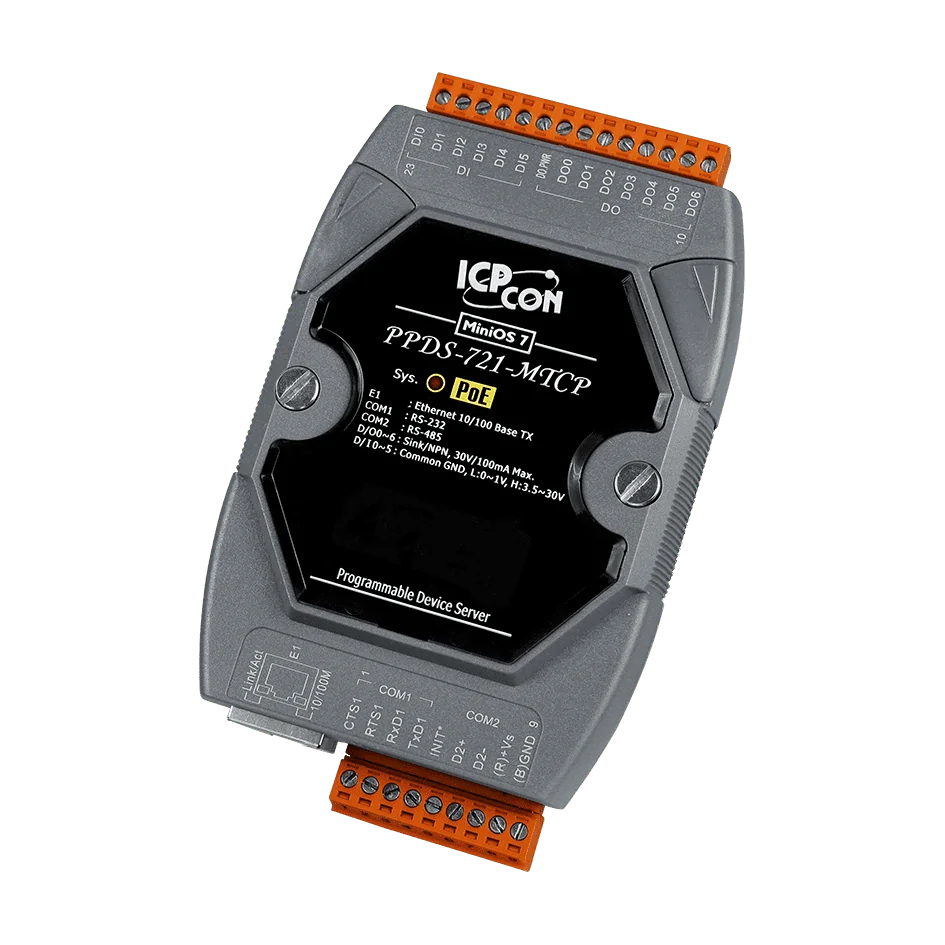

De PPDS-721-MTCP koppelt een RS-232- en een RS-485-serieel apparaat aan een Ethernet-netwerk. Het hulpprogramma VxComm kan de seriële poorten koppelen aan virtuele COM-poorten op een Windows-pc, zodat bestaande COM-gebaseerde software zonder aanpassingen van de applicatie het seriële materieel via het netwerk kan bereiken.Naast eenvoudige seriële koppeling draait het apparaat een programmeerbare Xserver-applicatie op het ingebouwde MiniOS7-realtimebesturingssysteem en kan het fungeren als Modbus TCP naar RTU/ASCII-gateway voor SCADA- en HMI-systemen. Daarnaast beschikt het over gelatchte digitale ingangen en tellerfuncties voor lokale gebeurtenisafhandeling op locatie.De voeding kan via Ethernet worden geleverd met IEEE 802.3af Klasse 1 PoE, of via een +12 ~ 48 VDC-klemmenblok. De CA-0910-kabel is bij deze bestelcode inbegrepen en het apparaat wordt gemonteerd op een DIN-rail of aan de wand.ToepassingenFabrieksautomatiseringGebouwautomatiseringDomotica

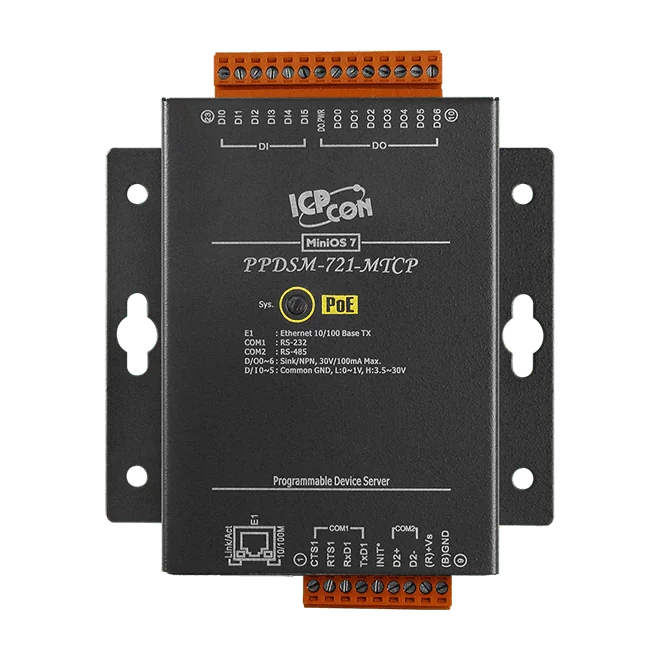

De PPDSM-721-MTCP brengt via één compacte unit een RS-232-apparaat en een RS-485-apparaat op een Ethernet-netwerk. Dankzij de virtuele COM-ondersteuning, geleverd met het hulpprogramma VxComm, kan bestaande pc-software de seriële poorten van de device server aanspreken als standaard COM-poorten. Zo blijven bestaande seriële toepassingen in bedrijf terwijl het netwerk wordt gemoderniseerd.De unit werkt ook als Modbus TCP naar RTU/ASCII-gateway voor SCADA- en HMI-systemen die Modbus TCP spreken. Zes digitale ingangen met latched- en tellerfuncties en zeven open-collector digitale uitgangen voegen lokale I/O toe. De voeding verloopt via een PoE-switch volgens IEEE 802.3af Klasse 1 of via een klemmenblok met +12 ~ 48 VDC.De metalen behuizing, de watchdogtimer en de ESD-bescherming op de seriële poort zijn bedoeld voor veeleisende omgevingen. De levering omvat een kabel CA-0910. De unit is geschikt voor een bedrijfstemperatuurbereik van -25 ~ +75 °C en voor wandmontage.ToepassingenFabrieksautomatiseringGebouwautomatiseringDomotica

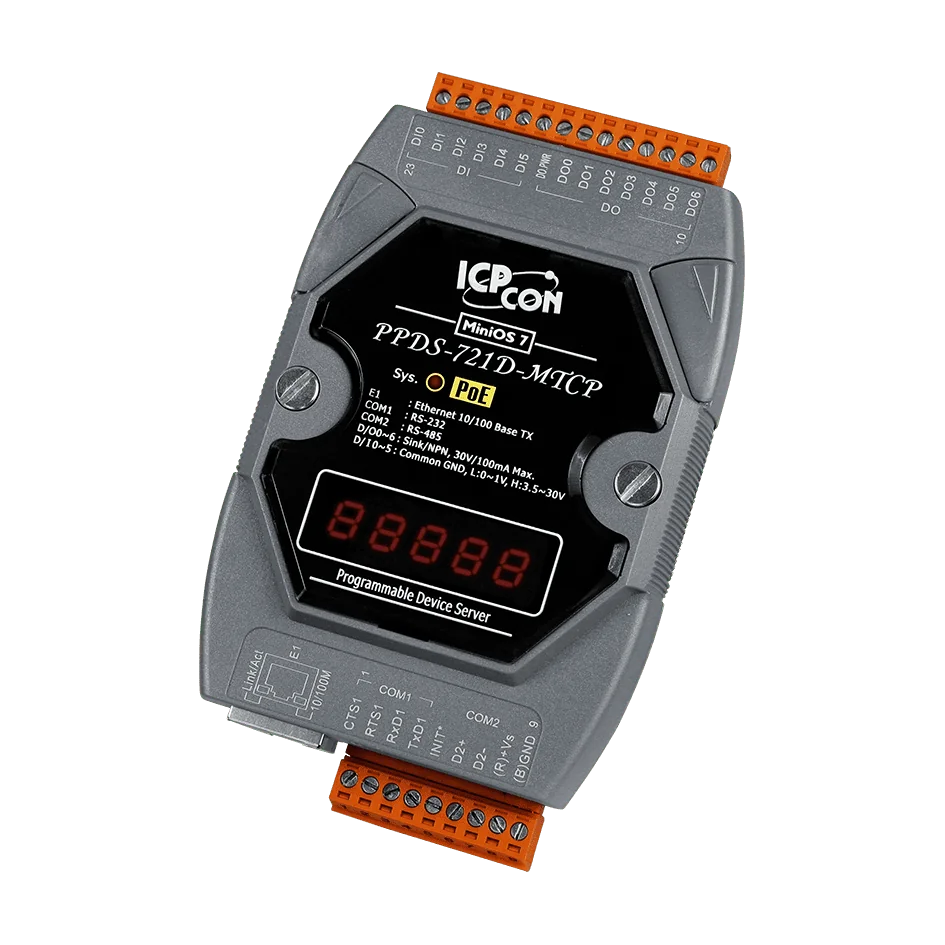

De PPDS-721D-MTCP koppelt seriële apparatuur aan een Ethernet-netwerk. De ingebouwde RS-232- en RS-485-poorten kunnen via het hulpprogramma VxComm aan een pc worden aangeboden als virtuele COM-poorten, zodat bestaande seriële software ook over het netwerk blijft werken. Daarnaast fungeert het apparaat als Modbus TCP naar RTU/ASCII-gateway, geschikt voor SCADA- en HMI-systemen die Modbus TCP spreken om met RTU- of ASCII-apparaten te communiceren.Naast de gatewayfunctie is het toestel een programmeerbare device server met ingebouwde I/O. Het beschikt over 6 natte digitale ingangen met latch- en tellerfuncties en 7 open-collector sink (NPN) digitale uitgangen. Een 5-cijferig 7-segment LED-display en een Power/PoE-indicator geven lokale status weer, en een watchdogtimer is opgenomen voor onbewaakte bedrijfsvoering.De voeding kan komen van een IEEE 802.3af Klasse 1 PoE-switch via een standaard Category 5-kabel, of van een voeding van +12 ~ 48 VDC op het afneembare klemmenblok. De kunststof behuizing is geschikt voor montage op een DIN-rail of aan de wand, en het apparaat is ontworpen voor bedrijf bij -25 ~ +75 °C. Bij deze bestelcode wordt een CA-0910-kabel meegeleverd.ToepassingenFactory AutomationBuilding AutomationHome Automation

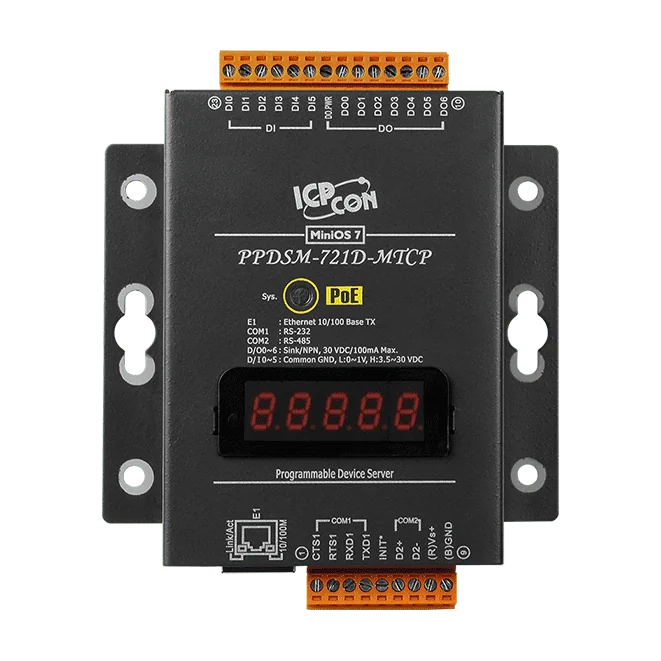

PPDSM-721D-MTCP koppelt een RS-232-apparaat en een RS-485-apparaat aan een Ethernetnetwerk, zodat bestaande seriële apparatuur kan worden geïntegreerd zonder die te vervangen. De ingebouwde Modbus TCP naar RTU/ASCII-gateway maakt het mogelijk dat SCADA- en HMI-systemen die Modbus TCP spreken seriële apparaten bereiken. De unit wordt gevoed via Ethernet volgens IEEE 802.3af, Class 1 PoE, of via een klemmenblok van +12 ~ 48 VDC.De unit combineert 6 digitale ingangen met natte contacten en 7 open-collector sink (NPN) digitale uitgangen met een programmeerbare device server. Er worden vergrendelde digitale ingangs- en tellerfuncties ondersteund. Het hulpprogramma VxComm koppelt de seriële poorten aan virtuele COM-poorten op 32/64-bits Windows 7 SP1, 10, 2012 en 2016. Een ingebouwde MiniOS7 en een Xserver-programmeerstructuur ondersteunen maatwerk Ethernettoepassingen.De metalen behuizing is bedoeld voor wandmontage en is geschikt voor bedrijf bij -25 ~ +75 °C. De bestelcode omvat de kabel CA-0910. Controleer de bedrading van het klemmenblok en de elektrische grenswaarden voor ingangen en uitgangen tegen uw veldapparatuur voordat u installeert.ToepassingenFabrieksautomatiseringGebouwautomatiseringDomotica
