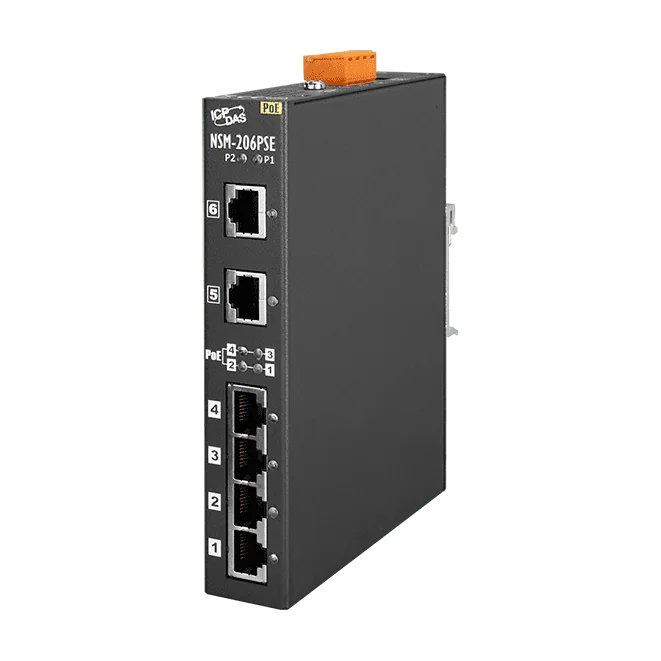

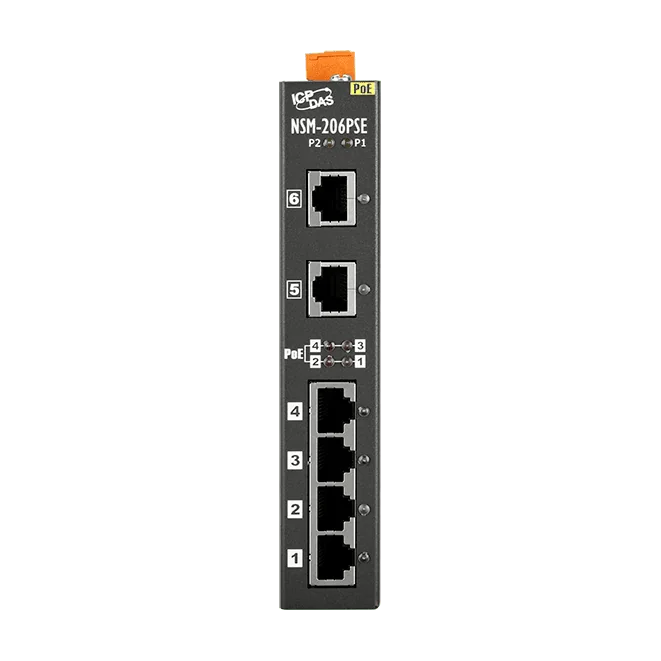

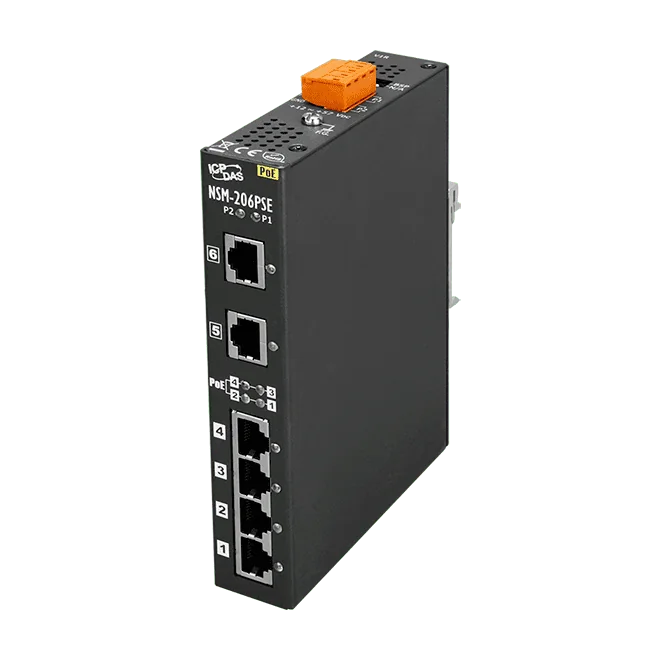

NSM-206PSE PoE PSE Ethernet-switch, 6-poorts ongemanaged 10/100 Mbps
Ongemanagede 6-poorts 10/100 Mbps Ethernet-switch met PoE PSE op poort 1 tot en met 4, die tot 30 W per poort levert aan IEEE 802.3af/at apparaten vanuit een voeding van 12 tot 57 VDC.
- Poorten 1 tot en met 4 werken als PoE PSE, volledig conform IEEE 802.3af en 802.3at, tot 30 W per kanaal
- Zes RJ-45 10/100Base-TX-poorten met auto-negotiation

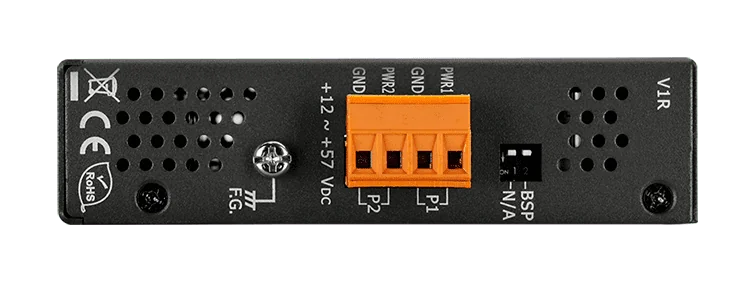

- Redundante dubbele voedingsingangen van 12 tot 57 VDC met bescherming tegen omgekeerde polariteit
- Store-and-forward schakeling op wire speed, MAC-tabel met 2048 items
- Bescherming tegen broadcast storms
- Energy Efficient Ethernet (EEE) volgens IEEE 802.3az voor energiebesparing in inactieve periodes
€ 320,00 per stuk
| 1-9 st. | € 320,00 | |
|---|---|---|
| 10-30 st. | € 304,00 | −5 % |
| 31+ st. | € 288,00 | −10 % |
Productinformatie "NSM-206PSE PoE PSE Ethernet-switch, 6-poorts ongemanaged 10/100 Mbps"
De NSM-206PSE is een ongemanagede Ethernet-switch met 6 poorten die op poort 1 tot en met 4 optreedt als Power Sourcing Equipment (PSE). Hiermee kunt u de voeding van aangesloten apparaten centraliseren, zodat gevoede eindapparaten via dezelfde kabel als hun dataverbinding van stroom worden voorzien, met tot 30 W per kanaal.
Poorten 1 tot en met 4 voldoen volledig aan IEEE 802.3af en 802.3at, met automatische detectie en vermogensbeheer. Het apparaat werkt op een redundante dubbele voeding van 12 tot 57 VDC met bescherming tegen omgekeerde polariteit. De store-and-forward schakelarchitectuur werkt op wire speed met 10/100 Mbps auto-negotiation op elke poort.
De switch in metalen behuizing wordt gemonteerd op een DIN-rail of, optioneel, aan een wand, en is geschikt voor een bedrijfstemperatuur van -40 °C tot +75 °C. De CR-variant met bestelcode wordt geleverd met een metalen behuizing en is RoHS-conform.
Toepassingen
- Gecentraliseerde stroomverdeling naar IEEE 802.3af/at gevoede apparaten (PD)
- Industriële Ethernet-netwerken die PoE vereisen van een op DIN-rail gemonteerde switch
| Bedrijfstemperatuur: | -40 ~ +75 °C |
|---|---|
| Behuizing: | Metaal |
| Isolatie: | 1500 Vrms |
| Montage: | DIN-rail, wand |
| Poorten: | 6 |
| Producttype: | Ethernet-switch |
| Voedingsingang: | 12 ~ 57 VDC |
| Interface: | RJ-45 |
| PoE: | 802.3af/at, poorten 1-4 |
Specificaties
| LED-indicatoren | |
|---|---|
| Status | PWR1, PWR2, POE, Link/Act, Speed |
| Ethernet | |
| Poorten | 6 x RJ-45, 10/100Base-TX |
| Normen | IEEE 802.3 voor 10Base-T IEEE 802.3u voor 100Base-TX IEEE 802.3x voor stroomregeling, backpressure-stroomregeling IEEE 802.3af Power over Ethernet IEEE 802.3at Power over Ethernet Energy Efficient Ethernet (EEE) volgens 802.3az; dit levert energiebesparing bij inactieve netwerkactiviteit |
| Verwerkingstype | Store & forward; snelheidsschakeling op draadniveau |
| MAC-tabel | 2048 |
| Framebuffergeheugen | 768 Kbit |
| Isolatie | 1500 Vrms 1 minuut |
| DIP-schakelaar | Bescherming tegen broadcaststorm |
| PoE-technologie | |
| PoE-conformiteit | 100% conform IEEE 802.3at |
| PoE-voeding | Tot 30 watt per kanaal |
| PoE-werking | Automatische detectie en vermogensbeheer |
| PoE-pintoewijzing | V+ (pin 1, 2), V- (pin 3, 6) |
| PoE-uitschakelmodus | DC-scheiding |
| PoE-spanning | +52 VDC |
| Voeding | |
| Bescherming tegen omgekeerde polariteit | Ja |
| Ingangsbereik | 12 ~ 57 VDC redundante dubbele ingang |
| Redundante voedingsingangen | Ja |
| Verbruik | 0,125 A @ 12 VDC zonder PD-belasting, 6,2 A @ 24 VDC met volledige PD-belasting (15,4 W per poort) 0,15 A @ 24 VDC zonder PD-belasting, 5,8 A @ 24 VDC met volledige PD-belasting (30 W per poort) 0,10 A @ 48 VDC zonder PD-belasting, 2,9 A @ 48 VDC met volledige PD-belasting (30 W per poort) |
| Mechanisch | |
| Behuizing | Metaal |
| Afmetingen (mm) | DIN-railmontage: 28 x 160 x 119 (B x L x H) Wandmontage: 28 x 199 x 112 (B x L x H) |
| Installatie | DIN-railmontage of wandmontage (optioneel) |
| Omgeving | |
| Bedrijfstemperatuur | -40 °C ~ +75 °C |
| Opslagtemperatuur | -40 °C ~ +85 °C |
| Luchtvochtigheid | 10% ~ 90% RH, niet-condenserend |
Specificaties zoals gepubliceerd door de fabrikant. Wijzigingen voorbehouden.
