NSM-205AFC-T Unmanaged Ethernet-switch, 4 x 10/100M + 1 x Multimode SC-glasvezel
Unmanaged Ethernet-switch met vier koperen poorten van 10/100 Mbps en één multimode SC-glasvezelpoort voor verbindingen tot 2 km, met redundante voedingsingangen van 12 tot 48 VDC voor montage op een DIN-rail.
- Eén 100Base-FX multimode glasvezelpoort met SC-connector, geschikt voor full-duplex verbindingen tot 2 km
- Vier 10/100Base-TX RJ-45-poorten met IEEE 802.3x-flowcontrol
- Redundante dubbele voedingsingangen van +12 ~ +48 VDC met bescherming tegen omgekeerde polariteit
- Relaisalarmuitgang met een nominale waarde van 2 A @ 30 VDC en PWR_Fault-indicatie
- Broadcaststormbeveiliging
- Store-and-forward-verwerking met een MAC-tabel van 2048 items en 1 Mbit framebuffergeheugen
€ 293,00 per stuk
| 1-9 st. | € 293,00 | |
|---|---|---|
| 10-30 st. | € 279,00 | −5 % |
| 31+ st. | € 264,00 | −10 % |
Productinformatie "NSM-205AFC-T Unmanaged Ethernet-switch, 4 x 10/100M + 1 x Multimode SC-glasvezel"

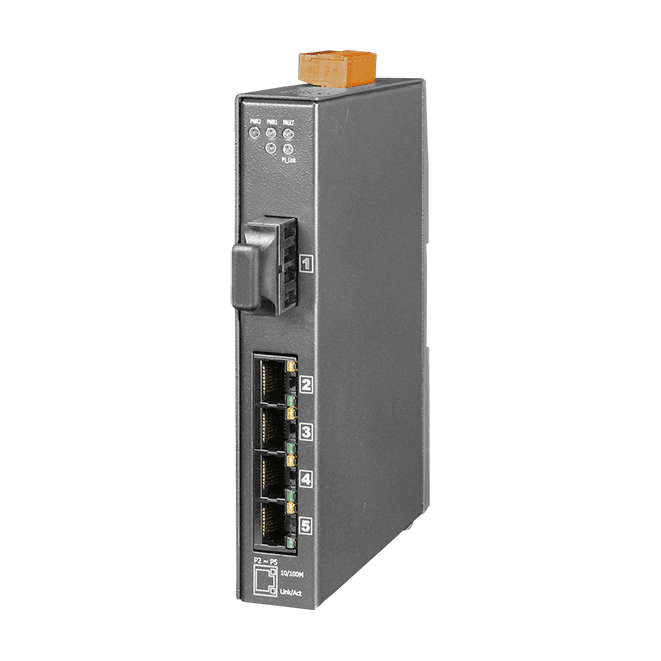

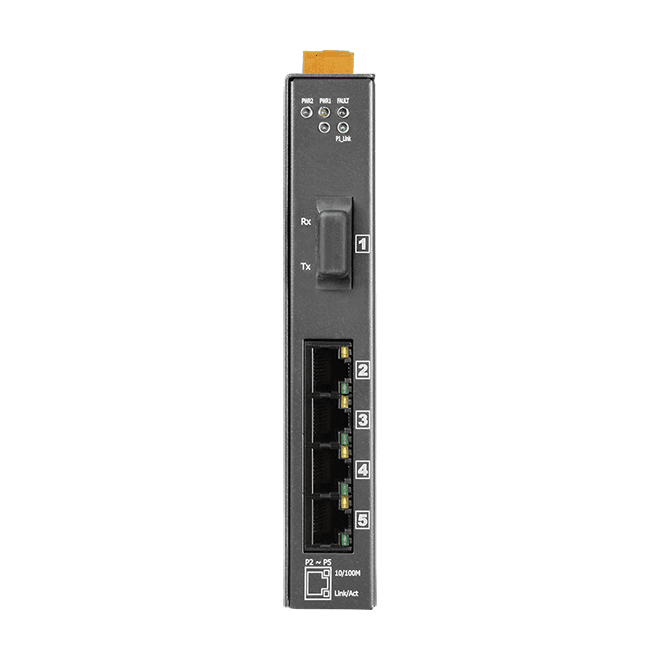

De NSM-205AFC-T is een unmanaged switch die vier RJ-45-poorten voor 10/100Base-TX combineert met één multimode glasvezelpoort voor 100Base-FX met een SC-connector. De glasvezeluplink transporteert 100 Mbps over afstanden tot 2 km in full duplex en is veel minder gevoelig voor elektrische ruis dan koperen bekabeling, wat geschikt is voor omgevingen met veel storing.
De voeding wordt geleverd via redundante ingangen van +12 ~ +48 VDC met bescherming tegen omgekeerde polariteit, zodat het toestel kan werken op een reeks gangbare industriële gelijkspanningsvoedingen. Een relaisalarmuitgang en PWR_Fault-indicatie helpen voedingsproblemen te signaleren, en broadcaststormbeveiliging helpt het netwerk stabiel te houden bij zware broadcastverkeer.
De metalen behuizing is ontworpen voor montage op een DIN-rail in schakelkasten en heeft een beschermingsgraad IP30, met een bedrijfstemperatuurbereik van -30 °C ~ +75 °C en een opslagbereik van -40 °C ~ +85 °C. Ondersteunde normen zijn IEEE 802.3, 802.3u en 802.3x, met een isolatie van 1500 Vrms tussen de poorten gedurende één minuut.
Toepassingen
- Ethernetsegmenten verlengen via multimode glasvezel tot 2 km
- Apparaten verbinden in elektrisch storingsgevoelige industriële omgevingen waar koperen verbindingen een risico vormen
- Netwerken in schakelkasten, gevoed vanuit redundante gelijkspanningsvoedingen
| Bedrijfstemperatuur: | -30 ~ +75 °C |
|---|---|
| Behuizing: | Metaal |
| Isolatie: | 1500 Vrms |
| Montage: | DIN-rail |
| Poorten: | 5 |
| Producttype: | Ethernet-switch |
| Relaisuitgangen: | 1 |
| Voedingsingang: | +12 ~ +48 VDC |
| Interface: | 1 x SC-glasvezel, 4 x RJ-45 |
Specificaties
| EMS-bescherming | |
|---|---|
| ESD (IEC 61000-4-2) | ± 4 kV contact |
| LED-indicatoren | |
| Status | PWR1, PWR2, PWR_Fault, Link/Act, 10/100M |
| Ethernet | |
| Poorten | 4 x RJ-45, 10/100Base-TX |
| Normen | IEEE 802.3, 802.3u, 802.3x |
| Verwerkingstype | Store & forward |
| MAC-tabel | 2048 |
| Framebuffergeheugen | 1 Mbit |
| Stroomregeling | IEEE 802.3x flowcontrol |
| Isolatie | 1500 Vrms 1 minuut |
| Glasvezel | |
| Poorten | 1 x 100 Base-FX, SC-connector |
| Modus | Multimode |
| Glasvezelkabel | 50/125, 62.5/125 or 100/140 μm |
| Afstand | 2 km, (62,5/125 μm aanbevolen) voor full duplex |
| Golflengte | 1300 or 1310nm |
| TX-uitgang | -20 dBm min. -14 dBm max. |
| RX-gevoeligheid | -32 dBm |
| RX-overbelasting | -8 dBm |
| Budget | 12 dBm |
| Voeding | |
| Bescherming tegen omgekeerde polariteit | Ja |
| Ingangsbereik | +12 ~ +48 VDC (redundante ingang) |
| Redundante voedingsingangen | Ja |
| Verbruik | 0,2 A @ 24 VDC |
| Alarmuitgang | Ja, relais 2 A @ 30 VDC |
| Mechanisch | |
| Behuizing | Metaal |
| Afmetingen (mm) | 25 x 168 x 131 (W x L x H) |
| Installatie | DIN-railmontage |
| Beschermingsklasse (IP) | IP30 |
| Omgeving | |
| Bedrijfstemperatuur | -30 °C ~ +75 °C |
| Opslagtemperatuur | -40 °C ~ +85 °C |
| Luchtvochtigheid | 10% ~ 90% RH, niet-condenserend |
Specificaties zoals gepubliceerd door de fabrikant. Wijzigingen voorbehouden.
