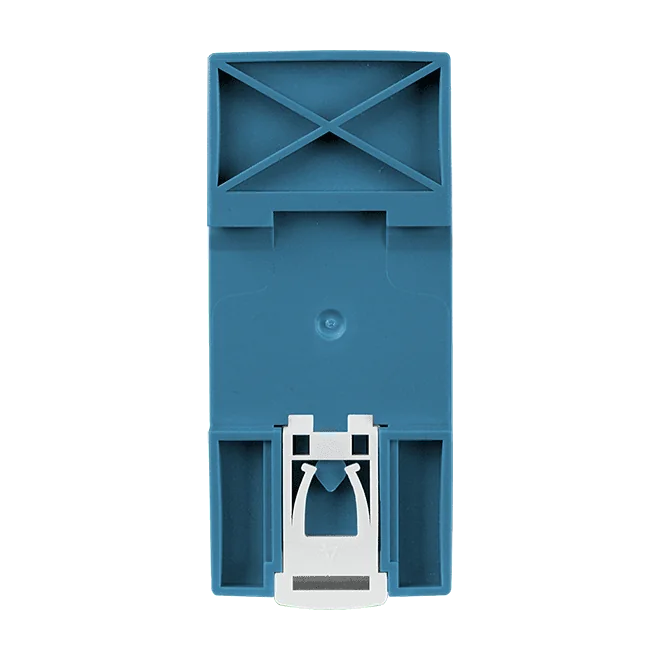

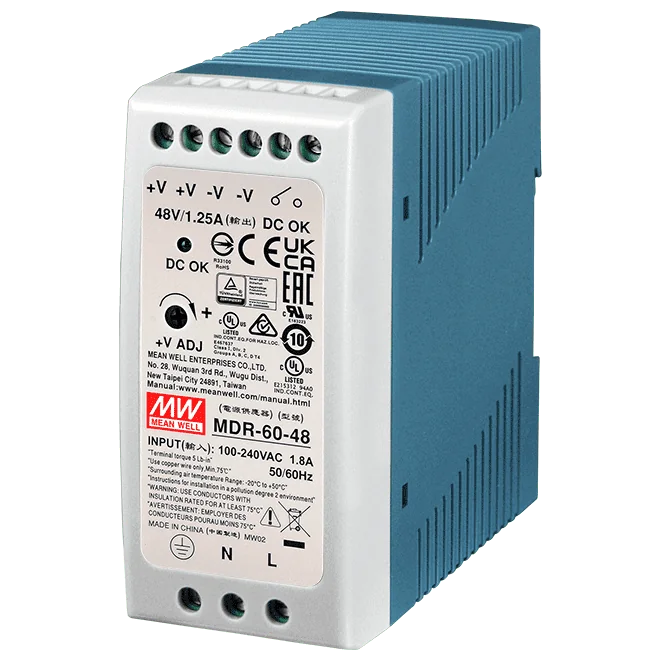

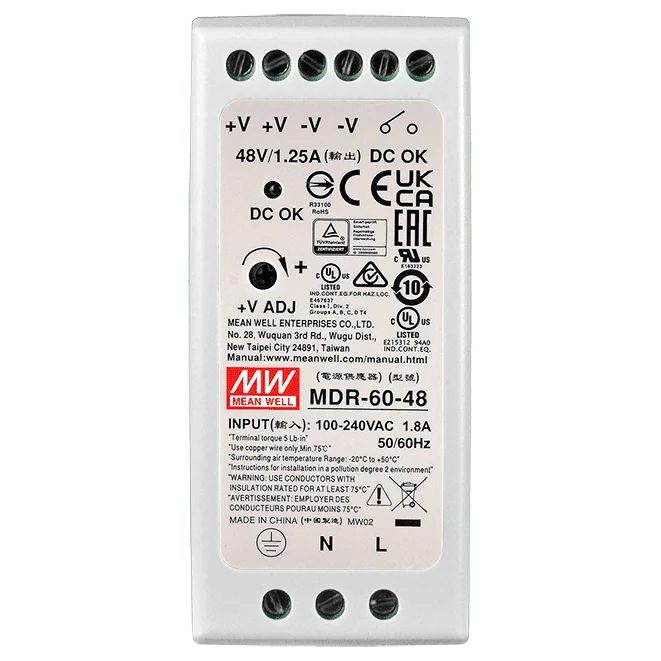

MDR-60-48 DIN-rail voedingsunit, 85~264 VAC naar 48 VDC/1,25 A, 60 W
De MDR-60-48 CR is een 60 W DIN-rail voeding met universele netingang van 85~264 VAC, die 48 VDC levert bij 1,25 A, met kortsluit-, overbelastings- en overspanningsbeveiliging.
- Universele wisselstroomingang, 85 ~ 264 VAC, 47 ~ 63 Hz
- Uitgang 48 VDC, nominaal 1,25 A, nominaal vermogen 60 W
- Uitgangsspanning instelbaar van 48 ~ 56 V
- Kortsluit-, overbelastings- en overspanningsbeveiliging
- DC OK-relaiscontact en led-indicatie voor ingeschakeld vermogen
- Conform NEC klasse 2/LPS op de 48 V-uitgang
€ 68,00 per stuk
| 1-9 st. | € 68,00 | |
|---|---|---|
| 10-30 st. | € 65,00 | −4 % |
| 31+ st. | € 61,00 | −10 % |
Productinformatie "MDR-60-48 DIN-rail voedingsunit, 85~264 VAC naar 48 VDC/1,25 A, 60 W"
De MDR-60-48 CR zet een universele netingang van 85~264 VAC om in een geregelde uitgang van 48 VDC met een nominale stroom van 1,25 A, oftewel 60 W. Het is geschikt voor engineers die een compacte, op DIN-rail gemonteerde voeding nodig hebben voor apparatuur in schakelkasten die op een 48 V DC-bus werkt.
De uitgangsspanning is instelbaar tussen 48 en 56 V. Beveiligingsfuncties zijn onder meer uitschakeling bij overspanning, waarna de voeding herstelt na opnieuw inschakelen, en stroombegrenzing bij overbelasting, die automatisch herstelt zodra de fout is opgeheven. Een DC OK-relaiscontact en een led voor ingeschakeld vermogen ondersteunen bewaking en inbedrijfstelling.
Voor dit model worden onder meer de normen UL508, TUV EN60950-1 en NEC klasse 2/LPS-conformiteit op de 48 V-uitgang vermeld, evenals EMC-conformiteit volgens EN55011, EN55022 en EN61000-6-2. Het werkbereik is -20 ~ +70 °C, met een luchtvochtigheid van 20 ~ 90% RH, niet-condenserend.
Toepassingen
- Levering van 48 VDC aan op DIN-rail gemonteerde apparatuur in industriële schakelkasten
| Bedrijfstemperatuur: | -20 ~ +70 °C |
|---|---|
| Behuizing: | Kunststof |
| Montage: | DIN-rail |
| Producttype: | Voeding |
| Voedingsingang: | 85 ~ 264 VAC |
Specificaties
| Veiligheid | |
|---|---|
| Standaard | UL508, TUV EN60950-1 goedgekeurd, NEC klasse 2 / LPS-conform (alleen 24V, 48V) |
| EMC | |
| Standaard | Conform EN55011, EN55022 (CISPR22), EN61204-3 klasse B, EN61000-3-2,-3, EN61000-4-2, 3, 4, 5, 6, 8, 11, ENV50204, EN55024, EN61000-6-2, EN61204-3, zware industrie, criterium A |
| Ingang | |
| Spanningsbereik | 85 ~ 264 VAC 120 ~ 370 VDC |
| Frequentiebereik | 47 ~ 63 Hz |
| Inschakelstroom (typ.) | KOUDESTART 30 A/115 VAC 60 A/230 VAC |
| Lekstroom | <1 mA / 240 VAC |
| Uitgang | |
| Rimpel & ruis (max.) | 200 mVp-p |
| Bereik spanningsaanpassing | 48 ~ 56 V |
| Spanningstolerantie | ±1.0% |
| Lineariteit | ±1.0% |
| Belastingsregeling | ±1.0% |
| Instelling, stijgtijd | 500 ms, 30 ms/230 VAC 500 ms, 30 m/115 VAC bij volle belasting |
| Overbruggingstijd (typ.) | 50 ms/230 VAC 20 ms/115 VAC bij volle belasting |
| DC-spanning | 48 V |
| Nominaal vermogen | 60 W |
| Nominale stroom | 1.25 A |
| Rendement | 87% |
| Bescherming | |
| Overspanning | 57,6 ~ 64,8 V Beveiligingstype: uitschakelen uitgangsspanning, opnieuw inschakelen om te herstellen |
| Overbelasting | 105 ~ 150% nominaal uitgangsvermogen Beveiligingstype: constantestroombegrenzing, herstelt automatisch nadat de storing is verholpen |
| Functie | |
| DC OK actief signaal (max.) | 30 V/1 A resistief |
| Mechanisch | |
| Behuizing | Kunststof |
| Afmetingen (mm) | (40 * 90 * 100) mm |
| Omgeving | |
| Bedrijfstemperatuur | -20 ~ +70 °C |
| Opslagtemperatuur | -40 ~ +85°C |
| Luchtvochtigheid | 20 ~ 90% RV niet-condenserend |
Specificaties zoals gepubliceerd door de fabrikant. Wijzigingen voorbehouden.
