MDC-771 Modbus Data Concentrator, Ethernet naar 7 x RS-232 en 1 x RS-485
Modbus data concentrator die Modbus TCP-hosts koppelt aan zeven RS-232-poorten en één RS-485-poort, en data van seriële apparaten samenvoegt in één via Ethernet toegankelijke adresruimte.
- Modbus RTU-master of -slave op elke seriële poort, met Modbus TCP-slave op de Ethernet-interface
- Tot 8 gelijktijdige Modbus TCP-verbindingen
- Datapool van 9600 registers voor elk van AI-, AO-, DI- en DO-data
- Polling-definities voor tot 250 commando's over alle RS-232/485-poorten
- Poortindeling van 1 x 5-draads RS-232, 6 x 3-draads RS-232 en 1 x 2-draads RS-485
- Per poort instelbare baudrates van 1200 tot 115200 met N81-, E81- en O81-dataformaten
€ 481,00 per stuk
| 1-9 st. | € 481,00 | |
|---|---|---|
| 10-30 st. | € 457,00 | −5 % |
| 31+ st. | € 433,00 | −10 % |
Productinformatie "MDC-771 Modbus Data Concentrator, Ethernet naar 7 x RS-232 en 1 x RS-485"

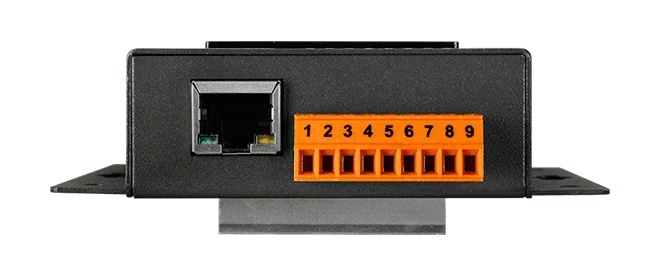

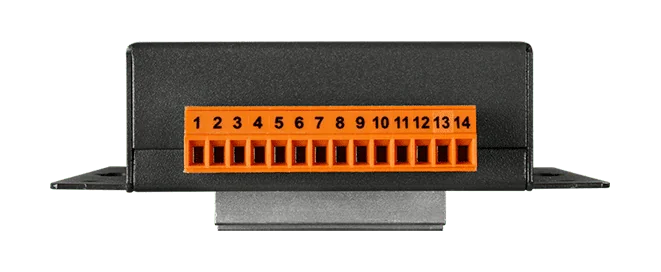

MDC-771 CR biedt één 10/100 Base-TX Ethernet-poort naast zeven RS-232-poorten en één RS-485-poort, zodat Modbus RTU-apparaten aan de seriële zijde kunnen worden gelezen en beschreven vanuit een Modbus TCP-host. Elke COM-poort kan onafhankelijk worden ingesteld als Modbus RTU-master of -slave, met eigen baudrate, dataformaat en timeout.
Het apparaat pollt de aangesloten apparaten via een door de gebruiker gedefinieerde commandotabel en plaatst hun data in een doorlopend adresbereik, zodat de host alles in één bulk-read kan ophalen. Schrijfcommando's worden met de hoogste prioriteit in de wachtrij geplaatst, zodat regelupdates snel worden doorgegeven.
De configuratie gebeurt via een eenvoudig CSV-bestand, met een HTML5-webinterface voor het importeren, exporteren en opstarten van het systeem. Het model is goed geschikt voor het upgraden van bestaande Modbus RTU-apparatuur naar een Ethernet-netwerk en voor het aanleveren van data aan gecentraliseerde SCADA-monitoring.
Toepassingen
- Upgrade van bestaande Modbus RTU-apparaten naar Ethernet-gebaseerde systemen
- Gecentraliseerde datamonitoring voor SCADA-toepassingen
- Consolidatie van data van meerdere seriële Modbus-apparaten voor één host
| Bedrijfstemperatuur: | -25 ~ +75 °C |
|---|---|
| Behuizing: | Metaal |
| Montage: | Wand |
| Poorten: | 1 x Ethernet, 7 x RS-232, 1 x RS-485 |
| Producttype: | Modbus-datconcentrator |
| Voedingsingang: | +10 VDC ~ +30 VDC |
| Interface: | Ethernet, RS-232, RS-485 |
| Protocol: | Modbus TCP |
Specificaties
| Display | |
|---|---|
| Type | 5 x 7-segment LED-display met cijfers |
| LED-indicatoren | |
| Status | 1 x System, om heartbeat weer te geven |
| Ethernet | |
| Poorten | x1, 10/100 Base-TX |
| Protocol | Modbus/TCP-slave |
| COM-poorten | |
| Poorten | MDC-711: 1 x 5-draads RS-232, 1 x 2-draads RS-485 MDC-714: 1 x 5-draads RS-232, 4 x 2-draads RS-485 MDC-714i: 1 x 5-draads RS-232, 1 x 2-draads RS-485, 3 x 2-draads RS-485 (2500 VDC signaalisolatie) MDC-741: 4 x 5-draads RS-232, 1 x 2-draads RS-485 MDC-771: 1 x 5-draads RS-232, 6 x 3-draads RS-232, 1 x 2-draads RS-485 |
| Baudrate | 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 |
| Dataformaat | N81, E81, O81 |
| Protocol | Modbus RTU-master/Modbus RTU-slave |
| Polling-definitie | 250 definities voor alle RS-232/485-poorten |
| Gedeeld geheugen | 9600 registers voor elk van AI-, AO-, DI- en DO-data |
| Voeding | |
| Ingangsbereik | +10 VDC ~ +30 VDC (niet-geregeld) |
| Verbruik | 2.5 W |
| Mechanisch | |
| Behuizing | Metaal |
| Afmetingen (mm) | 102 mm x 125 mm x 28 mm (W x H x D) |

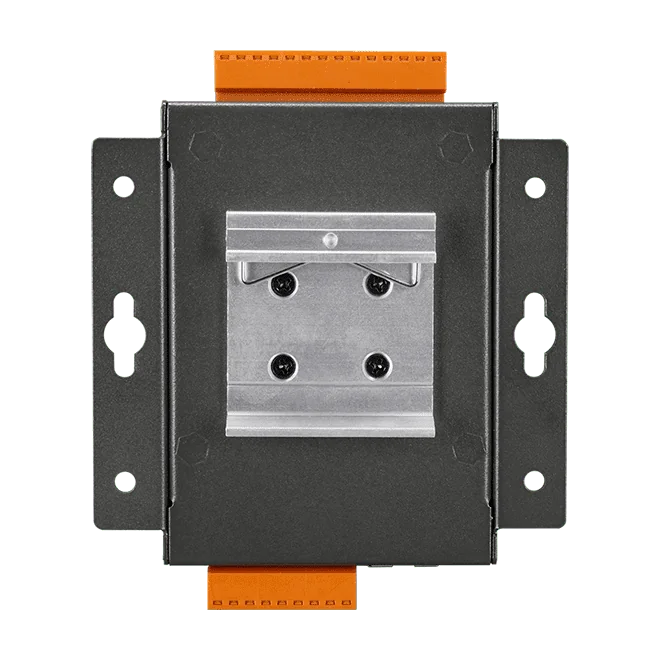

| Installatie | Wandmontage |
| Omgeving | |
| Bedrijfstemperatuur | -25 ~ +75 °C |
| Opslagtemperatuur | -30 ~ +80 °C |
| Luchtvochtigheid | 10 ~ 90% RH, niet-condenserend |
Specificaties zoals gepubliceerd door de fabrikant. Wijzigingen voorbehouden.
