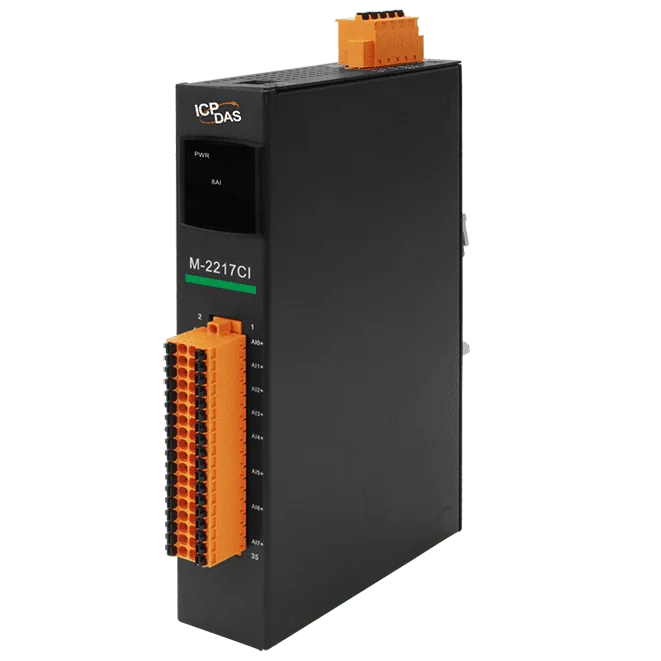

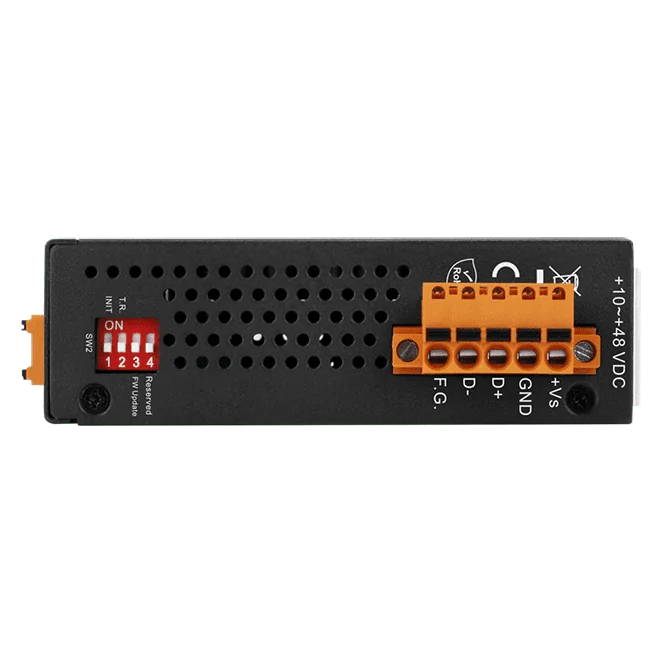

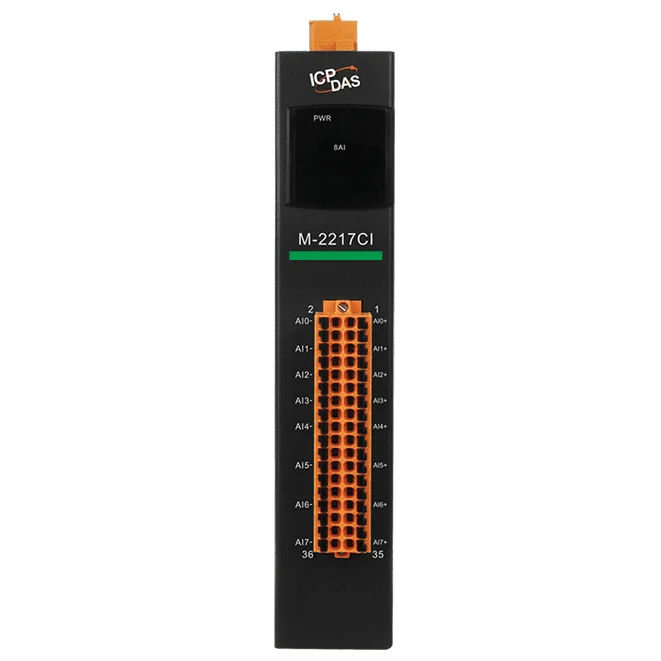

M-2217CI 8-kanaals Differentiële Analoge Ingangsmodule, 3000 VDC Isolatie

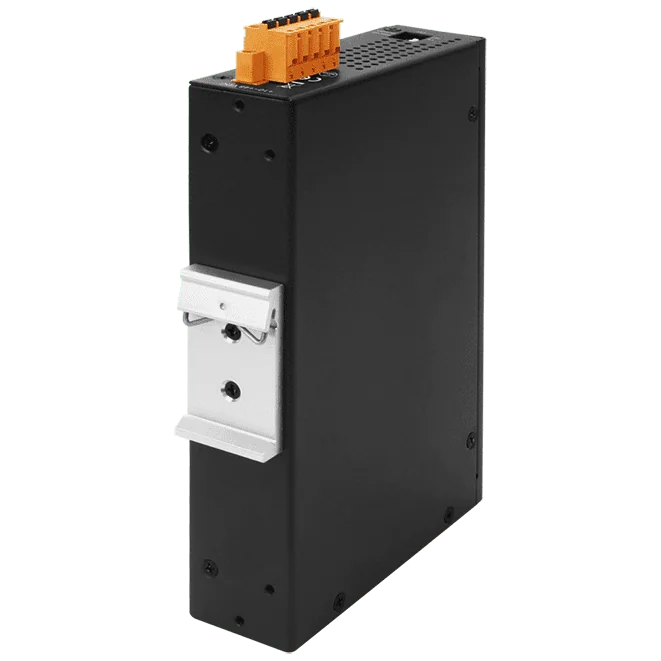

M-2217CI-4 is een differentiële analoge ingangsmodule met 4 kanalen voor RS-485-netwerken, geschikt voor engineers die elektrisch geïsoleerde meetkanalen nodig hebben. Elk kanaal kan softwarematig worden ingesteld voor spannings- of stroomingang en individueel worden geconfigureerd voor het gewenste bereik, van ±1 V tot ±10 V, of 0-20 mA, 4-20 mA en ±20 mA. Op de 4-20 mA-kanalen is open-draaddetectie beschikbaar.De module biedt een selecteerbare samplefrequentie van 200 Hz in de snelle modus of 10 Hz in de normale modus, met getijdstempelde registratie van zowel spannings- als stroomwaarden. Met een resolutie van 16 bit en een nauwkeurigheid van 0,1% van FSR is de module een praktische keuze voor de acquisitie van processignalen op meerdere meetpunten waar datatraceerbaarheid belangrijk is.Voor zware installatieomgevingen beschikt de module over 120 VDC overspanningsbeveiliging, 50 mA overstroombeveiliging bij 110 VDC (max.), EMS-bescherming tegen EFT, ESD en surge, en 3000 VDC kanaal-naar-kanaal-isolatie. Montage gebeurt op DIN-rail, met wandmontage mogelijk via de optionele ASO-0015-set.ToepassingenBewaking van meerkanaals analoge sensoren en transmitters in industriële installatiesAcquisitie van processignalen waarbij kanalen onderling geïsoleerd moeten zijnDatalogging van spannings- en stroomsignalen met tijdstempelsRemote I/O voor RS-485-netwerken in elektrisch ruisrijke omgevingen

De M-2004 CR verbindt vier digitale temperatuursensorpoorten van het type DS18B20 met een RS-485-netwerk; elke poort accepteert een 2-draads of 3-draads sensoraansluiting. Hij is geschikt voor ingenieurs die meerdere meetpunten via Modbus RTU of DCON willen ontsluiten vanuit één DIN-rail-unit.Elke poort ondersteunt maximaal 20 sensoren en kan met daisy-chain-bedrading kabellengtes tot 100 m overbruggen. De DS18B20-sensoren meten van -55 tot +125 °C, met een nauwkeurigheid van ±0,5 °C gespecificeerd tussen -10 en +85 °C, een resolutie van 12 bit en een bemonsteringsfrequentie van 1 Hz.Voor elektrisch verstoorde industriële omgevingen biedt de module EFT-, ESD- en surgebeveiliging, 3000 VDC-isolatie en een programmeerbare watchdog-timer. De module werkt op +10 tot +48 VDC met bescherming tegen omgekeerde polariteit, binnen een bedrijfsbereik van -25 tot +75 °C.ToepassingenMeerpunts temperatuurbewaking in industriële installatiesTemperatuurregistratie via RS-485-netwerken met Modbus RTU of DCON

De M-2017 CR is een 8-kanaals differentiële analoge ingangsmodule voor engineers die spannings- of stroomsignalen willen uitlezen via een RS-485-netwerk. Elk kanaal kan softwarematig op een eigen ingangsbereik worden ingesteld, en met de DIP-schakelaar kiest u voor de module tussen spannings- of stroomingang.Met twee bemonsteringsmodi kiest u zelf tussen snelheid en nauwkeurigheid. De normale modus werkt met 10 Hz totaal en een nauwkeurigheid van ±0,1% van FSR, terwijl de snelle modus 60 Hz totaal haalt met ±0,5% van FSR. De resolutie van 16 bit geldt voor alle ingangsbereiken, van ±150 mV tot ±10 V en ±20 mA, 0 ~ 20 mA en 4 ~ 20 mA.De module is ontworpen voor elektrisch zware omgevingen. Ze verdraagt 240 Vrms overspanning en 50 mA overstroom bij 110 VDC, biedt 3000 VDC isolatie en is voorzien van EFT-, ESD- en surgebeveiliging volgens IEC 61000-4-2, -4 en -5. Dubbele watchdogs voor de module en de communicatie helpen een installatie die gevoelig is voor storingen draaiende te houden.ToepassingenBewaking van spannings- en stroomsignalen in zware industriële omgevingenAnaloge dataverzameling op afstand via Modbus RTU- of DCON RS-485-netwerken

De M-2018-16 CR is een differentiële analoge ingangsmodule met 16 kanalen voor RS-485-netwerken. Elk kanaal accepteert thermokoppel-, spannings- of stroomsignalen, zodat één module meerdere sensortypen in één DIN-railpunt kan bedienen. Thermokoppelkanalen beschikken over open-draaddetectie, waarmee ingenieurs snel een onderbroken sensorlus kunnen opsporen.De voorste ingangsbeveiliging is ingebouwd. De ingangen verdragen een overspanning van 120 VDC en beschikken over EMS-beveiliging tegen EFT-, ESD- en surge-gebeurtenissen, terwijl 3000 VDC interne isolatie binnen de module betrouwbaar bedrijf ondersteunt in elektrisch stoorrijke installaties. Een resolutie van 16 bit en een nauwkeurigheid van 0,1% van FSR zorgen voor stabiele meetwaarden voor procesbewaking.Communicatie verloopt via een RS-485-poort die Modbus RTU en DCON ondersteunt, met baudrates van 1200 tot 115200 bps. Een programmeerbare module- en communicatiewatchdog helpt de module zich te herstellen van storingen, en het apparaat werkt op een voeding van +10 tot +48 VDC binnen een bedrijfsbereik van -25 tot +75 °C.ToepassingenTemperatuurmeting met thermokoppelsensoren in industriële automatiseringAcquisitie van spannings- en stroomsignalen op RS-485 Modbus RTU- of DCON-netwerkenProcesbewaking in elektrisch veeleisende industriële omgevingen
