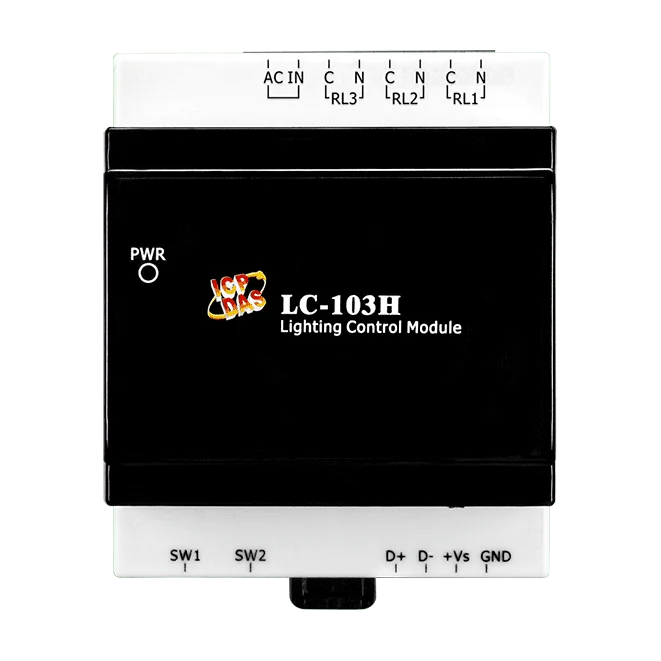

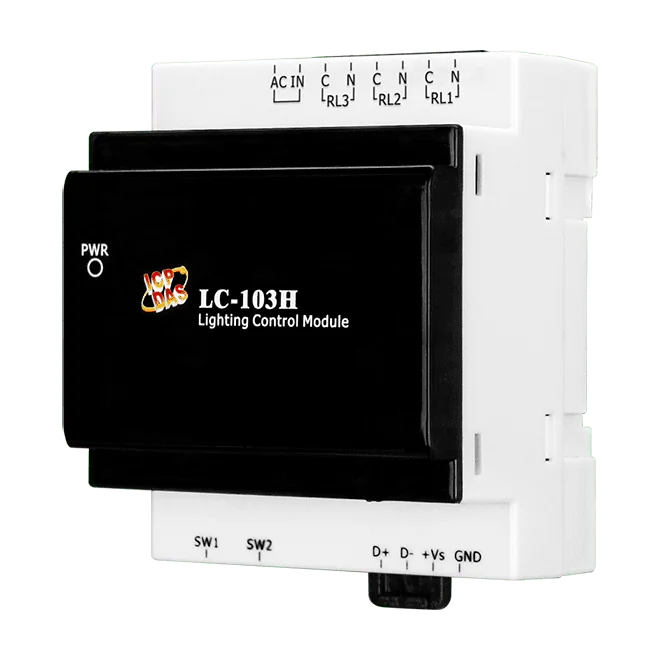

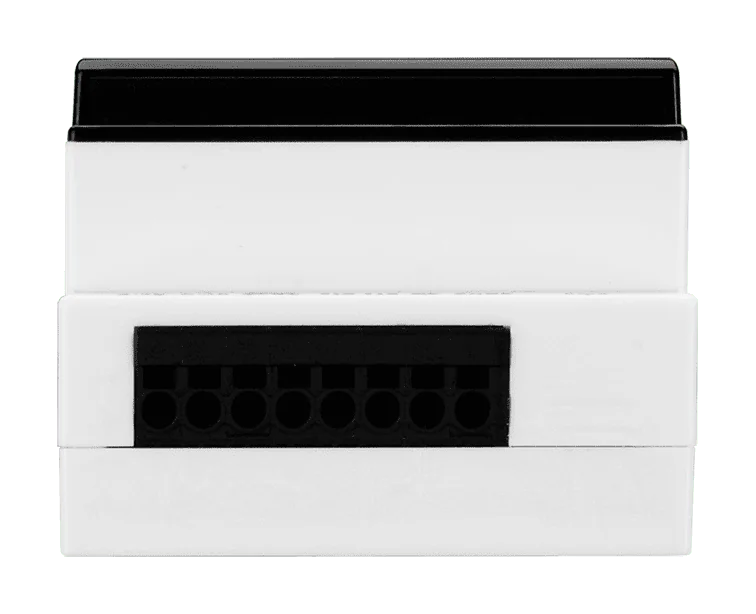

LC-103H Lichtregelmodule, 1-kanaals AC-digitale ingang en 3-kanaals relaisuitgang
DIN-rail lichtregelmodule met één geïsoleerde 90 ~ 240 VAC digitale ingang en drie form A-relaisuitgangen van 16 A, met RS-485-ondersteuning voor Modbus RTU en DCON.
- Drie form A-vermogensrelais, 16 A @ 250 VAC of 16 A @ 30 VDC, voor het schakelen van verlichtingscircuits
- Ondersteuning voor verlichtingsbelastingen: gloeilampen 40 W/220 VAC x 8 sets, LED-voorschakelapparaten 40 W/220 VAC x 10 sets
- Geïsoleerde wet-contact digitale ingang, 90 ~ 240 VAC, die de relaisvolgorde rechtstreeks aanstuurt
- 5000 Vrms isolatie binnen de module
- ±2 kV surge-, ±4 kV luchtontlading (ESD)- en ±2 kV EFT-bescherming

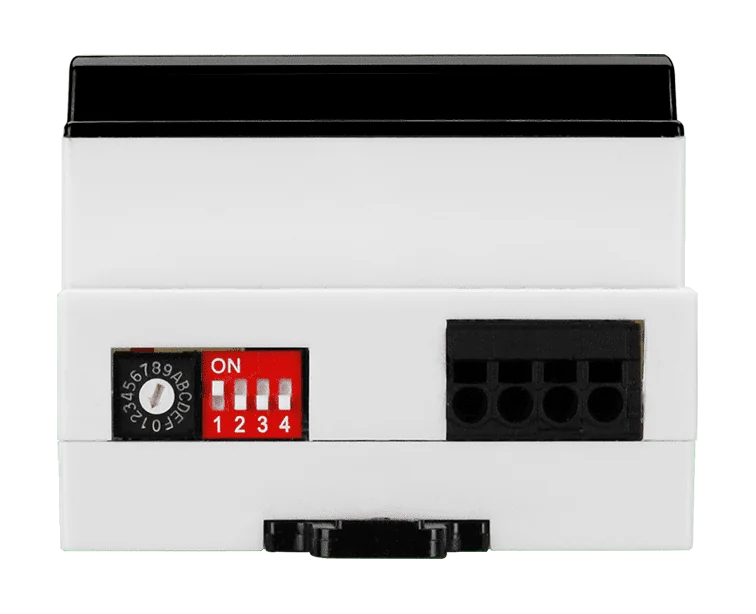

- RS-485-poort met Modbus RTU en DCON, 9600 bps, afzonderlijke adressen per protocol in te stellen via hardware
€ 91,00 per stuk
| 1-9 st. | € 91,00 | |
|---|---|---|
| 10-30 st. | € 86,00 | −5 % |
| 31+ st. | € 82,00 | −10 % |
Productinformatie "LC-103H Lichtregelmodule, 1-kanaals AC-digitale ingang en 3-kanaals relaisuitgang"
De LC-103H CR schakelt verlichtingsbelastingen rechtstreeks vanaf een netspanningsingang, waardoor een engineer een eenvoudige relaisvolgorde kan opbouwen zonder externe hostcontroller. De enkele geïsoleerde AC-digitale ingang stuurt drie vermogensrelais aan, elk een form A-contact (SPST N.O.) met een nominale belasting van 16 A bij 250 VAC of 30 VDC. De bediening is lokaal; er is geen software nodig om de relaiskanalen te besturen.
De module is geschikt voor lampen en belastingen met elektronische voorschakelapparaten, met een vermogen van 40 W bij 220 VAC voor maximaal 8 sets gloeilampen of 10 sets LED-voorschakelapparaten. De bescherming omvat 5000 Vrms isolatie binnen de module, ±2 kV surge- en EFT-immuniteit op de voeding, en ±2 kV contact- en ±4 kV luchtontlading (ESD).
Wanneer externe bediening of statusbewaking nodig is, ondersteunt de RS-485-poort Modbus RTU en DCON bij 9600 bps, N, 8, 1. Via hardwareconfiguratie kunnen voor elk protocol afzonderlijke adressen worden ingesteld. De module wordt gevoed met 10 ~ 30 VDC, neemt maximaal 0,5 W op en wordt op een DIN-rail gemonteerd.
Toepassingen
- Verlichtingsregeling in gebouwautomatisering
- Verlichtingscircuits in domotica
- Schakelen van gloeilamp- en LED-voorschakelbelastingen
| Bedrijfstemperatuur: | -25 ~ +75 °C |
|---|---|
| Digitale ingangen: | 1 |
| Isolatie: | 5000 Vrms |
| Montage: | DIN-rail |
| Poorten: | 1 |
| Producttype: | Verlichtingsregelmodule |
| Relaisuitgangen: | 3 |
| Voedingsingang: | 10 ~ 30 VDC |
| Interface: | RS-485 |
| Protocol: | DCON, Modbus RTU |
Specificaties
| Software | |
|---|---|
| Functie | Lokale en externe directe besturing relais AAN/UIT en externe statusbewaking |
| EMS-bescherming | |
| EFT (IEC 61000-4-4) | ±2 kV voor voeding |
| ESD (IEC 61000-4-2) | ±2 kV contact per klem ±4 kV lucht voor willekeurig punt |
| Surge (IEC 61000-4-5) | ±2 kV voor voeding |
| LED-indicatoren | |
| Status | 1 LED als voedingsindicator |
| Digitale ingang | |
| Kanalen | 1 |
| Type | Natcontact, 90 ~ 240 VAC |
| ON-spanningsniveau | 65 VAC |
| OFF-spanningsniveau | 56 VAC |
| Isolatie | 5000 Vrms |
| Ingangsimpedantie | 68 KΩ, 1 W |
| Relaisuitgang | |
| Kanalen | 3 |
| Type | Vermogensrelais, vorm A (SPST N.O.) |
| Contactwaarde | 16 A @ 250 VAC of 16 A @ 30 VDC |
| Schakeltijd | 10 ms max. |
| Vrijgavetijd | 5 ms max. |
| Elektrische levensduur | 120.000 bedrijfscycli |
| Mechanische levensduur | 5.000.000 schakelingen. |
| Toepassingsspecificatie | (1).Gloeilamp: 40W/ 220VAC * 8 sets (2).LED(elektronische ballast): 40W/ 220VAC *10 sets |
| COM-poorten | |
| Poorten | 1 x RS-485 |
| Baudrate | 9600 bps |
| Dataformaat | (N, 8, 1) |
| Protocol | Modbus RTU/DCON |
| Voeding | |
| Ingangsbereik | 10 ~ 30 VDC |
| Verbruik | 0,5 W Max. |
| Mechanisch | |
| Afmetingen (mm) | 72 x 100 x 59 (W x L x H) |
| Installatie | DIN-rail |
| Omgeving | |
| Bedrijfstemperatuur | -25 ~ +75°C |
| Opslagtemperatuur | -30 ~ +75°C |
| Luchtvochtigheid | 10 ~ 95% RH, niet-condenserend |
Specificaties zoals gepubliceerd door de fabrikant. Wijzigingen voorbehouden.
