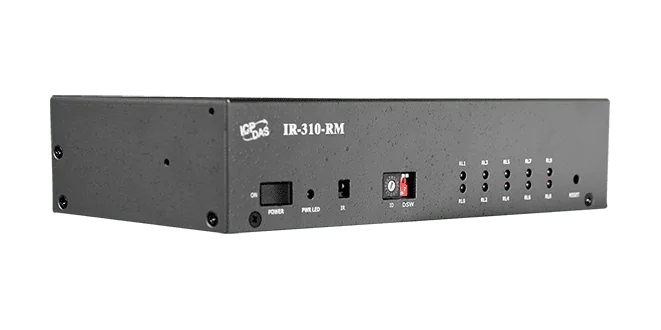

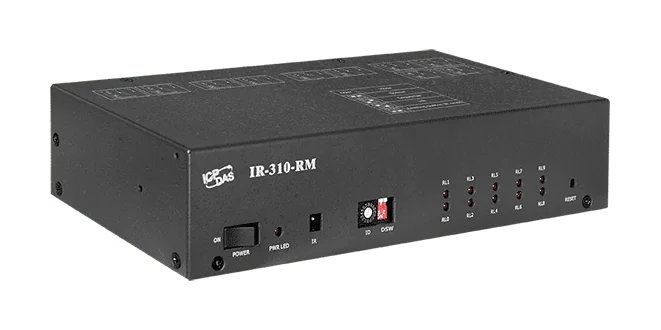

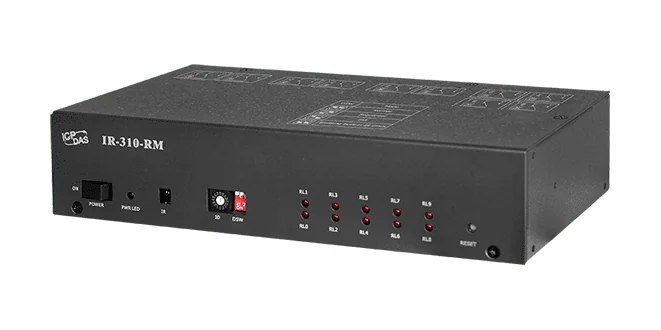

IR-310-RM IR-gestuurde 10-kanaals relaismodule met hoog vermogen, Modbus RTU
10-kanaals relaismodule met hoog vermogen, met IR-afstandsbediening en seriële Modbus RTU-interface, schakelt belastingen tot 10 A per kanaal via NO/NC-contacten.
- 10 kanalen: vier hoogvermogen relaisuitgangen van 10 A en zes van 5 A, Form C SPDT
- NO- en NC-aansluitklemmen en een beveiligingscircuit op elk kanaal
- Volgordebesturing en tot 5 onderling vergrendelde relaisparen
- RS-232- en RS-485-interface met Modbus RTU-slaveprotocol
- Netwerk-ID's 1 ~ 15 (hardware) en 1 ~ 247 (software)
- IR-besturing: 64 aangepaste en 32 ingebouwde commando's, ingebouwde ontvanger plus 3,5 mm-aansluiting voor CA-IR-001
€ 347,00 per stuk
| 1-9 st. | € 347,00 | |
|---|---|---|
| 10-30 st. | € 330,00 | −5 % |
| 31+ st. | € 312,00 | −10 % |
Productinformatie "IR-310-RM IR-gestuurde 10-kanaals relaismodule met hoog vermogen, Modbus RTU"
IR-310-RM is een relaismodule met 10 kanalen en hoog vermogen voor het schakelen van op het lichtnet aangesloten apparaten en belastingen. Hij biedt vier kanalen van 10 A en zes kanalen van 5 A, elk als Form C (SPDT) met NO- en NC-aansluitklemmen en een eigen beveiligingscircuit. De relais kunnen onafhankelijk of in volgorde worden bediend, via RS-232/RS-485 met Modbus RTU als slave, of met een infrarood afstandsbediening.
Er kunnen tot vijf onderling vergrendelde relaisparen worden geconfigureerd, geschikt voor omkeer- of richtingsschakeling, zoals CW/CCW-motorbesturing. Relaiswaarden bij inschakeling en een stroomuitvalgeheugen zorgen ervoor dat de module na een onderbreking van de voeding een gedefinieerde toestand herstelt.
De IR-310-RM CR wordt geleverd met 64 aangepaste IR-commando's en 32 ingebouwde IR-commando's voor relaisbesturing, en is ontworpen voor handmatige of automatische stroomschakeling, verlichtingsscenario's en energiebesparing.
Toepassingen
- e-Classroom-service
- Besturing van verlichtingsscenario's
- Domotica en gebouwautomatisering
- Handmatige en automatische stroomschakeling
- Energiebesparing
- Vergrendelde schakeling, bijvoorbeeld CW/CCW-motorbesturing
| Bedrijfstemperatuur: | -25 ~ +75 °C |
|---|---|
| Producttype: | Relaismodule |
| Relaisuitgangen: | 10 |
| Interface: | RS-232, RS-485 |
| Protocol: | Modbus RTU |
Specificaties
| CPU-module | |
|---|---|
| NET ID | Hardware: 1 ~ 15 Software: 1 ~ 247 |
| LED-indicatoren | |

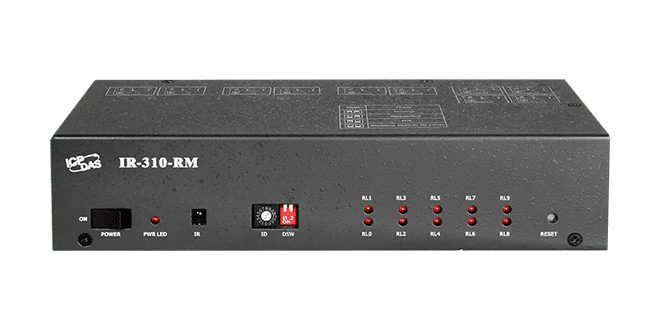

| Status | 1 x Voedingsindicatie 10 x Indicatoren relaisuitgang |
| Infrarood | |
| IR-afstandsbedieningscommando's | 64 IR-commando's (#0 ~ #63) overeenkomend met zelfgedefinieerde relaistoestanden. 32 IR-commando's (#192 ~ #223) overeenkomend met ingebouwde relaistoestanden. |
| IR-afstandsbedieningsingang | 1 x Ingebouwde IR-ontvanger 1 x 3,5 mm audio-aansluiting (voor CA-IR-001) |
| Relaisuitgang | |
| Kanalen | 10 |
| Type | Form C-relais SPDT |
| Contactwaarde | 5A @220VAC voor RL0, RL1 & RL6~RL9 10A @220VAC voor RL2 ~ RL5 (Bedrijfstemperatuur: 25°C) |
| Schakeltijd | 10 ms voor RL0, RL1 & RL6 ~ RL9, 15 ms voor RL2 ~ RL5 |
| Vrijgavetijd | 5 ms voor RL0, RL1 & RL6 ~ RL9 10 ms voor RL2 ~ RL5 |
| Elektrische levensduur | 1 × 10^5 OPS |
| Mechanische levensduur | 1 × 10^7 OPS |
| COM-poorten | |

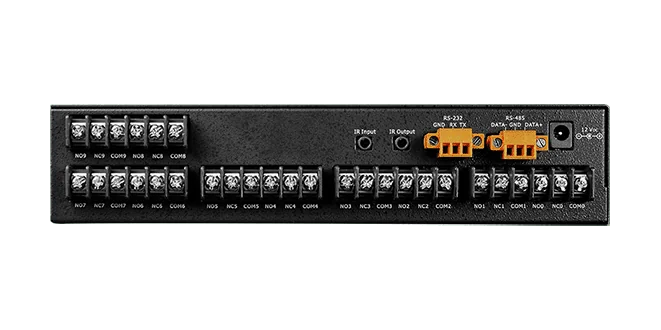

| Poorten | RS-232 (TxD, RxD, GND) RS-485 (DATA+, DATA-) |
| Baudrate | 9600, 19200, 38400, 57600, 115200 bps |
| Dataformaat | Pariteit: geen, databits: 8, stopbits: 1 |
| Protocol | Modbus RTU-slave |
| Voeding | |
| Verbruik | 6,5 W (max) |
| Mechanisch | |
| Afmetingen (mm) | 220 x 113 x 48 (W x L x H) |
| Omgeving | |
| Bedrijfstemperatuur | -25 ~ +75 °C |
| Opslagtemperatuur | -30 ~ +80 °C |
| Luchtvochtigheid | 10 ~ 95% RH, niet-condenserend |
Specificaties zoals gepubliceerd door de fabrikant. Wijzigingen voorbehouden.
