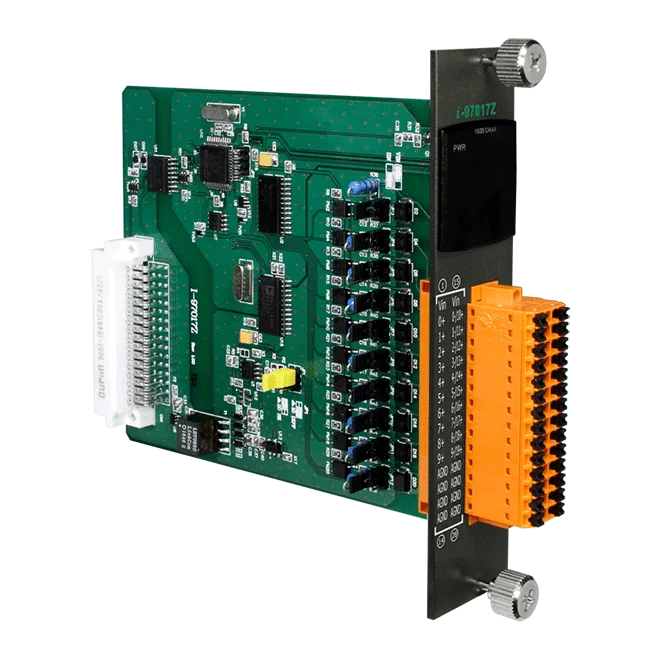

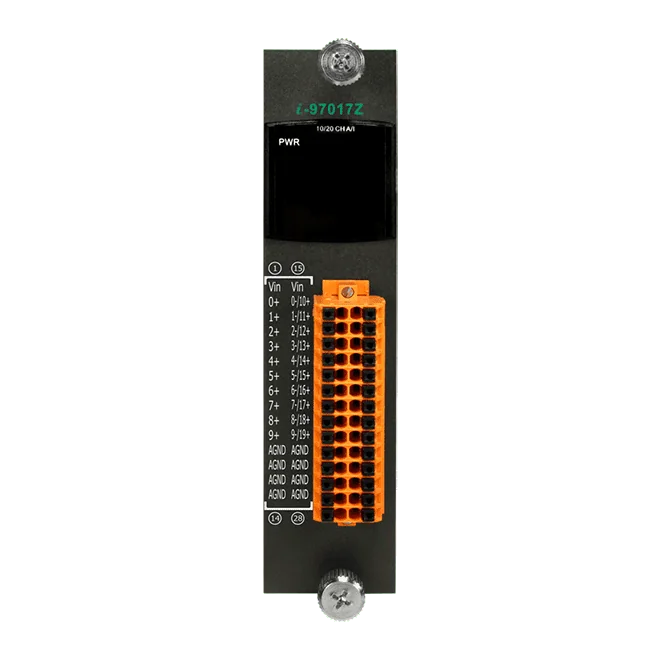

I-97017Z 10/20-kanaals analoge ingangsmodule met 240 Vrms overspanningsbeveiliging
16-bit analoge ingangsmodule met 10 differentiële of 20 single-ended kanalen, met jumperinstelbare spannings- of stroomingangen en 240 Vrms overspanningsbeveiliging op elk kanaal.
- 10 differentiële of 20 single-ended analoge ingangen, instelbaar met jumpers
- Individuele kanaalconfiguratie met een bereikkeuze van ±150 mV tot ±10 VDC, ±20 mA en 0 ~ +20 mA of +4 ~ +20 mA
- 240 Vrms overspanningsbeveiliging en 50 mA overstroombeveiliging bij 110 VDC/VAC
- 16-bit resolutie met bemonstering in normale modus (10 Hz totaal) en snelle modus (50 Hz totaal)
- Open draad detectie per kanaal voor +4 ~ +20 mA-ingangen
- 3000 VDC isolatie binnen de module en ±4 kV ESD-beveiliging op elke aansluiting
€ 347,00 per stuk
| 1-9 st. | € 347,00 | |
|---|---|---|
| 10-30 st. | € 330,00 | −5 % |
| 31+ st. | € 312,00 | −10 % |
Productinformatie "I-97017Z 10/20-kanaals analoge ingangsmodule met 240 Vrms overspanningsbeveiliging"
I-97017Z is een analoge ingangsmodule voor ingenieurs die een mix van spannings- en stroomsignalen op één RS-485-knooppunt willen meten. Elk van de 10 differentiële of 20 single-ended kanalen kan een eigen ingangsbereik krijgen, van millivoltbereiken tot 10 VDC en 20 mA, met de opties 0 ~ +20 mA en +4 ~ +20 mA. De keuze tussen spannings- en stroomingang wordt met jumpers gemaakt.
De module is ontworpen voor zware signaalomgevingen. Elk kanaal verdraagt in differentiële modus 240 Vrms overspanning, en elke analoge ingang heeft 50 mA overstroombeveiliging bij 110 VDC/VAC. Voor de +4 ~ +20 mA-ingangen is er per kanaal open draad detectie, en 3000 VDC isolatie binnen de module scheidt de veldzijde van de rest van het circuit.
De bemonstering kan worden ingesteld op de normale modus met 10 Hz totaal of de snelle modus met 50 Hz totaal, zodat de module kan worden afgestemd op de reactietijd die het proces vereist. Een resolutie van 16 bit, een modulewatchdog en een communicatiewatchdog ondersteunen betrouwbaar bedrijf, waarbij de module via DCON op één RS-485-poort rapporteert.
Toepassingen
- Industriële automatisering
- Industriële machines
- Gebouwautomatisering
- Voedings- en drankensystemen
- Halfgeleiderfabricage
- Regelsystemen
| Analoge ingangen: | 10 differentieel / 20 single-ended |
|---|---|
| Bedrijfstemperatuur: | -25 ~ +75 °C |
| Isolatie: | 3000 VDC |
| Poorten: | 1 |
| Producttype: | Module analoge ingang |
| Interface: | RS-485 |
| Protocol: | DCON |
Specificaties
| CPU-module | |
|---|---|
| Watchdog-timer | Ja, module (1,6 seconden), communicatie (programmeerbaar) |
| Isolatie | |
| Intra-modulaire isolatie | 3000 VDC |
| EMS-bescherming | |
| ESD (IEC 61000-4-2) | ±4 kV contact per klem ±8 kV lucht voor willekeurig punt |
| RS-immuniteit (IEC 61000-4-3) | ±4 kV voor voeding |
| LED-indicatoren | |
| Status | 1 x Voeding en communicatie |
| Analoge ingang | |
| Kanalen | 10 differentieel of 20 single-ended (zie opmerking 1), jumperkeuze |
| Bereik | ±150 mV, ±500 mV, ±1 VDC, ±5 VDC, ±10 VDC, ±20 mA, 0 ~ +20 mA, +4 ~ +20 mA (via jumper selecteerbaar) |
| Resolutie | 16-bit |
| Nauwkeurigheid | Normale modus: ±0,1% van FSR Snelle modus: ±0,5% van FSR |
| Bemonsteringssnelheid | Normale modus: 10 Hz (totaal) Snelle modus: 50 Hz (totaal) |
| Bandbreedte | Normale modus: 15,7 Hz Snelle modus: 78,7 Hz |
| Ingangsimpedantie | Spanning: 2 MΩ (differentieel), 1 MΩ (single-ended) Stroom: 125 Ω |
| Common-mode-onderdrukking | 86 dB |
| Normale modus onderdrukking | 100 dB |
| Overspanningsbeveiliging | Differentieel: 240 Vrms Enkelvoudig: 150 Vrms |
| Overstroombeveiliging | 50 mA max. bij 110 VDC/VAC max. |
| Configuratie per afzonderlijk kanaal | Ja |
| Nulpuntdrift | ±20 μV/°C |
| Spanbreedte-drift | ±25 ppm/°C |
| COM-poorten | |
| Poorten | 1 x RS-485 |
| Baudrate | 1200 tot 115200 bps |
| Dataformaat | N, 8, 1 |
| Protocol | DCON |
| Voeding | |
| Verbruik | 0,5 W Max. |
| Mechanisch | |
| Afmetingen (mm) | 31 x 134 x 144 (W x L x H) |
| Omgeving | |
| Bedrijfstemperatuur | -25 ~ +75 °C |
| Opslagtemperatuur | -40 ~ +85 °C |
| Luchtvochtigheid | 10 ~ 90% RH, niet-condenserend |
Specificaties zoals gepubliceerd door de fabrikant. Wijzigingen voorbehouden.
