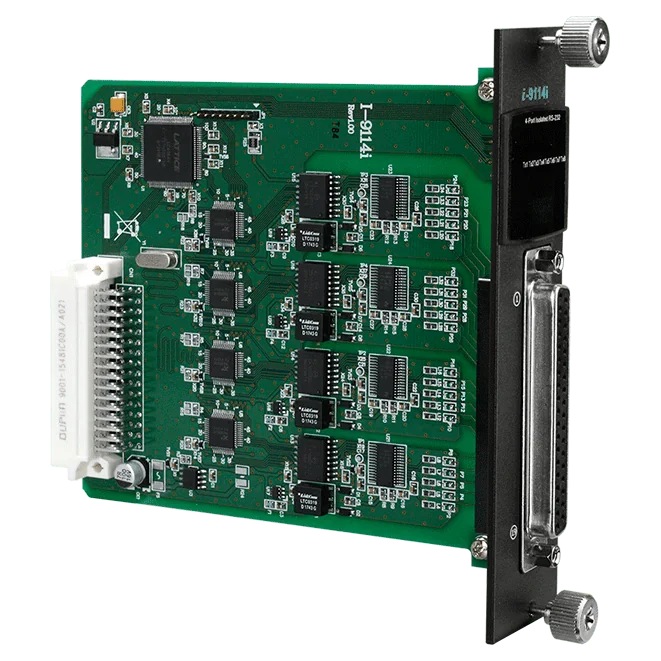

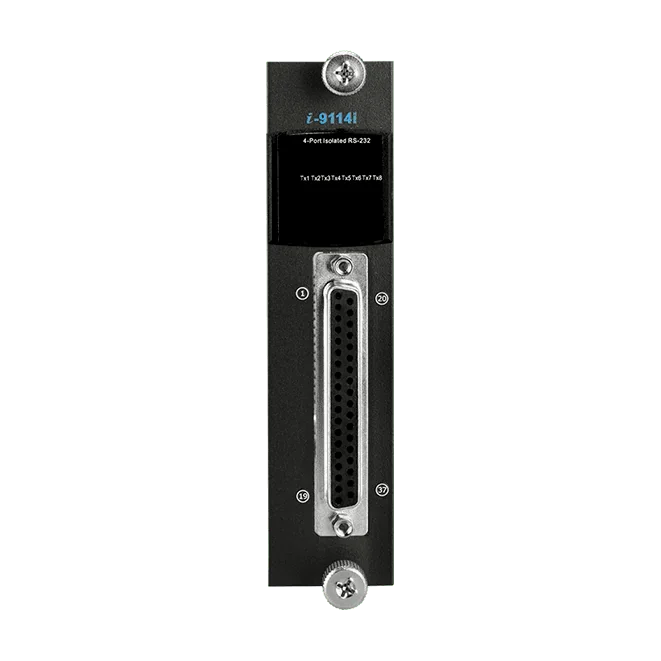

I-9114i 4-Port Geïsoleerde RS-232 Seriële Communicatiemodule
Vier geïsoleerde RS-232 seriële poorten voor de I-9K/I-97K-serie, met een 128-byte FIFO per poort en baudrates tot 115200 bps voor barcodelezers, printers en meetinstrumenten.
- Vier geïsoleerde RS-232 poorten op één module
- Baudrates tot 115200 bps met full-duplex communicatie
- Intern hardware-FIFO van 128 byte per poort
- Configureerbare databits, stopbits en pariteitsopties
- 2500 VDC isolatie binnen de module
- ±4 kV contact-ESD-bescherming op elk kanaal
€ 304,00 per stuk
| 1-9 st. | € 304,00 | |
|---|---|---|
| 10-30 st. | € 289,00 | −5 % |
| 31+ st. | € 273,00 | −10 % |
Productinformatie "I-9114i 4-Port Geïsoleerde RS-232 Seriële Communicatiemodule"
De I-9114i CR voegt vier geïsoleerde RS-232 seriële poorten toe aan PAC- en remote I/O-systemen, waardoor engineers seriële apparaten zoals barcodelezers, seriële printers, intelligente sensoren en meetinstrumenten kunnen aansluiten zonder een apart serieel netwerk aan te leggen.
Elke poort beschikt over een intern hardware-FIFO van 128 byte en ondersteunt baudrates tot 115200 bps, met full-duplex communicatie. De gegevensformaten omvatten 5 tot 8 databits, 1, 1,5 of 2 stopbits, en None, Even, Odd, Mark of Space pariteit. Elk kanaal is getest op ±4 kV contact-ESD (IEC 61000-4-2), en de isolatie binnen de module bedraagt 2500 VDC.
De module maakt deel uit van de I-9K/I-97K-serie en heeft een maximaal opgenomen vermogen van 1,75 W. De afmetingen bedragen 31 x 134 x 134 mm (B x L x H) en de module werkt van -25 tot +75 °C, met opslag van -40 tot +85 °C.
Toepassingen
- Fabrieksautomatisering
- Gebouwautomatisering
- Domotica
- Seriële aansluiting van barcodelezers en seriële printers
- Aansluiting van intelligente sensoren en meetinstrumenten
| Bedrijfstemperatuur: | -25 ~ +75 °C |
|---|---|
| Isolatie: | 2500 VDC |
| Poorten: | 4 |
| Producttype: | Serieel I/O-module |
| Interface: | RS-232 |
Specificaties
| Isolatie | |
|---|---|
| Intra-modulaire isolatie | 2500 VDC |
| EMS-bescherming | |
| ESD (IEC 61000-4-2) | ±4 kV contact per kanaal |
| LED-indicatoren | |
| Status | 1 x Voeding en communicatie 4 x TxD 4 x RxD |
| COM-poorten | |
| Poorten | 4 x RS-232 |
| Baudrate | 115200 bps max. |
| Pariteit | Geen, Even, Oneven, Mark, Space |
| Databit | 5, 6, 7, 8 |
| Stopbit | 1, 1.5, 2 |
| FIFO-grootte | Intern 128 bytes per poort |
| Voeding | |
| Verbruik | 1,75 W max. |
| Mechanisch | |
| Afmetingen (mm) | 31 x 134 x 134 (W x L x H) |
| Omgeving | |
| Bedrijfstemperatuur | -25 ~ +75 °C |
| Opslagtemperatuur | -40 ~ +85 °C |
| Luchtvochtigheid | 10 ~ 90% RH, niet-condenserend |
Specificaties zoals gepubliceerd door de fabrikant. Wijzigingen voorbehouden.
