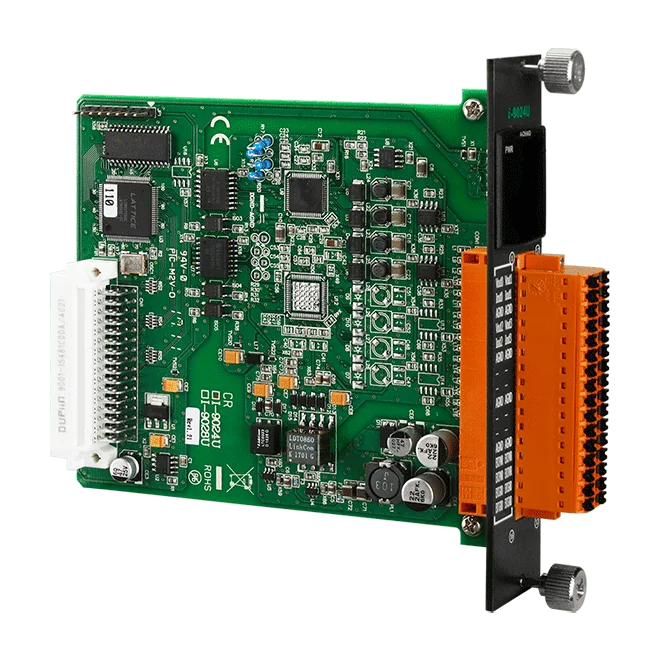

I-9024U 4-ch Geïsoleerde Analoge Uitgangsmodule, Spanning en Stroom

De I-9028U CR is een analoge uitgangsmodule met acht kanalen en bronuitgang (source-type) voor de I-9K/I-97K-serie. Elk kanaal wordt afzonderlijk ingesteld, zodat één module een combinatie van 0 ~ 5 V, ±5 V, 0 ~ 10 V, ±10 V, +4 ~ +20 mA en 0 ~ +20 mA signalen kan leveren. Het bereik wordt per kanaal gekozen en niet voor de hele module.Geschikt voor installaties waarin de uitgangen in een bekende toestand moeten starten en blijven. Voor de kanalen kunnen de inschakelwaarde en de veilige waarde worden ingesteld, er is open draadbewaking voor het bereik +4 ~ +20 mA, en elke uitgang is beveiligd tegen kortsluiting. De module biedt 3000 VDC isolatie tussen de kanalen onderling en ±4 kV contact-ESD-bescherming op elke aansluiting.De module wordt via het klemmenblok gevoed met 15 ~ 30 VDC, neemt maximaal 2 W op en is ontworpen voor bedrijf bij -25 ~ +75 °C. De afmetingen zijn 31 x 134 x 144 mm (B x L x H).ToepassingenAnaloge regeluitgangen in PAC I/O-systemen van de I-9K/I-97K-serieUitbreiding van het aantal analoge uitgangspunten in bestaande I-9K/I-97K-installaties

I-9024 CR is een 4-kanaals analoge uitgangsmodule voor systemen uit de I-9K/I-97K-serie. Elk kanaal wordt afzonderlijk ingesteld, zodat één module een mix van ±10 V spanningsuitgangen en 0 ~ +20 mA stroomuitgangen kan leveren, met 14-bit resolutie.Beveiligingsfuncties omvatten kortsluitbeveiliging op de uitgangen en open draad-detectie voor stroomuitgangen. Een scheidingsbarrière van 3000 VDC binnen de module en een contact-ESD-classificatie van ±4 kV op elke aansluiting helpen de module veeleisende installaties te doorstaan. De RF-immuniteit wordt opgegeven als gelijk aan de niveaus die zijn vastgelegd in IEC 61000-4-3.Belangrijke bedrijfsgegevens zijn een responstijd van 25 us per kanaal, een nauwkeurigheid van ±0,1% van FSR voor spanning en ±0,2% van FSR voor stroom, en een bedrijfsbereik van -25 ~ +75 °C. Het maximale stroomverbruik bedraagt 2 W.ToepassingenAnaloge regeluitgangen voor industriële automatiseringssystemenAansturing van ±10 V spanningsingangen en 0 ~ +20 mA stroomlussen op veldapparaten

De I-9012 CR is een analoge ingangsmodule met 8 kanalen en 16-bits resolutie, ontworpen voor toepassingen die snelle en nauwkeurige spanningsacquisitie vereisen. Elk kanaal kan bemonsteren tot 200 kS/s in de enkelkanaals pacer-modus, en het ingangsbereik is in te stellen op ±5 V of ±10 V.Triggeruitgang- en triggeringangspennen maken het mogelijk om meerdere I-9012-modules in een keten te schakelen, zodat ze op exact hetzelfde moment bemonsteren. Dit is geschikt voor multimodule-acquisitie waarbij tijdsynchronisatie belangrijk is. Een FIFO-buffer van 8 kbyte buffert de conversiedata.De module biedt 2500 VDC isolatie binnen de module en ESD-bescherming met een waarde van ±4 kV contact en ±8 kV lucht. De module is RoHS-conform en werkt in een temperatuurbereik van -25 tot +75 °C.ToepassingenGesynchroniseerde multimodule-dataacquisitieSnelle spanningsmeting in PAC I/O-systemen

De I-9014 CR is een analoge ingangsmodule voor engineers die snelle en nauwkeurige spannings- en stroommetingen nodig hebben binnen een I-9K/I-97K-serie systeem. De kanalen zijn via jumpers te configureren als 16 single-ended of 8 differentiële ingangen, met bereiken van ±10 V, ±5 V, ±2,5 V, ±1,25 V en ±20 mA.De Magic Scan-functie van de module maakt het mogelijk om individuele kanalen op verschillende ingangsbereiken te bemonsteren. Bij het scannen van een enkel kanaal blijft de samplefrequentie behouden op 250 kS/s. Magic Scan kan werken als een standaard scan of als een Virtual Sample and Hold-functie, wat een goedkoper alternatief biedt voor hardware sample-and-hold op veel analoge ingangskaarten.Een FIFO-buffer van 4 K-woorden slaat conversies lokaal op de module op. Wanneer het aantal samples een vooraf ingesteld FIFO-niveau overschrijdt, stuurt een interrupt een melding naar de host. Dit is geschikt voor tijdkritische logging en trillingsmetingen waarbij de host geen data mag missen. Externe triggering na de trigger, en interne of externe start, worden ondersteund.ToepassingenSnelle dataacquisitiesystemenTrillingsanalyse
