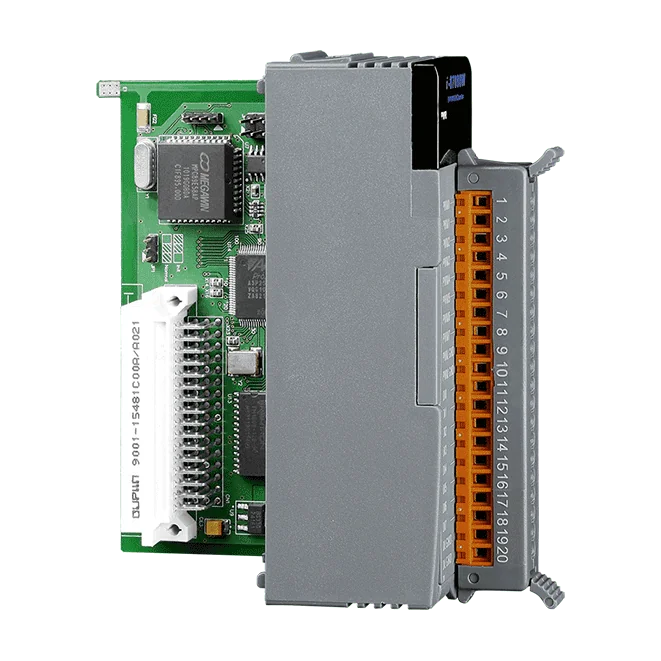

I-87088W-G 8-kan PWM-uitgang en 8-kan hogesnelheidstelleringang module

De I-87088W-G/S biedt acht PWM-uitgangskanalen en acht hogesnelheids-tellerinvoeren in één I-8K/I-87K PAC I/O-module. PWM wordt gebruikt om analoog aandrijvende belastingen aan te sturen door een digitale uitgang te schakelen met een variabele dutycycle en frequentie, wat geschikt is voor positie- of snelheidsregeling van motoren, lampdimming en regeling van ventilatortoerental.Voor de PWM-uitgangen kan afhankelijk van de toepassing de burst- of continumodus worden gekozen, en elk kanaal kan afzonderlijk of in gesynchroniseerde werking draaien. De uitgang kan worden gestart via software of een hardwaretrigger. Elk digitaal invoerkanaal kan daarnaast werken als teller tot 1 MHz, met 32-bits tellingen.De /S-variant maakt het mogelijk de belastingspanning voor zowel de PWM-uitgangen als de tellerkanalen te verhogen van +3,5 naar +50 V. De prijslijst voor deze bestelcode bevat een externe DN-8P8C/S-printplaat.ToepassingenRegelen van motorpositie of -snelheidDimmen van lamphelderheidRegelen van ventilatortoerental

De I-87082W-G CR is een tweekanaals teller- en frequentie-ingangsmodule voor engineers die snelle pulstelling of frequentiemeting nodig hebben binnen een I-8K/I-87K PAC I/O-systeem. Elk kanaal kan worden ingesteld voor teller- of frequentiebedrijf, met 32-bit tellingen en ingangen tot 100 kHz.Elke ingang kan naar keuze geïsoleerd of niet-geïsoleerd worden ingesteld, afhankelijk van de signaalbron. Geïsoleerde ingangen bieden 3750 Vrms isolatie en accepteren ON-niveaus van +3,5 VDC tot +30 VDC. Niet-geïsoleerde ingangen gebruiken een programmeerbare drempel tussen 0 en +5 VDC. Een programmeerbaar digitaal filter en een laagdoorlaatfilter helpen ruis te onderdrukken bij pulsbreedtes die korter zijn dan de minimale hoge of lage breedte.Twee sink-type open-collectoruitgangen zorgen voor programmeerbare alarmsignalering, en de module beschikt over een RS-485-poort met het DCON-protocol. Een dubbele watchdog, met een modulewatchdog van 1,6 seconden en een programmeerbare communicatiewatchdog, voegt bewaking toe voor onbemande installaties.ToepassingenGebouwautomatiseringFabrieksautomatiseringMachineautomatiseringOnderhoud op afstandDiagnose op afstandTestapparatuur

De I-87084W-G CR is een 32-bit snelle ingangsmodule voor ingenieurs die pulsen willen tellen, frequentie willen meten of encoderpositie willen uitlezen op een PAC I/O-backplane. Elk van de acht kanalen kan afzonderlijk worden ingesteld, zodat sommige kanalen als optellers kunnen werken terwijl andere frequentie meten, als op- en aftellers fungeren of encodersignalen uitlezen.De module beschikt over een programmeerbaar digitaal filter dat stoorpulsen onderdrukt die smaller zijn dan de minimale hoge of lage duur, en dit filter werkt zowel bij geïsoleerde als niet-geïsoleerde ingangen. In de telmodus behoudt een virtuele batterijbackup de tellerstanden. De isolatie wordt met een jumper geselecteerd en de module is gespecificeerd voor 2000 VDC interne isolatie binnen de module.Communicatie verloopt via een enkele RS-485-poort met het DCON-protocol op 1200 tot 115200 bps. De module is gespecificeerd voor een bedrijfstemperatuur van -25 ~ +75 °C en is gecertificeerd voor CE, UKCA, FCC, RoHS en WEEE.ToepassingenTelmetingFrequentiemetingEncoder-bewegingsregeling

De I-87089W-G is een ingangsmodule voor vibrerende draden, bedoeld voor engineers die resonantiefrequentiesensoren willen uitlezen en de resultaten via een seriële verbinding naar een besturingssysteem willen doorgeven. De module meet de frequentie van de sensordraden van 450 ~ 6000 Hz en levert via de temperatuurdraden een temperatuurmeting per sensor.De module ondersteunt 8 ~ 32 ingangen voor vibrerende draden. Extra DN-1618UB-units kunnen worden aangesloten om een enkele I-87089W/S uit te breiden tot 32 kanalen. De excitatie gebruikt een verbeterde blokgolf, en de module isoleert de kanalen onderling met 1 kV en 3000 VDC intern in de module.Communicatie verloopt via één RS-485-poort met DCON bij 1200 ~ 115200 bps, met het gegevensformaat N, 8, 1. Er zijn een modulewatchdog en een programmeerbare communicatiewatchdog aanwezig. Het toestel is gespecificeerd voor een bedrijfsbereik van -25 ~ +75 °C.ToepassingenUitlezing van sensoren met vibrerende draad, waarbij de draadspanning wordt afgeleid uit de resonantiefrequentie
