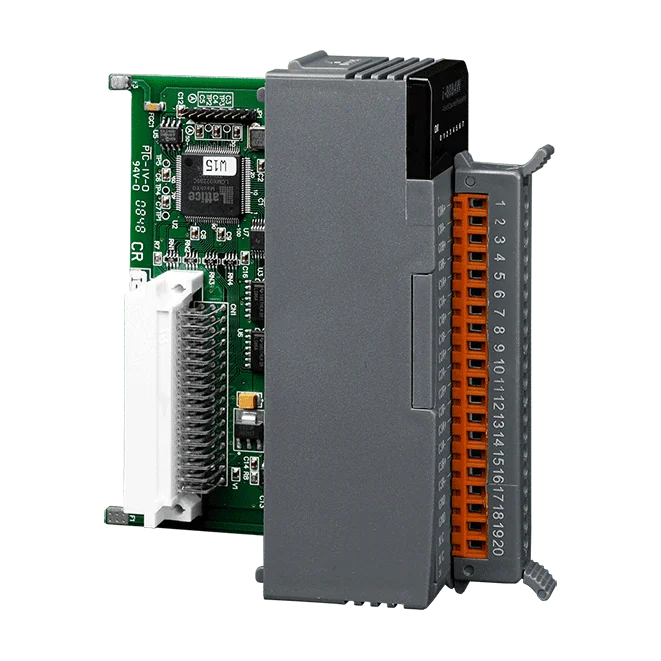

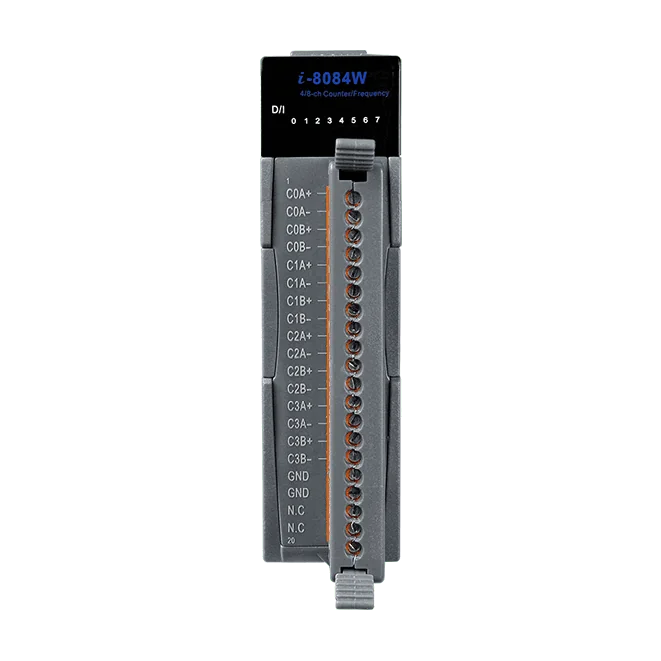

I-8084W-G Teller-/Frequentie-/Encoder-ingangsmodule, 8-kanaals geïsoleerd
32-bit geïsoleerde teller-, frequentie- en encoder-ingangsmodule met 8 kanalen. Elk kanaal kan in Up Counter-, Frequentie-, Up/Down-, Dir/Pulse- of A/B-fasemodus werken, gemengd binnen één module.
- 32-bit hardwarematige telling en frequentiemeting met een minimale pulsbreedte van 2 μs
- Modusmenging per kanaal over Up Counter, Frequentie, Up/Down, Dir/Pulse en A/B-fase
- Geïsoleerde ingangssignalen met 1000 Vrms isolatie binnen de module
- Programmeerbaar digitaal filter van 1 tot 32767 μs
- Frequentienauwkeurigheid van ±0,02 % tot 0,025 % over 1 Hz tot 250 kHz
- ESD-bescherming van ±2 kV contact per aansluiting (IEC 61000-4-2)
€ 190,00 per stuk
| 1-9 st. | € 190,00 | |
|---|---|---|
| 10-30 st. | € 181,00 | −5 % |
| 31+ st. | € 171,00 | −10 % |
Productinformatie "I-8084W-G Teller-/Frequentie-/Encoder-ingangsmodule, 8-kanaals geïsoleerd"
I-8084W-G is een teller-, frequentie- en encoder-ingangsmodule uit de I-8K/I-87K High Profile PAC I/O-serie. Het biedt 32-bit hardwarematige telling en frequentiemeting op acht geïsoleerde ingangskanalen.
Elk kanaal kan op een andere modus worden ingesteld, zodat één module sommige kanalen als Up Counter en andere als Frequentie- of A/B-faseingangen kan gebruiken. De ondersteunde modi zijn Up Counter, Frequentie, Up/Down Counter, Dir/Pulse Counter en A/B Phase Counter, waarbij de bidirectionele en encoder-modi op elk van vier kanalen beschikbaar zijn.
Typische toepassingen zijn telmeting, frequentiemeting en op encoders gebaseerde bewegingsregeling. Op de ingangen kan een programmeerbaar digitaal filter van 1 tot 32767 μs worden toegepast, en de minimale pulsbreedte is 2 μs.
Toepassingen
- Telmeting
- Frequentiemeting
- Bewegingsregeling met encoder
| Bedrijfstemperatuur: | -25 ~ +75 °C |
|---|---|
| Digitale ingangen: | 8 |
| Isolatie: | 1000 Vrms |
| Producttype: | Teller-/frequentie-/encoderingangsmodule |
Specificaties
| Isolatie | |
|---|---|
| Intra-modulaire isolatie | 1000 Vrms |
| EMS-bescherming | |
| ESD (IEC 61000-4-2) | ± 2 kV contact voor elke klem |
| LED-indicatoren | |
| Status | 1 x Voeding en communicatie 8 x I/O |
| Teller-/frequentie-/encoderingang | |
| Kanalen | 4-kanaals op/neer-teller (CW/CCW) 4-kanaals richting/puls-teller (bidirectioneel) 4-kanaals A/B-fase (kwadrantentelling) 8-kanaals optelteller 8-kanaals frequentie |
| Type | Geïsoleerde ingang |
| ON-spanningsniveau | Geïsoleerde ingang: +4,5 VDC ~ +10 VDC |
| OFF-spanningsniveau | Geïsoleerde ingang: +1 VDC max. |
| Frequentienauwkeurigheid | Geïsoleerde ingang: 1 Hz ~ 250 kHz, frequentienauwkeurigheid = ± 0,02 % ~ 0,025 % |
| Laagdoorlaatfilter | 1 ~ 32767 μs |
| Voeding | |
| Verbruik | 1 W max. |
| Mechanisch | |
| Afmetingen (mm) | 30 x 102 x 115 (W x L x H) |
| Omgeving | |
| Bedrijfstemperatuur | -25 ~ +75 °C |
| Opslagtemperatuur | -30 ~ +85 °C |
| Luchtvochtigheid | 5 ~ 95% RV, niet-condenserend |
Specificaties zoals gepubliceerd door de fabrikant. Wijzigingen voorbehouden.
