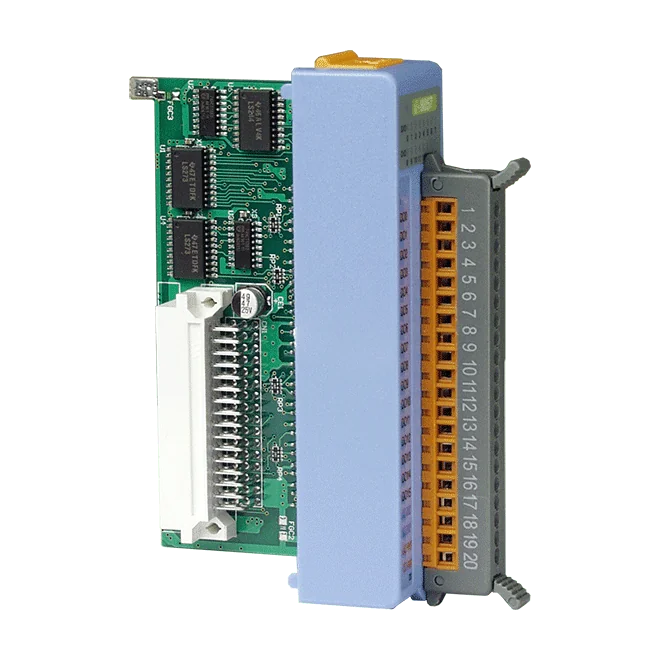

I-8057 16-kanaals geïsoleerde sink digitale uitgangsmodule, 5~30 VDC

De I-8057-G CR biedt 16 fotokoppelgeïsoleerde digitale uitgangskanalen, elk uitgevoerd als open collector met sink-type (NPN) schakeling. Hij is geschikt voor ingenieurs die relais, indicatoren of andere belastingen van 5 tot 30 VDC willen aansturen vanuit een laagprofiel I/O-stapel van de I-8K/I-87K-serie, waarbij elk kanaal elektrisch gescheiden is van de andere kanalen en van de logische zijde.Elke uitgang heeft zijn eigen LED, zodat de toestand van alle 16 kanalen in één oogopslag op het voorpaneel af te lezen is, naast een gecombineerde voeding- en communicatie-indicator. Ingebouwde beveiliging omvat 3750 VDC isolatie binnen de module en ±4 kV ESD-bescherming op elke aansluiting, getest volgens IEC 61000-4-2.Het achtervoegsel -G duidt op de grijze behuizingsversie van de I-8057-module. Het maximale vermogensverbruik bedraagt 0,9 W en de module is bestemd voor een bedrijfsbereik van -25 tot +75 °C bij een luchtvochtigheid van 10 tot 90% RV, niet-condenserend.ToepassingenGebouwautomatiseringFabrieksautomatiseringMachineautomatiseringRemote onderhoudRemote diagnoseTestapparatuur

De I-8057PW-G CR biedt ingenieurs 16 geïsoleerde digitale uitgangen in een sink (NPN)-configuratie, die belastingen schakelen die worden gevoed met 10 tot 50 VDC, met maximaal 100 mA per kanaal. Elk kanaal is met een optocoupler geïsoleerd, zodat de belastingen aan de veldzijde elektrisch zijn gescheiden van de logische zijde van de module.Ingebouwde zelfbescherming: de module beschikt over overspanningsbeveiliging met een nominale waarde van +60 VDC, overbelastingsbeveiliging bij 1,1 A en kortsluitbeveiliging. Dit helpt de uitgangen te beschermen in zware of onvoorspelbare veldbedradingsomstandigheden. Een statusled per kanaal, plus een voeding- en communicatieled, vereenvoudigt de inbedrijfstelling en het opsporen van storingen.Als onderdeel van de I-8K/I-87K-serie (High Profile) van PAC I/O-modules is de I-8057PW-G CR geschikt voor gebouwautomatisering, fabrieksautomatisering en machineautomatisering, evenals voor remote onderhoud en diagnose. ICP DAS raadt de "PW"-versie van de digitale uitgangsmodule aan voor industrieel gebruik.ToepassingenGebouwautomatiseringFabrieksautomatiseringMachineautomatiseringRemote onderhoudRemote diagnoseTestapparatuur

De I-8057W-G is een digitale uitgangsmodule met 16 kanalen uit de I-8K/I-87K High Profile-serie. Elk kanaal maakt gebruik van optokoppelaarisolatie en een open-collector sink (NPN) uitgang, waardoor externe belastingen van +5 VDC tot +30 VDC kunnen worden aangestuurd met maximaal 100 mA per kanaal.Engineers kiezen deze module doorgaans wanneer zij betrouwbaar en geïsoleerd meerdere belastingen willen schakelen in schakelkasten. Elk kanaal heeft een eigen LED, zodat de uitgangstoestanden tijdens de inbedrijfstelling en bij foutopsporing in één oogopslag zichtbaar zijn. De isolatie van 3750 VDC binnen de module en de ±4 kV ESD-bescherming op elke aansluiting helpen het overige systeem te beschermen tegen elektrische storingen.De module is voorzien van CE-, FCC-, RoHS- en WEEE-certificering. Het maximale vermogensverbruik bedraagt 0,9 W en de bedrijfstemperatuur is -25 ~ +75 °C, waardoor de module geschikt is voor gebouwautomatisering, fabrieksautomatisering en machineautomatisering, evenals voor remote diagnose en testapparatuur.ToepassingenGebouwautomatiseringFabrieksautomatiseringMachineautomatiseringRemote onderhoudRemote diagnoseTestapparatuur

De I-8050W-G CR biedt 16 universele digitale kanalen, waarvan elk als digitale ingang of digitale uitgang kan worden geprogrammeerd. Dit maakt hem een flexibele keuze wanneer de I/O-mix kan veranderen of in de ontwerpfase niet vaststaat.Elk kanaal is voorzien van optokoppelaarisolatie. De ingangen zijn van het sink-type met een AAN-niveau van +10 ~ +30 VDC, en de uitgangen zijn geïsoleerde open-collector sink-drivers met een belastbaarheid van +5 ~ +30 VDC bij 100 mA per kanaal, inclusief kortsluitbeveiliging. De uitgangen zijn configureerbaar voor de waarde bij inschakelen en de veilige waarde.16 kanalen, elk programmeerbaar als ingang of uitgang3750 VDC isolatie binnen de module als standaard±4 kV ESD-bescherming op elke aansluitingVermeld op CE, FCC, RoHS en WEEEToepassingenAansluiten van sink-type veldschakelaars en sensoren op een regelaarSchakelen van belastingen tot 100 mA per kanaal met open-collector uitgangen in industriële regelkasten
