I-8056-G Digitale Uitgangsmodule, 16-kanaals Sink (NPN) Niet-geïsoleerd

I-8056 CR is een digitale uitgangsmodule met 16 kanalen uit de low-profile serie I-8K/I-87K, geschikt voor ingenieurs die een groep sink-type belastingen willen schakelen vanuit een compacte I/O-node. Elk van de 16 niet-geïsoleerde open-collector kanalen is gespecificeerd voor een belastingspanning van +5 VDC tot +30 VDC en maximaal 100 mA per kanaal.De kanaalstatus is in één oogopslag zichtbaar, met een LED per uitgang naast een voeding- en communicatie-indicator. Elke klem is beschermd tegen ESD tot ±4 kV contact (IEC 61000-4-2), waardoor de module beter bestand is tegen elektrostatische ontladingen tijdens installatie en onderhoud.Het achtervoegsel CR duidt op de versie van de I-8056 met blauwe kap. Belangrijke elektrische en omgevingsgegevens staan hieronder ter controle van de specificaties.Vermogensverbruik: max. 0,9 WAfmetingen: 31 x 116 x 88 mm (B x L x H)Bedrijfstemperatuur: -25 ~ +75 °C; opslag -40 ~ +85 °CLuchtvochtigheid: 10 ~ 90% RV, niet-condenserendToepassingenSchakelen van sink-type DC-belastingen in het bereik van 5 tot 30 VDCUitbreiding van digitale uitgangen in low-profile I/O-systemen I-8K/I-87KLokale bewaking van de status van uitgangskanalen via LED's

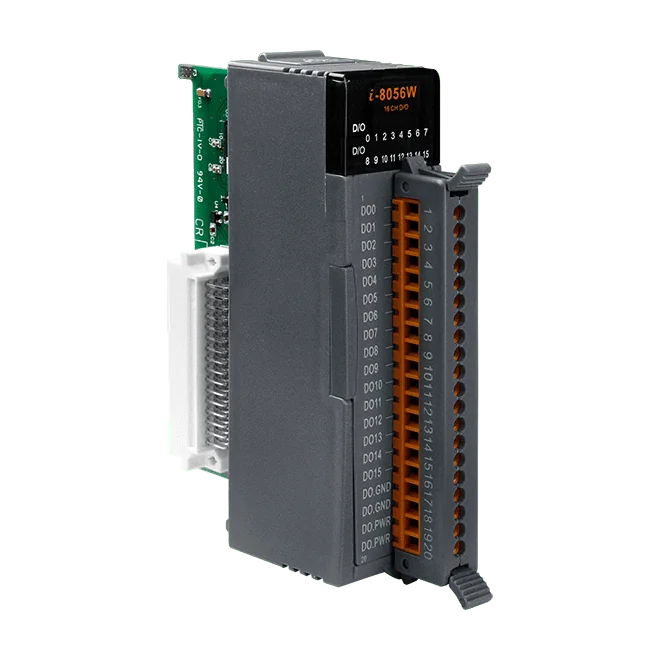

De I-8056W-G CR is een digitale uitgangsmodule met 16 kanalen uit de I-8K/I-87K high profile-serie van PAC I/O-modules. De uitgangen zijn niet-geïsoleerde open-collectorkanalen in sink-uitvoering (NPN), met een belastingspanningsbereik van +5 VDC tot +30 VDC en 100 mA per kanaal.Elk uitgangskanaal heeft een eigen LED-indicator, zodat de kanaalstatus tijdens de inbedrijfstelling en bij foutopsporing in één oogopslag kan worden gecontroleerd. Een aparte voeding- en communicatie-LED vervolledigt de statusweergave, en elke aansluiting is standaard beveiligd tegen ESD met ±4 kV contactontlading.De module is geschikt voor ingenieurs die een compact, niet-geïsoleerd aantal DO-punten nodig hebben om DC-belastingen te schakelen in een PAC- of remote I/O-systeem. Het maximale stroomverbruik is 0,9 W en de module is gespecificeerd voor bedrijf van -25 tot +75 °C.ToepassingenSchakelen van sink-type DC-belastingen van 5 tot 30 VDC vanuit een PAC- of remote I/O-systeemUitbreiding van digitale uitgangen in I-8K/I-87K high profile I/O-racks

De I-8050W-G CR biedt 16 universele digitale kanalen, waarvan elk als digitale ingang of digitale uitgang kan worden geprogrammeerd. Dit maakt hem een flexibele keuze wanneer de I/O-mix kan veranderen of in de ontwerpfase niet vaststaat.Elk kanaal is voorzien van optokoppelaarisolatie. De ingangen zijn van het sink-type met een AAN-niveau van +10 ~ +30 VDC, en de uitgangen zijn geïsoleerde open-collector sink-drivers met een belastbaarheid van +5 ~ +30 VDC bij 100 mA per kanaal, inclusief kortsluitbeveiliging. De uitgangen zijn configureerbaar voor de waarde bij inschakelen en de veilige waarde.16 kanalen, elk programmeerbaar als ingang of uitgang3750 VDC isolatie binnen de module als standaard±4 kV ESD-bescherming op elke aansluitingVermeld op CE, FCC, RoHS en WEEEToepassingenAansluiten van sink-type veldschakelaars en sensoren op een regelaarSchakelen van belastingen tot 100 mA per kanaal met open-collector uitgangen in industriële regelkasten

De I-8051 CR is een digitale ingangsmodule met 16 kanalen voor het uitlezen van droge contactschakelaars over lange kabeltrajecten. Elk kanaal wordt uitgelezen door het aan GND aan te sluiten (AAN) of open te laten (UIT). Hierdoor is de module geschikt voor eenvoudige bewaking van schakelaars, relais en drukknoppen in schakelkast- en machinebedrading.Alle 16 kanalen zijn niet-geïsoleerd en elke aansluiting heeft ±4 kV contact-ESD-bescherming volgens IEC 61000-4-2. Een statusled per ingang, plus een led voor voeding en communicatie, maakt het eenvoudig om de veldbedrading en de kanaalstatus te controleren tijdens inbedrijfstelling en foutopsporing.Deze uitvoering is de versie met blauwe behuizing. De I-8051-G wordt in dezelfde serie genoemd als vergelijkbaar model.ToepassingenGebouwautomatiseringFabrieksautomatiseringMachineautomatiseringOnderhoud op afstandDiagnose op afstandTestapparatuur
