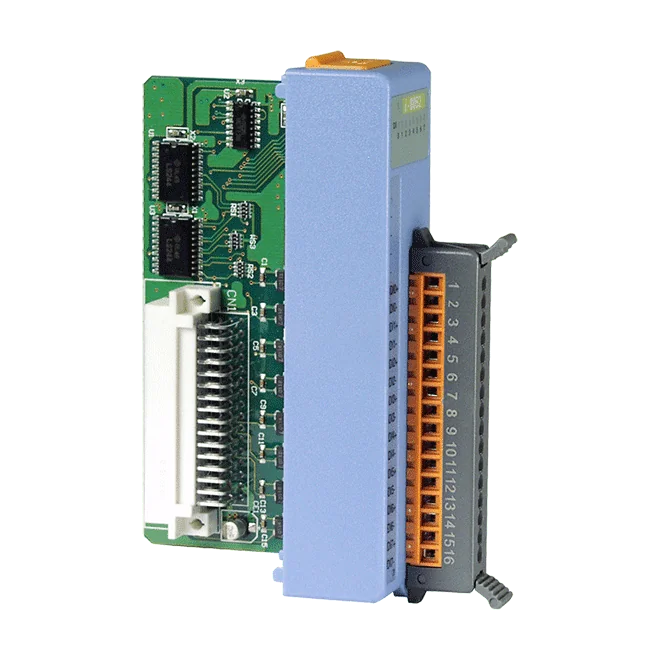

I-8052 Geïsoleerde Digitale Ingangsmodule, 8-kanaals Natcontact 10~30 VDC

Acht onafhankelijke geïsoleerde ingangen voor wet contact-signalen. De I-8052-G CR biedt acht differentiële digitale ingangskanalen, elk geïsoleerd van de andere door fotokoppelaarisolatie met een nominale waarde van 2 kV kanaal-naar-kanaal. De isolatie tussen de module en de veldzijde helpt voorkomen dat storende of verschillende aardpotentialen de regelaar bereiken.Elk kanaal kan als sink-type of source-type ingang worden bedraad, zodat één module beide gangbare bedradingsconventies ondersteunt zonder hardwarewijziging. Acht LED-indicatoren tonen de status van elke ingang, wat de inbedrijfstelling en storingsanalyse in het schakelpaneel vereenvoudigt. De ingang accepteert ON-niveaus van +3,5 tot +30 VDC, met een OFF-niveau van maximaal +1 VDC.De module, geleverd in een grijze behuizing, behoort tot de laagprofielserie I-8K/I-87K en is bedoeld voor het bewaken van schakelaars, contacten en vergelijkbare signalen in gebouw-, fabriek- en machineautomatisering, evenals voor afstandsonderhoud, diagnose en testapparatuur.ToepassingenGebouwautomatiseringFabrieksautomatiseringMachineautomatiseringAfstandsonderhoudAfstandsdiagnoseTestapparatuur

I-8052W-G CR is een digitale ingangsmodule met 8 kanalen uit de I-8K/I-87K-serie (High Profile). Elk van de acht differentiële ingangen is geïsoleerd met een optokoppelaar, met 2 kV isolatie tussen de kanalen, zodat de veldsignalen elektrisch van elkaar en van de logische zijde gescheiden blijven.De ingangen accepteren natte contactsignalen met een AAN-niveau van +10 ~ +30 VDC en een UIT-niveau van maximaal +4 VDC. Sink- of source-type werking wordt bepaald door de bedrading, waardoor één module in beide bedradingsconventies in een schakelkast past. Een status-LED per kanaal, plus een voedings- en communicatie-LED, maakt het eenvoudig om de ingangstoestanden tijdens inbedrijfstelling en storingzoeking te controleren.De module is bedoeld voor bedrijf van -25 ~ +75 °C en opslag van -30 ~ +85 °C, bij een luchtvochtigheid van 5 ~ 95 % RV, niet-condenserend. Het oppervlak van 30 x 102 x 115 mm en het maximale verbruik van 0,3 W maken de module geschikt voor compacte automatiseringsracks waar ruimte en vermogensbudget beperkt zijn.ToepassingenGebouwautomatiseringFabrieksautomatiseringMachineautomatiseringOnderhoud op afstandDiagnose op afstandTestapparatuur

De I-8050W-G CR biedt 16 universele digitale kanalen, waarvan elk als digitale ingang of digitale uitgang kan worden geprogrammeerd. Dit maakt hem een flexibele keuze wanneer de I/O-mix kan veranderen of in de ontwerpfase niet vaststaat.Elk kanaal is voorzien van optokoppelaarisolatie. De ingangen zijn van het sink-type met een AAN-niveau van +10 ~ +30 VDC, en de uitgangen zijn geïsoleerde open-collector sink-drivers met een belastbaarheid van +5 ~ +30 VDC bij 100 mA per kanaal, inclusief kortsluitbeveiliging. De uitgangen zijn configureerbaar voor de waarde bij inschakelen en de veilige waarde.16 kanalen, elk programmeerbaar als ingang of uitgang3750 VDC isolatie binnen de module als standaard±4 kV ESD-bescherming op elke aansluitingVermeld op CE, FCC, RoHS en WEEEToepassingenAansluiten van sink-type veldschakelaars en sensoren op een regelaarSchakelen van belastingen tot 100 mA per kanaal met open-collector uitgangen in industriële regelkasten

De I-8051 CR is een digitale ingangsmodule met 16 kanalen voor het uitlezen van droge contactschakelaars over lange kabeltrajecten. Elk kanaal wordt uitgelezen door het aan GND aan te sluiten (AAN) of open te laten (UIT). Hierdoor is de module geschikt voor eenvoudige bewaking van schakelaars, relais en drukknoppen in schakelkast- en machinebedrading.Alle 16 kanalen zijn niet-geïsoleerd en elke aansluiting heeft ±4 kV contact-ESD-bescherming volgens IEC 61000-4-2. Een statusled per ingang, plus een led voor voeding en communicatie, maakt het eenvoudig om de veldbedrading en de kanaalstatus te controleren tijdens inbedrijfstelling en foutopsporing.Deze uitvoering is de versie met blauwe behuizing. De I-8051-G wordt in dezelfde serie genoemd als vergelijkbaar model.ToepassingenGebouwautomatiseringFabrieksautomatiseringMachineautomatiseringOnderhoud op afstandDiagnose op afstandTestapparatuur
