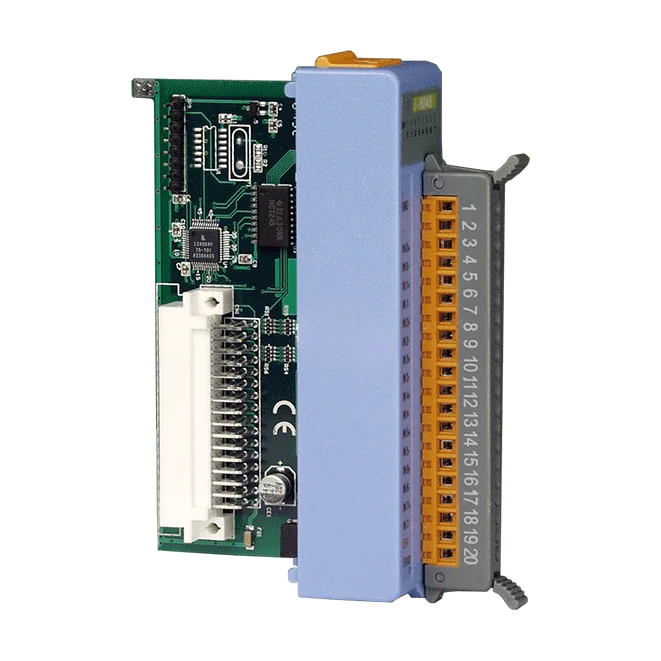

I-8048 8-kan. niet-geïsoleerde digitale ingangsmodule met interrupt, blauwe behuizing

De I-8048-G CR is een digitale ingangsmodule met 8 kanalen voor de laagprofielserie I-8K/I-87K. Elk kanaal kan droge of natte contacten detecteren; het signaaltype wordt ingesteld via de draadaansluitingen, zodat één module een reeks schakelaar- en sensorbedradingen kan bedienen zonder dat de veldzijde opnieuw ontworpen hoeft te worden.Elk kanaal ondersteunt programmeerbare interrupts op stijgende of dalende flank, met een maximale interruptfrequentie van 10 kHz. Hiermee kunnen ingenieurs snelle toestandswijzigingen op specifieke ingangen vastleggen zonder te pollen. Elke ingang is fotokoppelaar-geïsoleerd en beveiligd tegen ±4 kV ESD per aansluiting, terwijl 3750 VDC interne isolatie binnen de module het ingangscircuit scheidt.Deze uitvoering is de niet-geïsoleerde DI-versie in een grijze behuizing. Het AAN-niveau is +2 ~ +5 VDC en het UIT-niveau is 0 ~ +0,8 VDC. De module heeft een maximaal verbruik van 1,75 W en is gespecificeerd voor een bedrijfstemperatuur van -25 ~ +75 °C.ToepassingenBewaking van de status van droge- en natte-contactschakelaars in industriële besturingGebeurtenisdetectie op digitale ingangen waarbij de timing van flanken belangrijk isUitbreiding van digitale ingangen binnen laagprofiel remote I/O-systemen van de I-8K/I-87K-serie

I-8048W-G is een 8-kanaals digitale ingangsmodule uit de I-8K/I-87K high profile serie, bedoeld voor PAC I/O- en remote I/O-systemen. Elk kanaal beschikt over fotokoppelaar-isolatiebeveiliging en accepteert droge of natte contacten; de bedrading bepaalt de modus.Elk kanaal kan worden ingesteld om te triggeren op een stijgende of dalende flank, met een maximale interruptfrequentie van 10 kHz, wat geschikt is voor het vastleggen van snelle gebeurtenissen. De ingang kan via een jumper geïsoleerd of niet-geïsoleerd worden gebruikt, en het ingangstype sink of source wordt gekozen via de draadaansluitingen.De module biedt 1500 VDC intra-module isolatie en 4 kV ESD-bescherming op elke aansluitklem. De status wordt weergegeven door één voeding- en communicatie-LED en acht I/O-LED's. Het maximale vermogensverbruik bedraagt 1,75 W, de afmetingen zijn 30 x 102 x 115 mm (B x L x H) en het bedrijfsbereik is -25 tot +75 °C. Gecertificeerd volgens CE, FCC, RoHS en WEEE.ToepassingenBewaking van de status van droge en natte contacten in PAC- en remote I/O-systemenDetectie van gebeurtenissen met flankgestuurde interruptsUitlezen van schakelaars en digitale signalen op TTL-niveau in installaties op basis van I-8K/I-87K

I-8040PW-G CR is een digitale ingangsmodule met 32 kanalen uit de I-8K/I-87K High Profile-serie, ontworpen voor +24 VDC-ingangssystemen in industriële omgevingen. Elk kanaal is galvanisch gescheiden met een optokoppelaar, en de module biedt 3750 VDC isolatie binnen de module, samen met ±4 kV ESD-bescherming op elke klem.De ingangsconfiguratie kan via de bedrading worden ingesteld op sink of source, zodat één module met beide bedradingsconventies kan werken. Elk kanaal accepteert +19 ~ +30 VDC als AAN en leest maximaal +11 VDC als UIT. Een laagdoorlaatfilter met instellingen van 1 ms tot 70 ms, te kiezen via een jumper of CPU-parameter, helpt ruis te onderdrukken; de standaardwaarde is 10 ms.Optionele aansluitmogelijkheid via een daughterboard, bijvoorbeeld met de DN-37-381-A CR, om de veldbedrading te vereenvoudigen.Deze uitvoering is geschikt voor gebouwautomatisering, fabrieksautomatisering en machineautomatisering, evenals voor remote onderhoud en diagnose en testapparatuur.ToepassingenGebouwautomatiseringFabrieksautomatiseringMachineautomatiseringRemote onderhoudRemote diagnoseTestapparatuur

32 geïsoleerde digitale ingangen voor natte contactsignalen. De I-8040W-A1-G CR accepteert natte contactsignalen op 32 kanalen, waarbij elk kanaal via een optokoppelaar is geïsoleerd van de logische zijde. De ON-niveaus van de ingangen liggen tussen +3,5 en +30 VDC, en de OFF-drempel ligt onder +1 VDC.Elke ingang kan als sink- of source-type worden bedraad, zodat dezelfde module zowel voor NPN- als voor PNP-veldapparaten geschikt is zonder de hardware aan te passen. Elke aansluiting is beoordeeld voor ±4 kV ESD-contactbescherming, en de module biedt 3750 VDC isolatie binnen de module.Deze bestelcode omvat de CA-4002F DB37 vrouwelijke connector. De module ondersteunt daarnaast een optionele daughterboard, zoals de DN-37-381-A CR, die de veldbedrading bij installaties met meerdere kanalen vereenvoudigt.ToepassingenGebouwautomatiseringFabrieksautomatiseringMachineautomatiseringRemote onderhoudRemote diagnoseTestapparatuur
