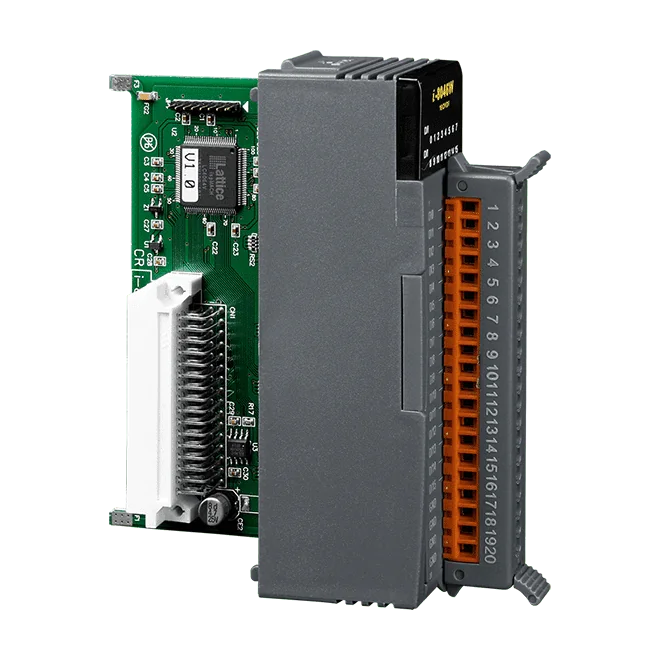

I-8046W-G 16-kanaals geïsoleerde droogcontact-digitale ingangsmodule
16-kanaals geïsoleerde digitale ingangsmodule voor droogcontactsignalen, met tot 500 m effectieve afstand, 16 statusleds en 3750 VDC interne isolatie.
- 16 geïsoleerde digitale ingangskanalen voor droogcontactsignalen
- Tot 500 m effectieve afstand voor droogcontactaansluitingen
- Fotokoppelaarisolatie met 3750 VDC interne isolatie
- ±4 kV ESD-bescherming op elke aansluiting (IEC 61000-4-2)
- 16 I/O-statusleds plus 1 voedings- en communicatie-led
- Source-type digitale ingang; ON bij verbinding met GND, OFF bij open
€ 120,00 per stuk
| 1-9 st. | € 120,00 | |
|---|---|---|
| 10-30 st. | € 114,00 | −5 % |
| 31+ st. | € 108,00 | −10 % |
Productinformatie "I-8046W-G 16-kanaals geïsoleerde droogcontact-digitale ingangsmodule"
De I-8046W-G CR is een 16-kanaals digitale ingangsmodule uit het I-8K/I-87K High Profile PAC I/O-assortiment, bedoeld voor ingenieurs die droogcontactschakelaars over lange kabeltrajecten moeten uitlezen. Elk kanaal is fotokoppelaar-geïsoleerd, en de module is voor droogcontactaansluitingen geschikt voor een effectieve afstand tot 500 m.
Bescherming en stoorbestendigheid: Naast de fotokoppelaarisolatie biedt de module ±4 kV ESD-bescherming op elke aansluiting (IEC 61000-4-2) en 3750 VDC interne isolatie binnen de module, wat zorgt voor betrouwbare werking in elektrisch vervuilde installaties.
- Droogcontactingangen aangesloten op GND voor ON en open gelaten voor OFF
- Eén LED per kanaal plus een gecombineerde voedings- en communicatie-LED voor snelle foutopsporing
- Vermogensverbruik van maximaal 1,3 W
Toepassingen
- Gebouwautomatisering
- Fabrieksautomatisering
- Machineautomatisering
- Onderhoud op afstand
- Diagnose op afstand
- Testapparatuur
| Bedrijfstemperatuur: | -25 ~ +75 °C |
|---|---|
| Digitale ingangen: | 16 |
| Isolatie: | 3750 VDC |
| Producttype: | Digitale ingangsmodule |
Specificaties
| Isolatie | |
|---|---|
| Intra-modulaire isolatie | 3750 VDC |
| EMS-bescherming | |
| ESD (IEC 61000-4-2) | ± 4 kV contact voor elke klem |
| LED-indicatoren | |
| Status | 1 x Voeding en communicatie 16 x I/O |
| Digitale ingang | |
| Kanalen | 16 |
| Type | Droog contact |
| Sink/Source (NPN/PNP) | Source |
| ON-spanningsniveau | Aansluiten op GND |
| OFF-spanningsniveau | Open |
| Effectieve afstand | 500 m max. |
| Voeding | |
| Verbruik | 1,3 W max. |
| Mechanisch | |
| Afmetingen (mm) | 30 x 102 x 115 (W x L x H) |
| Omgeving | |
| Bedrijfstemperatuur | -25 ~ +75 °C |
| Opslagtemperatuur | -30 ~ +85 °C |
| Luchtvochtigheid | 5 ~ 95% RV, niet-condenserend |
Specificaties zoals gepubliceerd door de fabrikant. Wijzigingen voorbehouden.
