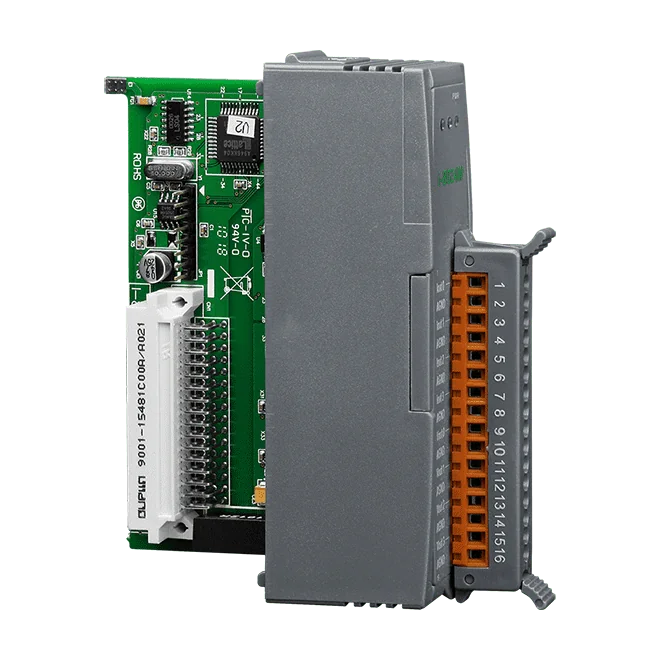

I-8024W-G 4-kanaals analoge uitgangsmodule, ±10 VDC / 0 ~ +20 mA

De I-8024UW-G is een analoge uitgangsmodule van het bronttype met vier enkelvoudig geaarde kanalen, geschikt voor ingenieurs die spannings- of stroomsignalen willen aansturen vanuit een I-8K/I-87K PAC I/O-opstelling. Elk kanaal kan op een eigen bereik worden ingesteld, van 0 ~ +5 VDC en ±5 VDC tot 0 ~ +10 VDC, ±10 VDC, 0 ~ +20 mA en +4 ~ +20 mA. Het uitgangstype wordt met een jumper geselecteerd, en open draaddetectie is beschikbaar op het bereik +4 ~ +20 mA.Elk kanaal heeft een instelbare inschakelwaarde en veilige waarde, zodat uitgangen vanuit een gedefinieerde toestand kunnen starten en terugvallen op een bekend niveau. Kortsluitbeveiliging is aanwezig, en de module biedt 2500 VDC isolatie binnen de module, samen met 3000 VDC isolatie van de externe voeding. Er wordt ook een kwalificatie voor ±4 kV ESD-contactbescherming op elke aansluiting vermeld.De module wordt doorgaans gebruikt in dataacquisitie, procesbewaking en -regeling, trillingsanalyse en fabrieksautomatisering. Deze bestelcode is de RoHS-gemarkeerde versie van de module. De vermelde certificeringen voor dit model zijn CE, UKCA, FCC, RoHS en WEEE.ToepassingenDataacquisitiesystemenProcesbewaking en -regelingTrillingsanalyseFabrieksautomatisering

De I-8026W-G (bestelcode I-8026W-G CR) combineert zes analoge ingangen, twee analoge uitgangen, twee digitale ingangen en twee digitale uitgangen in één module van de I-8K/I-87K-serie. Deze is geschikt voor ingenieurs die verschillende signaaltypen op één High Profile-unit nodig hebben in plaats van meerdere afzonderlijke kaarten.Elke analoge ingang kan worden geconfigureerd voor een eigen bereik, van ±10 VDC tot ±1,25 VDC, of ±20 mA. Spannings- of stroomwerking wordt ingesteld met jumpers. De analoge uitgangen leveren een resolutie van 12 bit over ±10 VDC, ±5 VDC, 0 ~ 10 VDC, 0 ~ 5 VDC en 0 ~ 20 mA. Elke analoge ingang is bestand tegen overspanning tot 240 Vrms.De digitale ingangen zijn van het wet contact-type, sink/source, met een ON-niveau van +10 ~ 30 VDC. De digitale uitgangen zijn geïsoleerde open-collector sinks met een belasting van +5 ~ +30 VDC bij 100 mA per kanaal, met overbelastings- en kortsluitbeveiliging. De isolatie binnen de module bedraagt 2500 VDC.ToepassingenIndustriële automatiseringIndustriële machinesGebouwautomatiseringVoedings- en drankensystemenHalfgeleiderfabricageBesturingssystemen

I-8028UW-G is een analoge uitgangsmodule met 8 kanalen uit de I-8K/I-87K High Profile-serie voor PAC- en remote I/O-systemen. Elk van de acht single-ended kanalen stuurt een spannings- of stroomsignaal aan, zodat één module gemengde veldapparaten kan bedienen, zoals kleppen, aandrijvingen en indicatoren, zonder aparte hardware per signaaltype.De uitgangsbereiken worden per kanaal ingesteld en omvatten 0 tot 5 VDC, ±5 VDC, 0 tot 10 VDC, ±10 VDC, 4 tot 20 mA en 0 tot 20 mA. Uitgangswaarden bij inschakelen en veilige uitgangswaarden zijn configureerbaar, zodat uitgangen vanaf een gedefinieerd niveau kunnen starten en terugvallen naar een bekende toestand. Open draaddetectie is beschikbaar voor het bereik van 4 tot 20 mA, en elke uitgang is beveiligd tegen kortsluiting.De module is geschikt voor dataacquisitie, procesbewaking en -regeling, trillingsanalyse en fabrieksautomatisering waar galvanische scheiding en 16-bit uitgangsresolutie vereist zijn. De isolatie bedraagt 3000 VDC voor de externe voeding en 2500 VDC tussen interne delen, en de module is gekwalificeerd voor ±4 kV ESD-bescherming op elke klem.ToepassingenDataacquisitiesystemenProcesbewaking en -regelingTrillingsanalyseFabrieksautomatisering

De I-8014CW-G CR is een analoge ingangsmodule voor ingenieurs die snelle en nauwkeurige stroommeting over acht differentiële kanalen nodig hebben. Elk kanaal wordt bemonsterd met een resolutie van 16 bit. In de single-channel pacer-modus bereikt de bemonstering 250 kS/s, met een ingangsbereik van ±20 mA en 2500 VDC galvanische scheiding binnen de module.Met de Magic Scan-functie kunnen individuele kanalen worden gescand met verschillende ingangsbereiken, terwijl de bemonsteringssnelheid tijdens single-channel scans op 250 kS/s blijft. De functie kan worden uitgevoerd als standaard scan of als Virtual Sample and Hold-functie, een goedkoper alternatief voor hardware-sample-and-hold op veel analoge kaarten.Een onboard FIFO-buffer van 4 K samples slaat de conversieresultaten op. Wanneer het aantal samples een vooraf ingesteld FIFO-niveau overschrijdt, stuurt een interrupt een melding naar de host. In combinatie met de externe triggermodus met post-trigger en een start via interne of externe trigger, is dit geschikt voor snelle en tijdkritische acquisitietaken, zoals trillingsanalyse.ToepassingenSnelle dataacquisitiesystemenTrillingsanalyse
