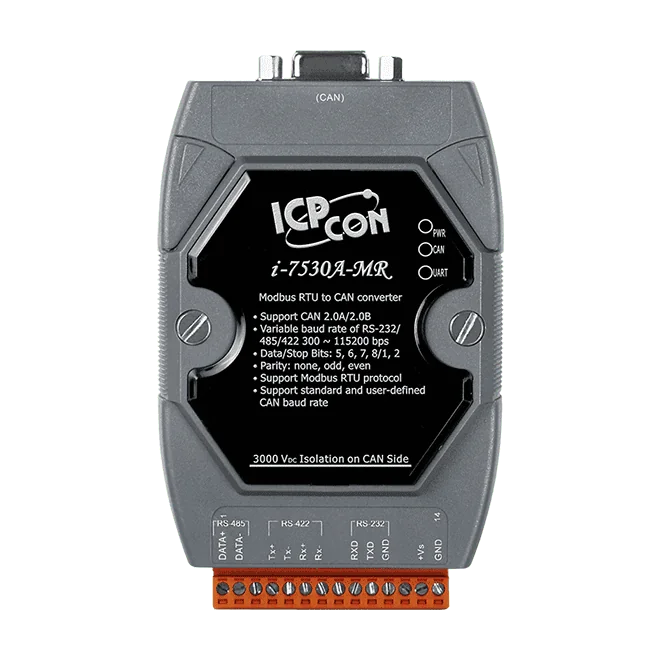

I-7530A-MR-G Modbus RTU naar CAN-converter, RS-232/422/485 naar CAN-bus
Zet Modbus RTU-verkeer op een RS-232-, RS-422- of RS-485-poort om naar CAN-bus, zodat PLC's, HMI's en SCADA-systemen CAN-apparaten kunnen lezen en beschrijven zonder eigen CAN-interface.
- Modbus RTU slave-toegang tot CAN-berichten via functiecodes 0x03, 0x04, 0x06 en 0x10
- Enkele seriële poort instelbaar als RS-232, RS-422 of RS-485, met baudrates van 300 tot 460800 bps
- CAN 2.0A en CAN 2.0B volgens ISO-11898-2, 10 k tot 1 M bps, met configuratie van het acceptatiefilter
- Via jumper instelbare 120Ω CAN-afsluitweerstand
- Modbus Master-functie ondersteund vanaf firmware v1.11
- Hardware-watchdog, 128-frame CAN-buffer en 256-byte UART-buffer
€ 355,00 per stuk
| 1-9 st. | € 355,00 | |
|---|---|---|
| 10-30 st. | € 338,00 | −5 % |
| 31+ st. | € 320,00 | −10 % |
Productinformatie "I-7530A-MR-G Modbus RTU naar CAN-converter, RS-232/422/485 naar CAN-bus"
De I-7530A-MR-G is een Modbus RTU naar CAN-converter voor besturingssystemen die wel een seriële Modbus RTU-master hebben, maar geen CAN-interface. Het apparaat koppelt de twee netwerken, zodat standaard Modbus-functiecodes toegang krijgen tot CAN-apparaten. Dat is handig wanneer sensoren of actuatoren alleen met CAN-aansluiting beschikbaar zijn.
In de Modbus Slave-modus beantwoordt de converter de functiecodes 0x03, 0x04, 0x06 en 0x10 om CAN-berichten te lezen of te schrijven. De firmware reserveert daarnaast, naast de normale ontvangstbuffer, speciaal geheugen voor maximaal 100 soorten urgente CAN-berichten die direct verwerkt moeten worden. De Modbus Master-modus, waarmee de converter meerdere Modbus RTU-slaves kan bevragen en gegevens naar CAN-apparaten kan doorgeven, vereist firmware v1.11 of hoger.
Naast Modbus kan het apparaat CAN-berichten omzetten naar en van ASCII-commandoreeksen, of werken in de paarverbindingsmodus om gegevens transparant tussen twee RS-232-, RS-422- of RS-485-apparaten over de CAN-bus door te geven. De seriële poorten kunnen niet tegelijkertijd worden gebruikt. Voor configuratie en het testen van CAN-communicatie is een hulpprogramma beschikbaar, en de firmware kan via RS-232 worden bijgewerkt.
Toepassingen
- Het aansluiten van alleen-CAN-sensoren en -actuatoren op PLC's, HMI's en SCADA-systemen die Modbus RTU spreken
- Transparante seriële verbindingen tussen RS-232-, RS-422- of RS-485-apparaten via een CAN-netwerk
- Monitoring en besturing in industriële automatisering waarbij CAN-apparaten bereikt moeten worden vanuit een Modbus RTU-master
| Bedrijfstemperatuur: | -25 ~ +75 °C |
|---|---|
| Behuizing: | Kunststof |
| Isolatie: | 2500 Vrms (fotokoppelaar), 3000 VDC (DC-naar-DC) |
| Montage: | DIN-rail |
| Poorten: | 1 CAN, 1 serieel |
| Producttype: | Converter |
| Voedingsingang: | +10 VDC ~ +30 VDC |
| Interface: | CAN, RS-232/422/485 |
| Protocol: | Modbus RTU |
Specificaties
| LED-indicatoren | |
|---|---|
| Status | 1 x Voeding 1 x CAN-status 1 x UART-status |
| COM-poorten | |
| Poorten | 1 x RS-232 1 x RS-485 1 x RS-422 (deze poorten kunnen niet tegelijk worden gebruikt) |
| Baudrate | 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200, 230400, 460800 bps |
| CAN | |
| Poorten | 1 |
| Specificatie | ISO-11898-2, CAN 2.0A en CAN 2.0B |
| Baudrate | 10 k ~ 1 Mbps |
| Isolatie | 3000 VDC voor DC-naar-DC, 2500 Vrms voor fotokoppeling |
| Klemweerstand | Selecteerbare 120 Ω-afsluitweerstand via jumper |
| Filter | Ja |
| Pinbezetting | C.I.A. DS-102 (CAN_H=7, CAN_L=2) |
| Voeding | |
| Ingangsbereik | +10 VDC ~ +30 VDC |
| Verbruik | 1.5 W |
| Mechanisch | |
| Behuizing | Kunststof |
| Afmetingen (mm) | 72 x 118 x 35 (W x L x H) |
| Installatie | DIN-rail |
| Omgeving | |
| Bedrijfstemperatuur | -25 ~ +75 °C |
| Opslagtemperatuur | -30 ~ +80 °C |
| Luchtvochtigheid | 10 ~ 90% RH, niet-condenserend |
Specificaties zoals gepubliceerd door de fabrikant. Wijzigingen voorbehouden.
