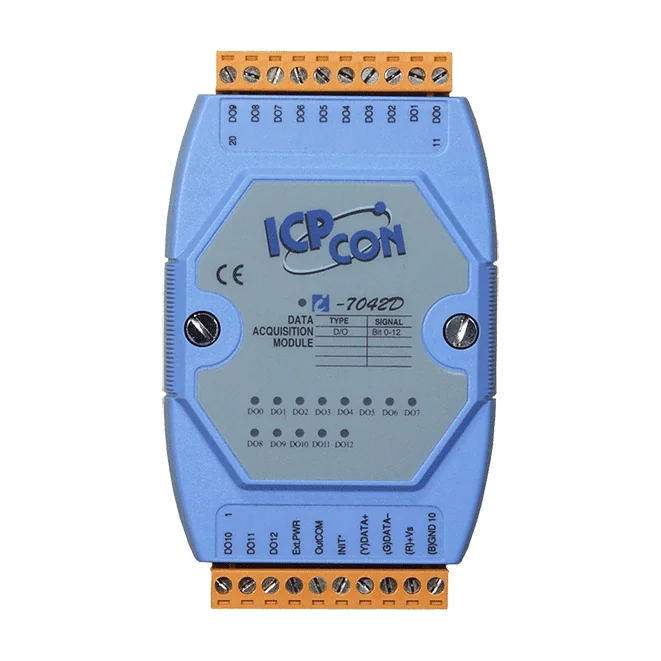

I-7042D 13-kanaals geïsoleerde digitale uitgangsmodule met LED-display, DCON

De I-7042 CR is een digitale uitgangsmodule met 13 kanalen voor RS-485-netwerken met het DCON-protocol. Elk kanaal maakt gebruik van optocoupler-isolatie en een open-collector uitgang van het sink-type, geschikt voor +3,5 tot +50 VDC bij 100 mA per kanaal, met 3750 Vrms isolatie binnen de module.Startwaarden en veilige uitgangswaarden zijn programmeerbaar, zodat de uitgangen bij het opstarten of bij verlies van communicatie in een gedefinieerde toestand kunnen worden gezet. Een ingebouwde dubbele watchdog ondersteunt herstel in onbeheerde installaties. Deze bestelcode met blauwe behuizing is geschikt voor ingenieurs die geïsoleerde DC-schakeluitgangen nodig hebben op een DIN-railmodule met een breed bedrijfstemperatuurbereik van -25 tot +75 °C.In vergelijking met de niet-geïsoleerde I-7043-serie biedt de I-7042 kanaalisolatie. De I-7042D-variant voegt 13 LED-indicatoren toe voor het bewaken van de kanaalstatus, die bij deze code niet zijn inbegrepen.ToepassingenGebouwautomatiseringFabrieksautomatiseringMachineautomatiseringOnderhoud op afstandDiagnose op afstandTestapparatuur

De I-7043 CR is een digitale uitgangsmodule met 16 kanalen voor RS-485-netwerken die het DCON-protocol gebruiken. Elk van de 16 open collector-uitgangen is van het sink-type (NPN) en heeft een nominale stroom van 100 mA per kanaal, met een belastingspanning van +10 ~ +30 VDC.In tegenstelling tot de geïsoleerde I-7042 zijn de kanalen van deze module niet geïsoleerd. Zowel de inschakelwaarde als de veilige waarde zijn programmeerbaar, zodat de uitgangen een vastgelegde startstatus kunnen krijgen. Een ingebouwde dubbele watchdog bewaakt de module en de communicatie.Deze uitvoering met blauwe behuizing beschikt over één LED voor voeding en communicatie. De I-7043D voegt 16 LED-indicatoren toe voor het bewaken van de status van de DO-kanalen.ToepassingenGebouwautomatiseringFabrieksautomatiseringMachineautomatiseringOnderhoud op afstandDiagnose op afstandTestapparatuur

De I-7043D CR is een digitale uitgangsmodule met 16 kanalen voor RS-485 remote I/O-netwerken. Elk kanaal stuurt een NPN sink-type open collector-uitgang aan, geschikt voor een belasting van 10 ~ 30 VDC bij 100 mA per kanaal. Een statusled per kanaal maakt de uitgangstoestand direct zichtbaar in de kast.Zowel de inschakelwaarde als de veilige uitgangswaarden zijn programmeerbaar, zodat de uitgangen bij het opstarten van de module of bij verlies van communicatie in een gedefinieerde toestand kunnen worden gezet. De module heeft een ingebouwde dubbele watchdog voor bewaking van de module en de communicatieverbinding. Omdat de uitgangen niet galvanisch gescheiden zijn, is de module geschikt voor toepassingen waarin de scheidingseisen elders in het systeem zijn ondervangen.Communicatie verloopt via het DCON-protocol over een enkele RS-485-poort, met selecteerbare baudrates van 1200 tot 115200 bps en meerdere dataformaten. De module wordt op een DIN-rail gemonteerd en werkt bij -25 ~ +75 °C, wat hem een praktische keuze maakt voor panelen in gebouwautomatisering, fabrieksautomatisering en machineautomatisering.ToepassingenGebouwautomatiseringFabrieksautomatiseringMachineautomatiseringRemote onderhoudRemote diagnoseTestapparatuur

M-7043-G CR is een digitale uitgangsmodule met 16 kanalen voor RS-485 remote I/O-netwerken. Elk kanaal is een open-collector uitgang van het sink-type, geschikt voor een belastingspanning van +10 ~ +30 VDC en 100 mA per kanaal, zodat relais, indicatoren en andere belastingen kunnen worden geschakeld zonder galvanische scheiding tussen de kanalen.De module communiceert via een enkele RS-485-poort met Modbus RTU of DCON, te selecteren via de configuratiesoftware, met baudrates van 1200 tot 115200 bps. De inschakelwaarde en de veilige waarde van de uitgangen zijn beide programmeerbaar, en een ingebouwde dubbele watchdog ondersteunt herstel bij communicatie- of modulefouten. De grijze behuizing (-G) is het model om te kiezen wanneer de kleur van de behuizing van belang is. In tegenstelling tot de M-7043D heeft deze versie geen LED-indicatoren per kanaal, maar alleen één voedings- en communicatiestatus-LED.Gemonteerd op een DIN-rail en met een bedrijfstemperatuur van -25 ~ +75 °C is de module geschikt voor gebouwautomatisering, fabrieksautomatisering en machineautomatisering, evenals voor installaties voor remote onderhoud, remote diagnose en testapparatuur.ToepassingenGebouwautomatiseringFabrieksautomatiseringMachineautomatiseringRemote onderhoudRemote diagnoseTestapparatuur

De M-7043D-G is een digitale uitgangsmodule met 16 kanalen voor RS-485 remote I/O-netwerken. Elk kanaal gebruikt een open collector sink-type uitgang met een nominaal bereik van +10 ~ +30 VDC en 100 mA per kanaal, waardoor belastingen rechtstreeks vanaf één gemeenschappelijke gelijkspanningsvoeding kunnen worden geschakeld, zonder galvanische scheiding tussen de kanalen.Een LED per kanaal toont de uitgangstoestand, wat de inbedrijfstelling en foutopsporing in de schakelkast versnelt. De module communiceert via één RS-485-poort met Modbus RTU of DCON, die via software wordt geselecteerd, en ondersteunt baudrates van 1200 tot 115200 bps. Zowel de inschakelwaarden als de veilige waarden zijn programmeerbaar, en een ingebouwde dubbele watchdog helpt de uitgangen terug te keren naar een gedefinieerde toestand wanneer de communicatie wordt onderbroken.De hardwarespecificatie komt overeen met de I-7043(D). De variant met grijze behuizing is ontworpen voor montage op een DIN-rail met een bedrijfsbereik van -25 ~ +75 °C.ToepassingenGebouwautomatiseringFabrieksautomatiseringMachine-automatiseringRemote onderhoudRemote diagnoseTestapparatuur
