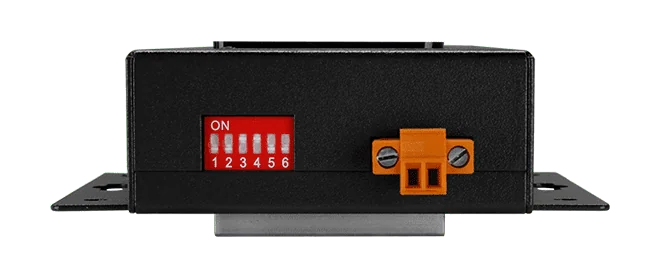

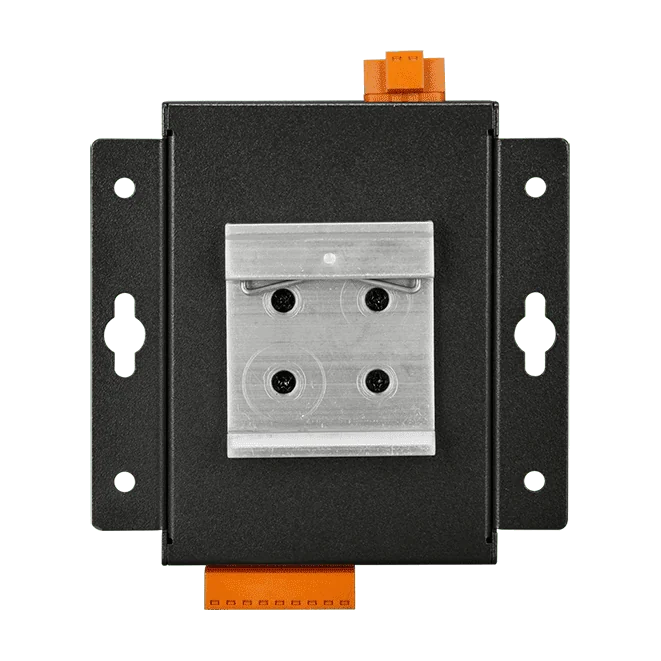

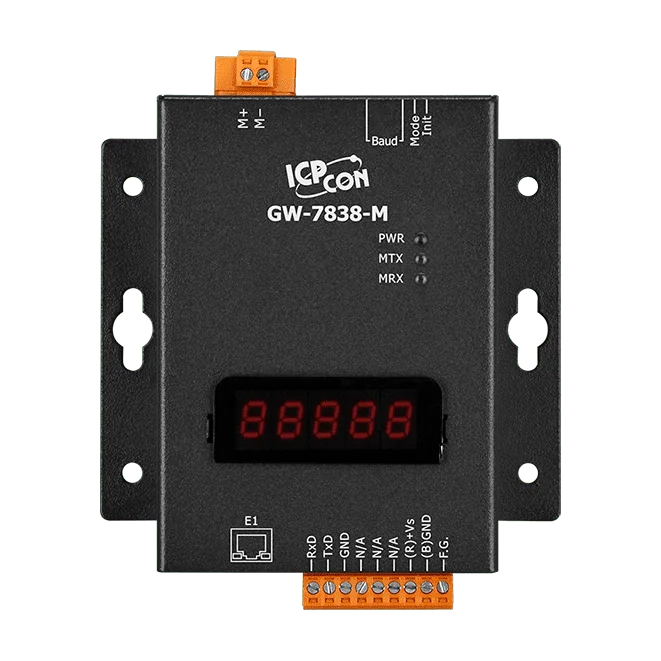

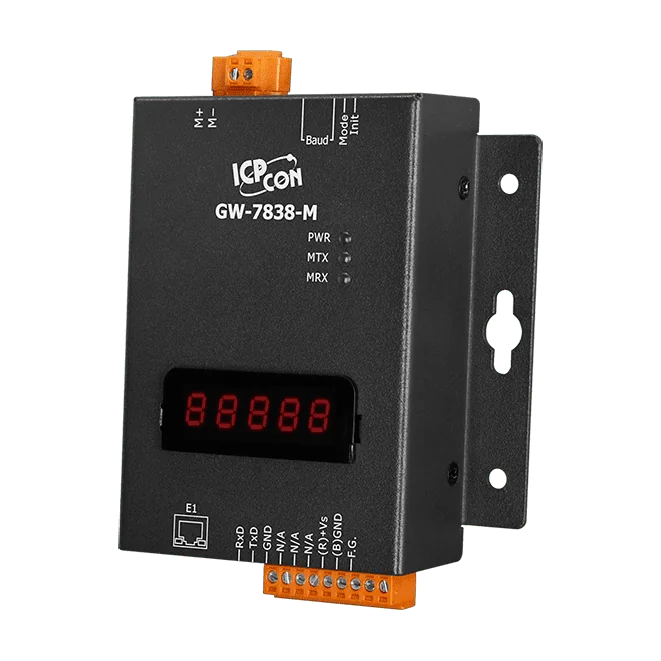

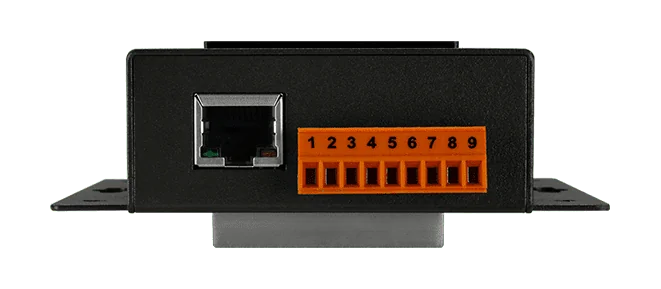

GW-7838-M Modbus TCP naar M-Bus Master Gateway, metalen behuizing

GW-7828 CR is een gateway waarmee Modbus RTU-masters gegevens kunnen lezen van M-Bus (Meter-Bus) slave-apparaten. Hij is bedoeld voor het op afstand uitlezen van verbruiksmeters, en ook voor sensoren en actuatoren die de M-Bus-standaard gebruiken. Engineers kunnen M-Bus-apparaten integreren in een bestaand Modbus RTU-systeem zonder zelf M-Bus-drivers te schrijven.De gateway reageert op de Modbus RTU-functiecodes 0x03 en 0x04 om M-Bus-meterdata uit te lezen en ondersteunt tot 100 M-Bus slave-apparaten. Seriële communicatie is beschikbaar via RS-232, RS-422 of RS-485, en twee draaischakelaars stellen de baudrates in voor de seriële poort en de M-Bus-poort.De M-Bus-poort beschikt over overstroom- en kortsluitbeveiliging, met 3750 Vrms fotokoppelaar-isolatie. Firmware kan worden bijgewerkt via de seriële poort. Het stroomverbruik bedraagt 1,8 W bij 24 VDC met één slave-apparaat en 11,8 W met 100 slave-apparaten.ToepassingenEnergietellersWarm- en koudwatertellersGasmetersDrukssensorenM-Bus-sensoren en actuatoren

De I-7590 koppelt een seriële host aan M-Bus (Meter-Bus)-slaveapparaten. Aan de seriële zijde accepteert hij RS-232, RS-422 of RS-485 en geeft hij de data door aan het M-Bus-netwerk, zodat een standaard seriële master energietellers, water- en gasmeters en andere M-Bus-instrumenten kan uitlezen zonder een op maat gemaakte protocolstack.De baudrates van de seriële poort en de M-Bus kunnen afzonderlijk worden ingesteld. Er zijn tien standaard baudrates en zes door de gebruiker te definiëren baudrates beschikbaar, waardoor de converter kan aansluiten op een breed scala aan meterconfiguraties. Transparante communicatie betekent dat de converter de datastroom niet wijzigt, en hij ondersteunt maximaal 100 M-Bus-slaves.Voor betrouwbaarheid in het veld beschikt de M-Bus-poort over fotokoppelaarisolatie van 3750 Vrms, evenals bescherming tegen overstroom en kortsluiting. Het apparaat bevat ook een watchdog, bescherming tegen omgekeerde polariteit op de voedingsingang, en de firmware kan worden bijgewerkt via de RS-232-poort. Het wordt op DIN-rail gemonteerd en is geschikt voor bedrijf tussen -25 ~ +75 ℃.ToepassingenExtern uitlezen van energietellersUitlezen van warm- en koudwatermetersUitlezen van gasmeters en gasstandtellerDruksensoren en actuatoren op M-Bus-netwerken

De I-3591 M-Bus-repeater versterkt de aandrijfcapaciteit van een M-Bus-lijn, verlengt de kabelafstand en vormt de signaalgolfvorm opnieuw, zodat de M-Bus-master betrouwbaar kan communiceren met een groter aantal meters.Hij is geschikt voor ingenieurs die meetnetwerken bouwen voor elektriciteits-, water- en warmtemeters, waarbij de tweedraads M-Bus zowel voeding als communicatie verzorgt. De unit vereist geen configuratie: hij detecteert de baudrate automatisch zodra hij in de lijn is aangesloten. De bescherming tegen overstroom, kortsluiting en omgekeerde polariteit helpt hem bestand te zijn tegen veelvoorkomende bedradingsfouten.De I-3591 CR is de RoHS-gecertificeerde versie van de repeater. Hij beschikt over één masterpoort en één slavepoort, met 3750 Vrms fotokoppelaarisolatie, en is bevestigbaar op een DIN-rail. Het stroomverbruik bedraagt 1,6 W bij 24 VDC met één slave-apparaat en 9,7 W met 100 slave-apparaten.ToepassingenMeetnetwerken voor elektriciteits-, water- en warmtemetersM-Bus-meetinstallaties met grote aantallen slave-apparatenM-Bus-kabeltrajecten over lange afstand
