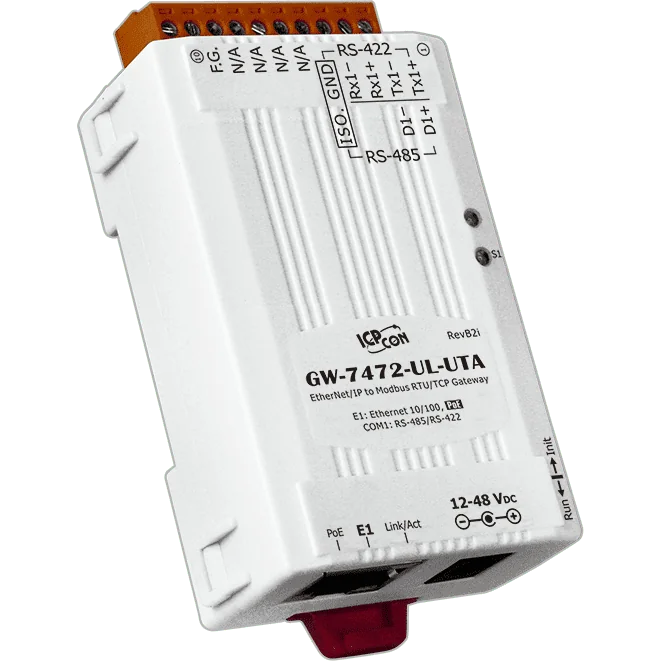

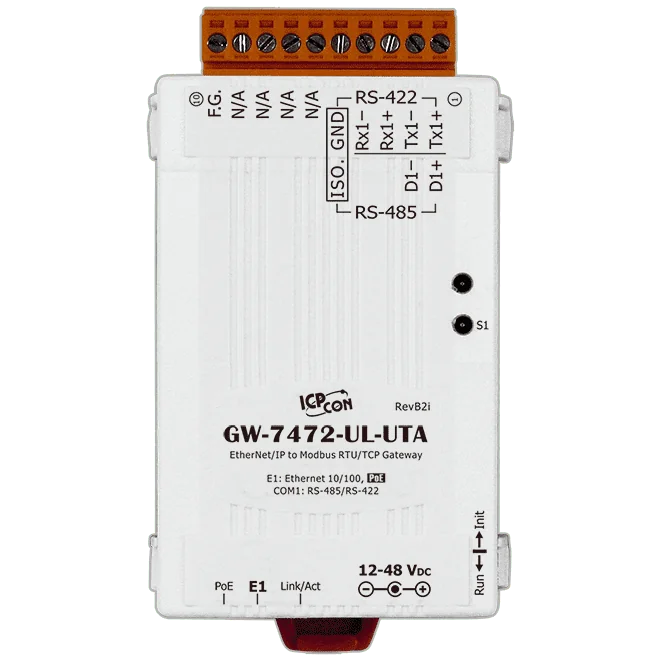

GW-7472-UL-UTA EtherNet/IP naar Modbus RTU/TCP-gateway met PoE, versie -40 °C

De GW-7472-UL koppelt EtherNet/IP-, Modbus RTU- en Modbus TCP-netwerken aan elkaar. Het fungeert als EtherNet/IP-adapter voor een scanner, leest registergegevens uit van Modbus RTU-slaves en Modbus TCP-servers en stelt deze gegevens beschikbaar als EtherNet/IP-ingangsdata. Uitgangsdata van de scanner wordt teruggeschreven naar de registergegevens van de Modbus-apparaten.Deze standaardvariant van de GW-7472-UL is gespecificeerd voor een bedrijfstemperatuur van -25 ~ +70 °C. De UTA-variant van de serie breidt dit uit naar -40 ~ +70 °C, dus deze bestelcode is geschikt voor installaties die geen werking onder het vriespunt aan de onderzijde vereisen. Het apparaat wordt geleverd met een DC-jackkabel naar 2-draads voedingskabel, 0,3 m (CA-002-UL).De compacte behuizing meet 52 x 27 x 77,4 mm en wordt op DIN-rail gemonteerd. Het accepteert voeding via Power over Ethernet volgens IEEE 802.3af Klasse 1, of via een DC-adapter, en de twee voedingsingangen zijn redundant. Firmware kan via Ethernet worden bijgewerkt.ToepassingenRegelsystemenGebouwautomatiseringFabrieksautomatiseringGedistribueerde dataverzameling

De GW-7472 CR koppelt EtherNet/IP-, Modbus RTU- en Modbus TCP-netwerken, zodat een EtherNet/IP-scanner via één apparaat registergegevens kan uitwisselen met Modbus RTU-slaves en Modbus TCP-servers. Registerwaarden die aan de Modbus-zijde worden gelezen, worden als ingangsdata aan de scanner aangeboden, en uitgangsdata van de scanner wordt teruggeschreven naar de Modbus-registers.De Modbus RTU-masterpoort ondersteunt 2-draads RS-485 en 4-draads RS-422. De Ethernet-poort levert IEEE 802.3af Klasse 1 Power over Ethernet, en een DC-adapter kan als alternatieve voeding dienen. De twee voedingsingangen zijn redundant, zodat bij uitval van de ene de andere de voeding overneemt.De compacte behuizing is geschikt voor installaties waar weinig ruimte beschikbaar is, bijvoorbeeld bij montage dicht bij een seriële apparaat of binnen een machine. Het apparaat is ontworpen voor montage op een DIN-rail en beschikt over een verwijderbaar klemmenblok.ToepassingenBesturingssystemenGebouwautomatiseringFabrieksautomatiseringGedistribueerde dataverzameling

Met de GW-7473 CR kan een Modbus-master gegevens lezen en schrijven die zijn opgeslagen in EtherNet/IP-adapters, zonder maatwerkprogrammering. Registergegevens die van de adapters worden gelezen, worden aan Modbus TCP-clients en Modbus RTU-masters aangeboden als input registers, terwijl uitgangsgegevens die deze masters schrijven, worden doorgegeven aan de adapterregisters.De compacte DIN-railbehuizing (52 x 27 x 77,4 mm) past in krappe schakelkasten en kan dicht bij een seriële apparaat worden gemonteerd of in een machine worden ingebouwd. De voeding kan komen van een PoE-switch via een standaard Category 5-kabel, conform IEEE 802.3af Klasse 1, of van een DC-adapter. De twee voedingen zijn redundant, waardoor de unit ook van stroom blijft voorzien als één bron uitvalt.De gateway is geschikt voor een bedrijfstemperatuurbereik van -25 ~ +75 ℃ en is geschikt voor besturings-, gebouwautomatisering-, fabrieksautomatisering- en gedistribueerde dataverzamelingsprojecten.ToepassingenBesturingssysteemGebouwautomatiseringFabrieksautomatiseringGedistribueerde dataverzameling
