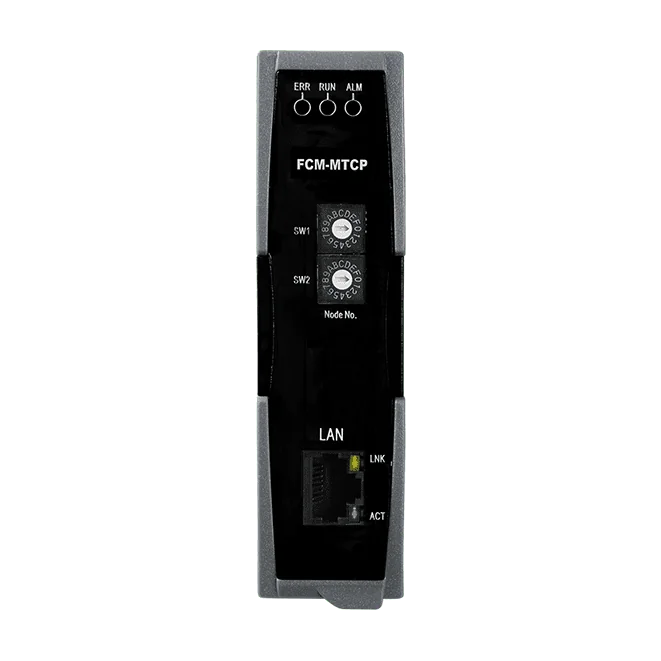

FCM-MTCP Veldcommunicatiemodule, Modbus/TCP-slave voor iDCS-8000

F-8015 CR is een RTD-ingangsmodule met 8 kanalen voor het iDCS-8000-systeem. De module ondersteunt Pt100-, JPt100- en Pt1000-sensoren, met een resolutie van 16 bit en een door de gebruiker instelbare up/down scale op elk kanaal, zodat het ingangsbereik op de meting kan worden afgestemd.De module is geschikt voor toepassingen waarbij meetnauwkeurigheid en foutisolatie belangrijk zijn. Elke ingang is met 3000 VDC geïsoleerd van zowel de backplane als de framemassa, waardoor een hoogspannings- of stroomfout op een kanaal zich naar verwachting niet naar andere componenten in het iDCS-8000-systeem verplaatst. Open-draaddetectie signaleert onderbroken sensoraansluitingen.Ondersteuning voor redundantie met een snelle schakeltijd van minder dan 100 µs maakt de F-8015 CR een geschikte kandidaat voor ontwerpen die continuïteit van de temperatuurbewaking vereisen. De module wordt doorgaans toegepast in gebouw-, fabriek- en machineautomatisering, evenals in remote diagnose en onderhoud en testapparatuur.ToepassingenGebouwautomatiseringFabrieksautomatiseringMachine-automatiseringRemote onderhoudRemote diagnoseTestapparatuur

De F-8017C1 CR is een analoge ingangsmodule van 16 bit met acht differentiële stroomkanalen, ontworpen voor 4~20 mA-transmitters in iDCS-8000-installaties die redundantie vereisen. Elk kanaal is geïsoleerd, zodat een fout op één ingang wordt weggehouden van de backplane en de overige modules in het systeem.Stroomingangen kunnen tot 25% boven het bereik worden uitgelezen, hoewel de nauwkeurigheid in het overbereik niet gegarandeerd is. Binnen het normale bereik specificeert de module een nauwkeurigheid van ±0,05% FSR, en ondersteunt ze een totale bemonsteringssnelheid van 500 samples per seconde. De redundante omschakeling is in minder dan 100 µs voltooid, wat helpt om metingen ook tijdens een omschakeling continu te houden.Geschikt voor gebouwautomatisering, fabrieks- en machineautomatisering, afstandsonderhoud en -diagnose, en testapparatuur.Kies de bestelcode met het achtervoegsel CR voor de hier beschreven RoHS-conforme uitvoering.ToepassingenGebouwautomatiseringFabrieksautomatiseringMachineautomatiseringAfstandsonderhoudAfstandsdiagnoseTestapparatuur

De F-8017C2 CR is een analoge differentiële ingangsmodule met 16 kanalen voor stroomlussen. De module meet 4 ~ 20 mA-signalen met een resolutie van 16 bit en een nauwkeurigheid van ±0,05% FSR, en kan metingen tot 25% boven het bereik weergeven, hoewel de nauwkeurigheid in dat gebied niet gegarandeerd is.De module is ontworpen voor het iDCS-8000-systeem en biedt redundantie met een snelle omschakeltijd van minder dan 100 us. Elke ingang is geïsoleerd, met 3000 VDC tussen de kanalen en de backplane-bus, zodat een hoogspannings- of overstroomfout op één kanaal naar verwachting geen invloed heeft op andere componenten in het systeem.Ingenieurs die voor deze variant kiezen, krijgen 16 kanalen met een gezamenlijke samplefrequentie van 1 kHz, overstroombeveiliging en een bedrijfstemperatuurbereik van -25 °C ~ +75 °C. De module is geschikt voor monitoring- en regeltaken in gebouw-, fabriek- en machine-automatisering, evenals voor remote maintenance, remote diagnose en testapparatuur.ToepassingenGebouwautomatiseringFabrieksautomatiseringMachineautomatiseringRemote MaintenanceRemote DiagnoseTestapparatuur

De F-8017CH CR is een analoge ingangsmodule met 8 kanalen voor 4~20 mA-stroomlussen, ontworpen voor toepassingen waarbij zowel signaalintegriteit als externe toegang tot veldinstrumenten belangrijk zijn. De 16-bits differentiële ingangen bieden een nauwkeurigheid van ±0,05% FSR, en een overbereik van 25% maakt meting buiten de nominale schaal mogelijk, al is de nauwkeurigheid in dat gebied niet gegarandeerd.Een ingebouwde HART-master maakt communicatie mogelijk met compatibele veldapparaten in een monodrop-topologie (punt-naar-punt), zodat configuratie- en diagnosegegevens op afstand kunnen worden uitgelezen zonder een afzonderlijke HART-modem. Ondersteuning voor redundantie en een snelle omschakeltijd van minder dan 100us helpen de I/O-keten beschikbaar te houden in kritieke installaties.Elk kanaal is met 3000 VDC geïsoleerd van de uitgang en de backplane-bus, en van de framemassa. Storingen op een kanaal blijven beperkt en mogen zich niet verspreiden naar andere componenten in het iDCS-8000-systeem. De CR-bestelcode wordt geleverd als de 8-kanaals geïsoleerde stroominganmodule met redundantie en HART-master-interface, RoHS-conform.ToepassingenGebouwautomatiseringFabrieksautomatiseringMachineautomatiseringOnderhoud op afstandDiagnose op afstandTestapparatuur
