ET-7067 Ethernet I/O-module, 8-kanaals vermogensrelaisuitgang, Modbus TCP

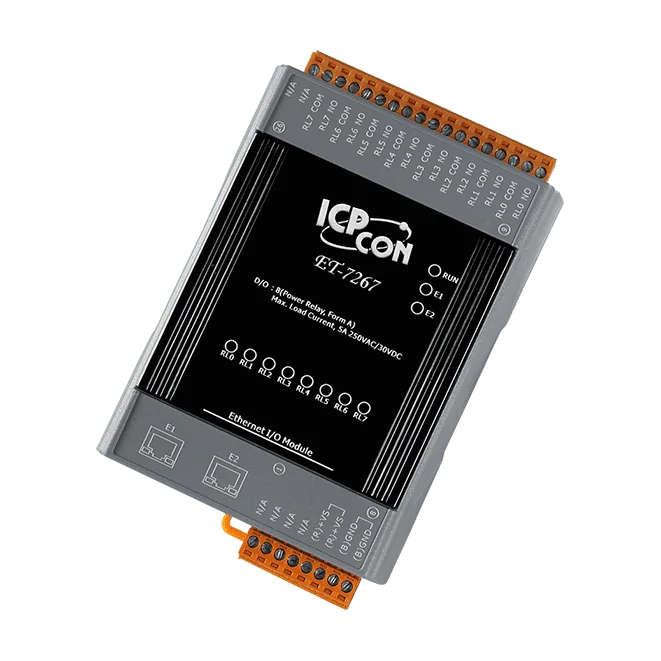

De ET-7267 CR schakelt belastingen via acht vermogensrelais van type A (SPST N.O.), waarbij elk kanaal is gespecificeerd voor 5 A @ 250 VAC/24 VDC bij ohmse belastingen. De aantrektijd en de terugvaltijd van de relais bedragen maximaal 10 ms respectievelijk 5 ms, en de module wordt geconfigureerd via Ethernet met Modbus TCP of Modbus UDP.Een ingebouwde 2-poorts Ethernet-switch met LAN-bypass maakt het mogelijk de module in een netwerk in serie (daisy-chain) aan te sluiten, wat de bekabeling in gedistribueerde installaties vereenvoudigt. De ingebouwde webserver en Web HMI bieden toegang via een browser, en de toegangsbeveiliging verloopt via ID, wachtwoord en IP-filtering.De inschakelwaarde en de veilige waarde van elk relais zijn programmeerbaar, en de I/O is optisch geïsoleerd tot 3000 VDC. Omdat er geen isolatie tussen de kanalen onderling is, is de module geschikt voor toepassingen waarbij gevaarlijke spanningen aanwezig zijn, mits de bedrading hierop is afgestemd. Dubbele watchdogs bewaken zowel de module als de communicatie.ToepassingenGebouwautomatiseringFabrieksautomatiseringMachineautomatiseringRemote onderhoudRemote diagnoseTestapparatuur

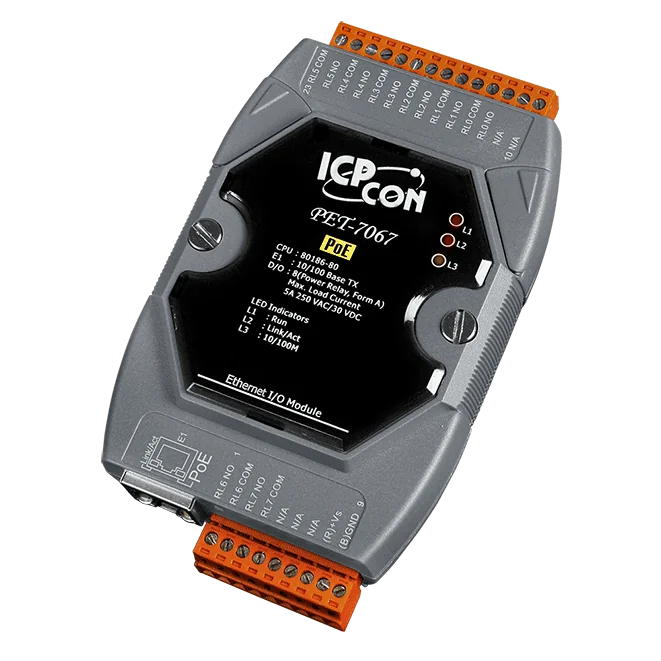

De PET-7067 CR is een via PoE gevoede Ethernet I/O-module die belastingen schakelt via acht Form A (SPST N.O.) vermogensrelais. Elk relais is geschikt voor 5 A bij 250 VAC of 24 VDC bij ohmse belastingen, waardoor de module geschikt is om apparatuur met een hogere stroomafname rechtstreeks aan te sturen via een netwerkgestuurde uitgang.De communicatie verloopt via een 10/100 Base-TX RJ-45-poort met Modbus TCP of Modbus UDP. Een ingebouwde webserver en web-HMI maken configuratie en bewaking vanuit een browser mogelijk, terwijl toegangsbeheer via ID, wachtwoord en IP-filter helpt om te beperken wie instellingen kan wijzigen. De dubbele watchdog (module en communicatie, beide programmeerbaar) ondersteunt herstel na storingen.De inschakelwaarden en veilige waarden van de relais zijn programmeerbaar, zodat uitgangen bij het opstarten of bij verlies van communicatie in een gedefinieerde toestand kunnen worden gezet. De I/O is galvanisch gescheiden met 3000 VDC, maar de relaiskanalen onderling zijn niet gescheiden. De module is bedoeld voor gebouwautomatisering, fabrieks- en machineautomatisering, afstandsonderhoud en -diagnose en testapparatuur.ToepassingenGebouwautomatiseringFabrieksautomatiseringMachineautomatiseringAfstandsonderhoudAfstandsdiagnoseTestapparatuur

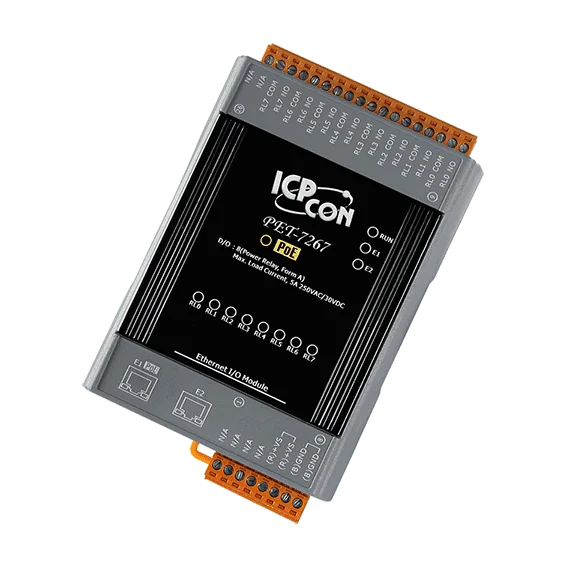

De PET-7267 CR is een via PoE gevoede Ethernet I/O-module die acht Form A (SPST N.O.) vermogensrelais schakelt. Elk relais is gespecificeerd voor 5 A bij 250 VAC of 24 VDC bij ohmse belasting, waardoor de module geschikt is voor directe aansturing van belastingen op netspanningsniveau in gebouw- en machinebesturingskasten. Zowel de inschakelwaarde als de veilige waarde van de relais zijn programmeerbaar, zodat elke uitgang bij het inschakelen een vastgelegde toestand krijgt en bij een storing een gedefinieerde veilige toestand aanneemt.De communicatie verloopt via Modbus TCP en Modbus UDP. Een 2-poorts 10/100 Base-TX-switch met LAN-bypass maakt het mogelijk de module in een daisy-chain langs het netwerk te koppelen, en toegangsbeheer (ID, wachtwoord en IP-filter) beperkt wie er toegang heeft. Een ingebouwde webserver en web-HMI bieden toegang tot de module via een browser, en een dubbele watchdog bewaakt zowel de module als de communicatie. De optische scheiding is gespecificeerd op 3000 VDC voor bescherming tegen transiente overspanningen, hoewel de relaiskanalen onderling niet galvanisch gescheiden zijn.De module accepteert PoE (IEEE 802.3af, Klasse 1) of een voeding van +12 ~ +48 VDC via een klemmenblok, met een maximaal verbruik van 4,1 W. De module wordt op DIN-rail gemonteerd en werkt bij -25 ~ +75 °C. Typische toepassingen zijn gebouwautomatisering, fabrieks- en machineautomatisering, onderhoud en diagnose op afstand, en testapparatuur.ToepassingenGebouwautomatiseringFabrieksautomatiseringMachineautomatiseringOnderhoud op afstandDiagnose op afstandTestapparatuur

De ET-7060 CR combineert zes natte-contact digitale ingangen met zes vermogensrelais van het type form A in één via Ethernet aangesloten DIN-railmodule. Elke ingang kan ook functioneren als 32-bit teller, wat geschikt is voor pulstelling en statusbewaking bij automatiseringstoepassingen en remote supervisie. De inschakelwaarden en veilige waarden van de relais zijn programmeerbaar, zodat de uitgangen in een gedefinieerde toestand kunnen worden gezet wanneer de module opstart of de communicatie wegvalt.De communicatie verloopt via een 10/100 Base-TX RJ-45-poort met Modbus TCP of Modbus UDP. Een ingebouwde webserver en web-HMI maken configuratie en bewaking via een browser mogelijk, terwijl dubbele watchdogs (voor de module en de communicatie, beide programmeerbaar) bijdragen aan de betrouwbaarheid van het systeem. De toegang kan worden beperkt met ID-, wachtwoord- en IP-filterinstellingen.De isolatie bedraagt 3000 VDC voor de I/O en 1500 VDC voor Ethernet, zonder kanaal-tot-kanaal-isolatie. Bij het schakelen van inductieve belastingen dient voor DC-belastingen een vrijloopdiode of voor AC-belastingen een metaaloxide-varistor te worden toegepast om de relaiscontacten te beschermen en de levensduur van het relais te verlengen.ToepassingenGebouwautomatiseringFabrieksautomatiseringMachineautomatiseringRemote onderhoudRemote diagnoseTestapparatuur
