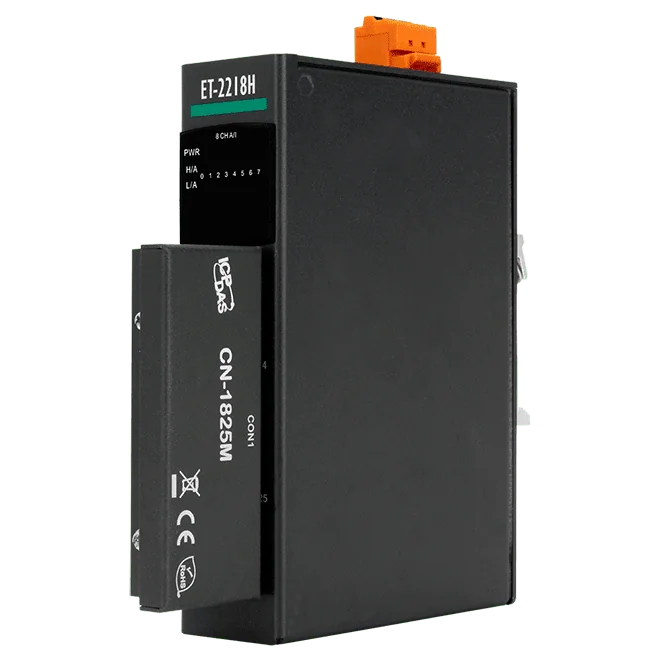

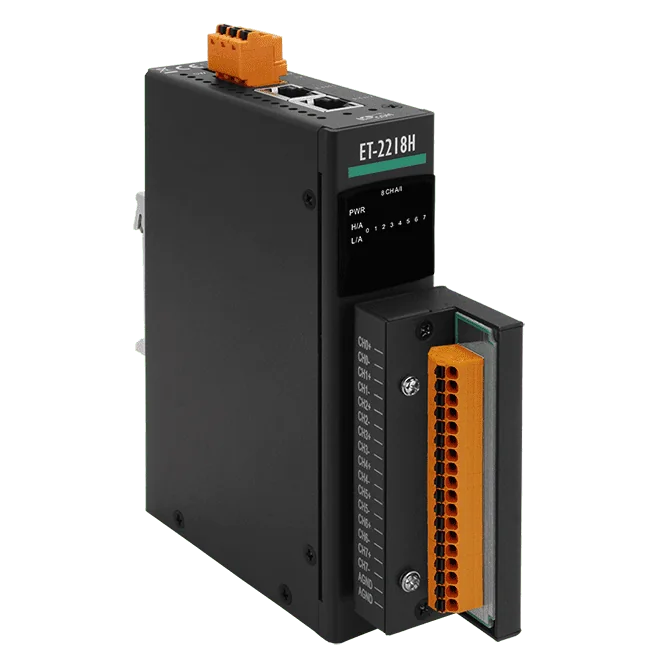

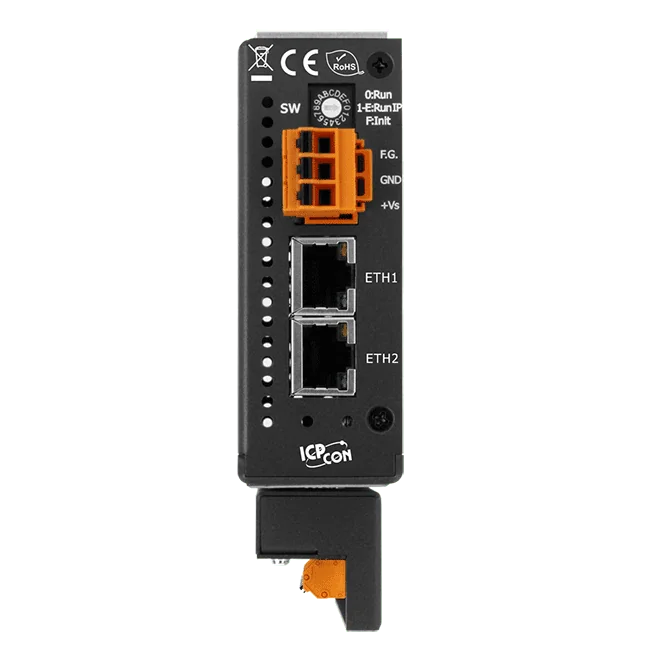

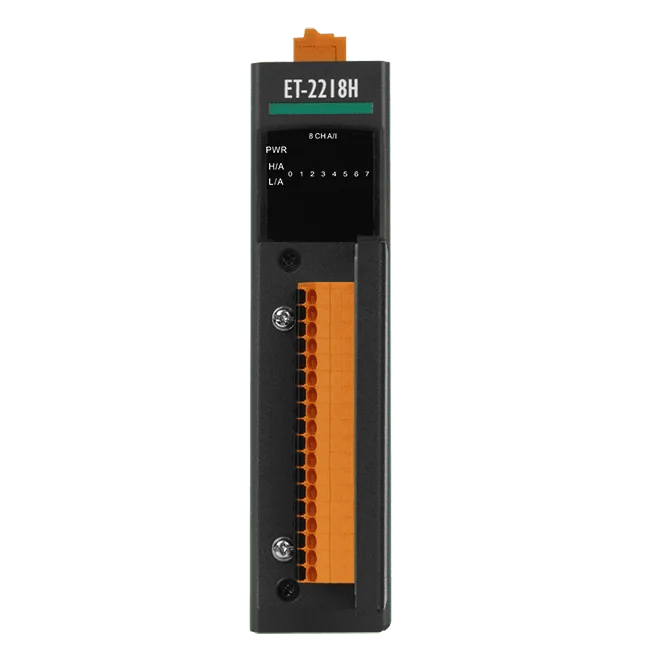

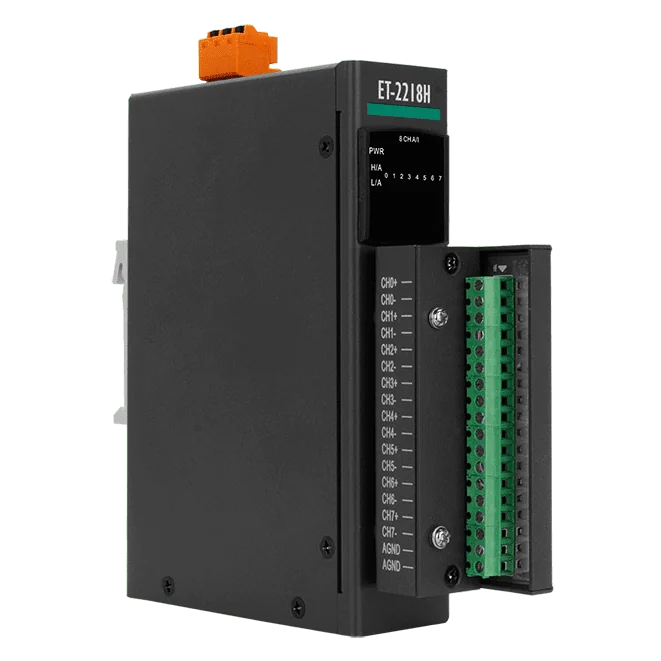

ET-2218H/S1 Ethernet I/O-module met 2-poorts Ethernet-switch, 8-kanaals snelle thermokoppelingang, 100 S/s

Ethernet I/O-module met 2-poorts Ethernet-switch, 16-kanaals snelle thermokoppelingang, 100 S/s. Inclusief CN-1826M-dochterbord.

De ET-2218HS-16 CR is een Ethernet I/O-module die 16 thermokoppelingangen op een netwerk aansluit. Elk kanaal is afzonderlijk te configureren en kan in de Fast Mode worden bemonsterd met maximaal 100 Hz. Open draaddetectie signaleert onderbroken sensorcircuits. Automatische koudelascompensatie wordt op alle kanalen toegepast, zodat ingenieurs standaard thermokoppeltypen kunnen aansluiten zonder externe referentiehardware.Een ingebouwde 2-poorts 10/100 Base-Tx-switch met LAN-bypass maakt het mogelijk modules in serie langs het netwerk aan te sluiten, waardoor bekabeling en switchinfrastructuur worden beperkt. De configuratie gebeurt via de ingebouwde webserver, en de module rapporteert gegevens via Modbus TCP/UDP, MQTT en SNMP V2c. Firmware kan via Ethernet worden bijgewerkt.Voor elektrisch stoorrijke installaties biedt de module EFT-, ESD- en surgebeveiliging en 3000 VDC I/O-isolatie. De module is behuisd in een metalen kast, wordt op DIN-rail of wand gemonteerd en is geschikt voor bedrijf bij -25 ~ +75 °C.ToepassingenSMD-assemblagefabricagePrintplaatfabricageSchoenenfabricageVoedingsindustrieFarmaceutische industrieElke temperatuurmetingstoepassing in de industrie

De ET-2215H is een Ethernet-remote-I/O-module voor engineers die snelle en nauwkeurige temperatuurmetingen nodig hebben van RTD-sensoren. Elk van de acht kanalen accepteert Pt100-, Ni120-, Cu50- en Cu100-sensoren en kan individueel worden geconfigureerd. In de Fast Mode bemonstert elk kanaal met 90 Hz, terwijl de Normal Mode 1,5 Hz per kanaal draait.Driedraads compensatie van de leidingweerstand zorgt voor betrouwbare metingen bij lange kabelwegen, en open draaddetectie signaleert een onderbroken sensoraansluiting op elk kanaal. De nauwkeurigheid is gespecificeerd op ±0,05 % van FSR in de Normal Mode en ±0,1 % van FSR in de Fast Mode, beide bij 25 ℃, met een resolutie van 16 bit.De ingebouwde 2-poorts switch met LAN-bypass maakt het mogelijk om modules in serie (daisy-chain) te schakelen, waardoor het aantal benodigde switches in een kast afneemt. Een ingebouwde webserver verzorgt de configuratie, de toegang is beveiligd met wachtwoord en IP-filter, en de firmware kan via Ethernet worden bijgewerkt. De galvanische isolatie is aangegeven op 1500 VDC op Ethernet en 3000 VDC op I/O, en de module is gespecificeerd voor EFT-, ESD- en surge-immuniteit volgens IEC 61000-4-4, -4-2 en -4-5.ToepassingenFactory AutomationMachine AutomationBuilding AutomationRemote Diagnosis & MaintenanceTestapparatuur

De ET-2215H-16 is een Ethernet I/O-module voor temperatuurmeting met 16 RTD-ingangen. Elk kanaal kan afzonderlijk worden geconfigureerd en accepteert Pt100-, Ni120-, Cu50- en Cu100-sensoren. In de Fast Mode bedraagt de bemonsteringssnelheid 90 Hz per kanaal, terwijl de Normal Mode werkt op 1,5 Hz per kanaal, zodat de module kan worden afgestemd op de snelheid die de toepassing vereist.Compensatie van de leidingweerstand bij driedraads-RTD's zorgt voor nauwkeurige metingen bij verschillende kabellengtes, en open-draaddetectie signaleert onderbroken sensorverbindingen. De ingebouwde 2-poorts 10/100 Base-Tx-switch met LAN-bypass maakt het mogelijk om apparaten in serie op het netwerk aan te sluiten, waardoor bekabeling en switchhardware worden beperkt. Modbus TCP/UDP, MQTT en SNMP V2c worden ondersteund en de module kan via de webserver worden geconfigureerd.Voor installaties met veel elektrische ruis biedt de module een I/O-isolatie van 3000 VDC en een Ethernet-isolatie van 1500 VDC, samen met EFT-, ESD- en overspanningsbeveiliging tot de niveaus die in de specificatie zijn vermeld. De module is ondergebracht in een metalen behuizing en wordt op een DIN-rail of aan de wand gemonteerd.ToepassingenFabrieksautomatiseringMachineautomatiseringGebouwautomatiseringRemote diagnose & onderhoudTestapparatuur
