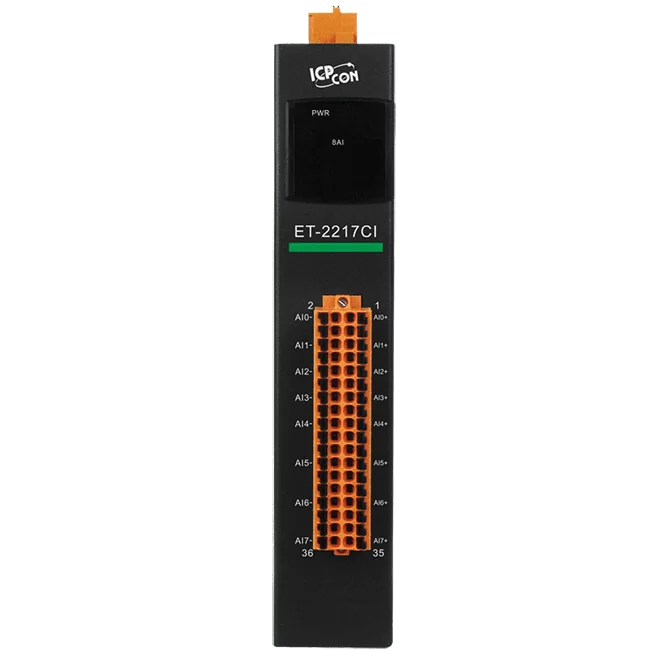

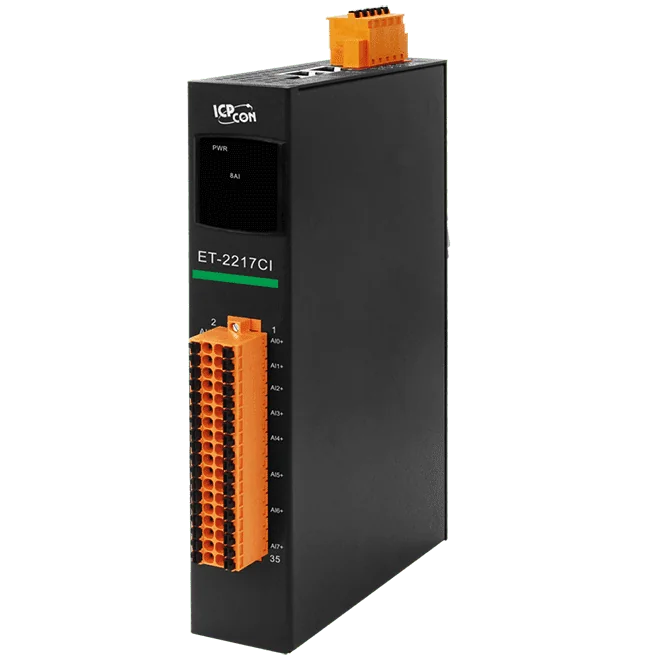

ET-2217CI Ethernet I/O-module, 8-kanaals analoge ingang met 2-poorts switch

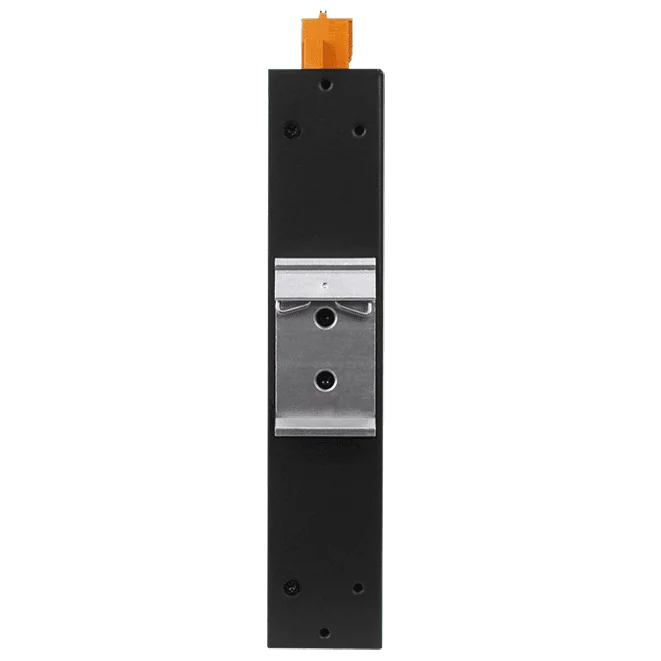

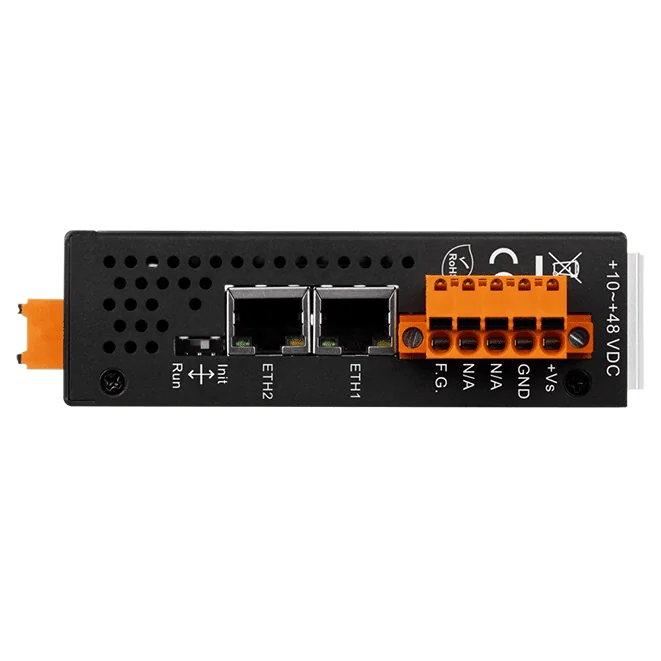

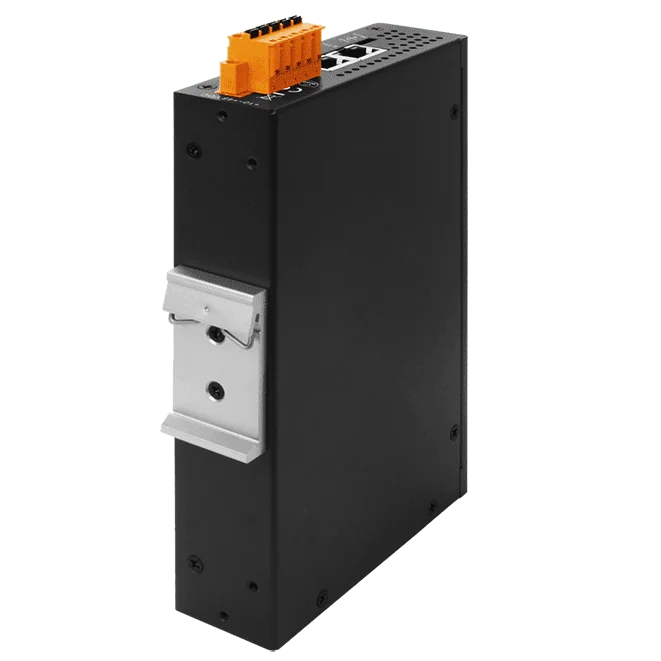

De ET-2217CI-4 is een analoge ingangsmodule met vier kanalen voor dataacquisitie via Ethernet. Elk kanaal is per afzonderlijk in software te configureren als spannings- of stroomingang, waardoor de module geschikt is voor gemengde sensorsignalen op één unit. De ingangsbereiken omvatten ±1 V, ±2,5 V, ±5 V, ±10 V, 0 ~ 20 mA en 4 ~ 20 mA, met een resolutie van 16 bit.Metingen worden voorzien van een tijdstempel en kunnen lokaal worden opgeslagen. De bemonstering bedraagt 10 Hz per kanaal in de normale modus of 200 Hz per kanaal in de snelle modus, en de datalogger kan tot 480.000 records per kanaal bewaren. Gegevens kunnen worden uitgelezen en met de LogReader-tool naar CSV worden geëxporteerd. Communicatie verloopt via Modbus TCP, Modbus UDP of MQTT, en de ingebouwde webserver verzorgt de configuratie.De ingebouwde 2-poorts switch met LAN-bypass ondersteunt daisy-chain bekabeling. Kanaal-naar-kanaal isolatie van 3000 VDC, samen met EFT-, ESD- en overspanningsbeveiliging, maakt de module geschikt voor elektrisch stoorgevoelige industriële omgevingen. De module wordt gemonteerd op DIN-rail of aan de wand, met een optionele wandmontagekit (ASO-0015).ToepassingenFabrieksautomatiseringMachine-automatiseringGebouwautomatiseringRemote diagnose & onderhoudTestapparatuur

De ET-2217 CR is een Ethernet-analoge ingangsmodule voor het inlezen van spannings- en stroomsignalen via een netwerk. Elk kanaal is afzonderlijk configureerbaar en de ingangen kunnen softwarematig worden ingesteld als 8 differentiële of 16 single-ended kanalen.De ingangen hebben een resolutie van 16 bit, met spanningsbereiken van ±150 mV tot ±10 V en stroombereiken van ±20 mA, 0 ~ +20 mA en +4 ~ +20 mA. Het type spanning of stroom wordt geselecteerd met een DIP-schakelaar. In de normale modus worden alle kanalen bemonsterd met 20 Hz, in de snelle modus met 200 Hz. De module verdraagt een overspanning van 120 VDC, is tot 3000 VDC galvanisch gescheiden aan de I/O-zijde en beschikt over EMS-bescherming tegen EFT, ESD en surge.Voor netwerkaansluiting ondersteunt de ingebouwde 2-poorts switch LAN-bypass voor daisy-chain bedrading. MQTT publish en subscribe met automatisch herverbinden en Keep-Alive, en SNMP V2c met Trap-berichten bij wijziging van I/O of herstart, zorgen voor flexibele integratie. Een ingebouwde webserver verzorgt de configuratie.ToepassingenFabrieksautomatiseringMachineautomatiseringGebouwautomatiseringRemote diagnose en onderhoudTestapparatuur

ET-2217H is een Ethernet I/O-module voor ingenieurs die snelle, meerkanaals analoge acquisitie op een netwerkapparaat nodig hebben. Elk van de acht differentiële ingangen is afzonderlijk instelbaar voor spannings- of stroomsignalen, waarbij het ingangstype via DIP-schakelaars wordt ingesteld en de bereiken lopen van ±2,5 V tot ±10 V of 0 ~ +20 mA, 4 ~ +20 mA en ±20 mA.De dataresolutie bedraagt 16 bit en de module bemonstert alle kanalen gezamenlijk met een totale snelheid van 8 kHz bij gebruik van TCP-streaming. De beschikbare bemonsteringsfrequentie per kanaal schaalt mee met het aantal gebruikte kanalen. Beveiligingsfuncties omvatten gemeenschappelijke spanningsbeveiliging van ±200 VDC, overspanningsbeveiliging van +50 VDC en overstroombeveiliging van 50 mA bij 50 VDC (max.). De isolatie bedraagt 1500 VDC op Ethernet en 3000 VDC op I/O.De ingebouwde switch met twee poorten maakt LAN-bypass en daisy-chain-bekabeling mogelijk, wat de bekabeling in gedistribueerde panelen vereenvoudigt. De configuratie gebeurt via de ingebouwde webserver, met toegangscontrole via wachtwoord en IP-filter. Ondersteunde protocollen zijn Modbus TCP, Modbus UDP, MQTT en SNMP V2c, en de module kan worden gevoed via een klemmenblok van +10 ~ +48 VDC.ToepassingenFabrieksautomatiseringMachine-automatiseringGebouwautomatiseringRemote diagnose & onderhoudTestapparatuur

De ET-2215H is een Ethernet-remote-I/O-module voor engineers die snelle en nauwkeurige temperatuurmetingen nodig hebben van RTD-sensoren. Elk van de acht kanalen accepteert Pt100-, Ni120-, Cu50- en Cu100-sensoren en kan individueel worden geconfigureerd. In de Fast Mode bemonstert elk kanaal met 90 Hz, terwijl de Normal Mode 1,5 Hz per kanaal draait.Driedraads compensatie van de leidingweerstand zorgt voor betrouwbare metingen bij lange kabelwegen, en open draaddetectie signaleert een onderbroken sensoraansluiting op elk kanaal. De nauwkeurigheid is gespecificeerd op ±0,05 % van FSR in de Normal Mode en ±0,1 % van FSR in de Fast Mode, beide bij 25 ℃, met een resolutie van 16 bit.De ingebouwde 2-poorts switch met LAN-bypass maakt het mogelijk om modules in serie (daisy-chain) te schakelen, waardoor het aantal benodigde switches in een kast afneemt. Een ingebouwde webserver verzorgt de configuratie, de toegang is beveiligd met wachtwoord en IP-filter, en de firmware kan via Ethernet worden bijgewerkt. De galvanische isolatie is aangegeven op 1500 VDC op Ethernet en 3000 VDC op I/O, en de module is gespecificeerd voor EFT-, ESD- en surge-immuniteit volgens IEC 61000-4-4, -4-2 en -4-5.ToepassingenFactory AutomationMachine AutomationBuilding AutomationRemote Diagnosis & MaintenanceTestapparatuur
