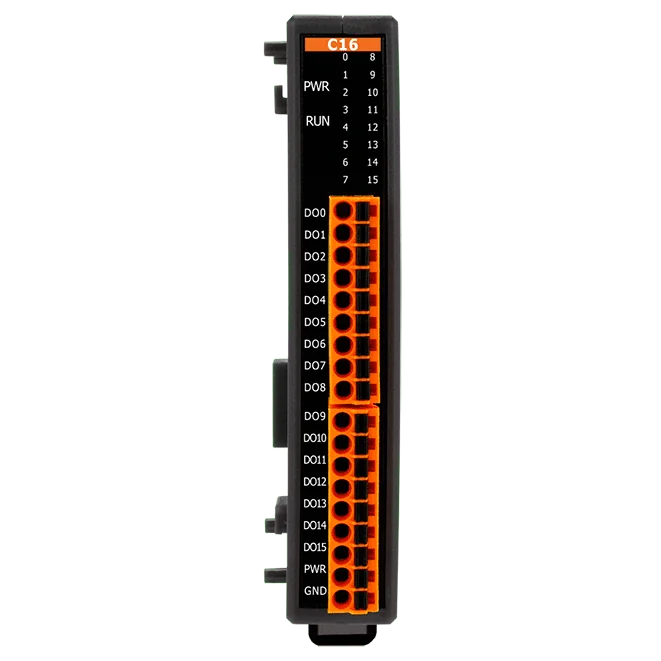

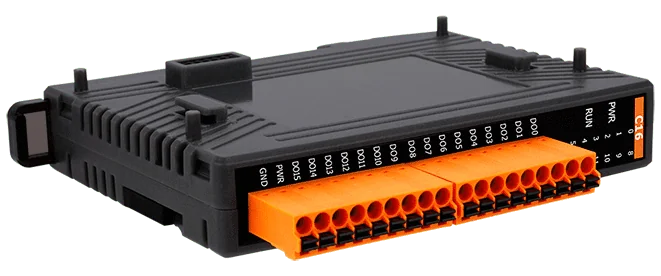

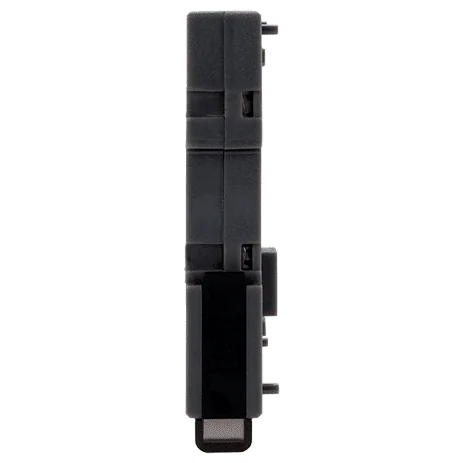

EC4-C16 EtherCAT SubDevice slim digitale uitgangsmodule, 16-kanaals gegalvaniseerd gescheiden

De EC4-A16 is een slanke EtherCAT SubDevice die 16 geïsoleerde digitale uitgangen toevoegt aan een EtherCAT-netwerk. Elk kanaal is een source-type N-MOS-uitgang met een interne vrijloopdiode, met een nominale stroom van 500 mA per kanaal bij belastingsspanningen van +10 VDC tot +40 VDC. De module is bedoeld voor engineers die dichte digitale uitgangsregeling op EtherCAT nodig hebben zonder grote footprint.De module ondersteunt een cyclustijd van 100 μs met gedistribueerde klokken. De uitgangswaarden bij inschakeling zijn configureerbaar, en u kunt kiezen of de uitgangen hun waarde behouden wanneer de EtherCAT-statusmachine wijzigt. De huidige uitgangstoestand van elk kanaal wordt weergegeven via LED-indicatoren op de behuizing, en het verwijderbare klemmenblok vereenvoudigt de bedrading en vervanging.De behuizing meet 17,5 x 108 x 73 mm (B x L x D, exclusief klemmen) en kan op een DIN-rail worden geplaatst of aan de wand worden gemonteerd. De module heeft de conformiteitstesttool doorstaan en is volgens opgave compatibel met diverse standaard EtherCAT MainDevices. Hij draagt de CE-, UKCA-, RoHS- en WEEE-markeringen.ToepassingenGedistribueerde digitale uitgangsregeling op EtherCAT-netwerken

De EC4-AD8 is een slanke EtherCAT SubDevice voor het inlezen van spanningssignalen op acht differentiële analoge ingangen met een resolutie van 16 bit. Elk kanaal is galvanisch gescheiden, met een isolatie van 2500 VDC en overspanningsbeveiliging van ±35 VDC, wat geschikt is voor signaalacquisitie in stoorgevoelige of elektrisch gemengde schakelkasten.Ingangsbereiken van 0~10 V, ±10 V, ±5 V en ±2,5 V worden softwarematig geselecteerd. Elk kanaal bemonstert met 1k Hz, met een nauwkeurigheid van 0,05% van FSR. De module werkt met een EtherCAT-cyclustijd van 100 μs en ondersteunt gedistribueerde klokken, zodat hij binnen een groter netwerk gesynchroniseerd kan worden. Bereik- en filterinstellingen per kanaal worden niet ondersteund, en er is geen open-draaddetectie.Een verwijderbare schroefklemconnector en een kunststof behuizing van 17,5 x 108 x 73 mm (B x L x D, exclusief klemmen) maken montage op DIN-rail of aan de wand mogelijk. Het bedrijfstemperatuurbereik is -25 ~ +70 °C, en de module wordt gevoed met +24 VDC bij 1,5 W.ToepassingenAcquisitie van spanningssignalen in EtherCAT-gebaseerde automatiseringssystemenGedistribueerde analoge monitoring die de bekabeling vermindert ten opzichte van punt-naar-punt bedrading

EC4-DA4 CR is een slanke EtherCAT SubDevice die vier geïsoleerde 12-bit analoge uitgangen toevoegt aan een besturingsnetwerk. Elk kanaal kan worden ingesteld op een spannings- of stroombereik, waaronder ±5 V, ±10 V, 0 ~ 5 V, 0 ~ 10 V, 0 ~ 10 mA en 0 ~ 20 mA, zodat één module een breed scala aan veldapparaten kan aansturen.De communicatie verloopt via EtherCAT met een cyclustijd van 100 μs en ondersteuning voor distributed clocks. Doordat de analoge uitgangen via de bus worden aangestuurd in plaats van via afzonderlijke parallelle bedrading, neemt het aantal benodigde kabels af voor een gegeven aantal punten, en de uitgangswaarden kunnen in software worden gemonitord. De module heeft conformiteitstests doorstaan en is bedoeld voor gebruik met diverse standaard EtherCAT MainDevices.De behuizing is van kunststof en meet 17,5 x 108 x 73 mm (B x L x D, exclusief aansluitklemmen). De module wordt op een DIN-rail of aan de wand gemonteerd en beschikt over een verwijderbare klemmenblokconnector. De module is geschikt voor bedrijf van -25 tot +70 °C en wordt gevoed met +24 VDC, met 2500 VDC isolatie op de uitgangen.ToepassingenGedistribueerde analoge uitgangsregeling in EtherCAT-netwerkenAansturen van spannings- of stroomsetpoints naar veldapparaten in paneel- en machinebesturingSystemen waarin het verminderen van bekabeling voor analoge uitgangen prioriteit heeft

De EC4-ENC2A is een slanke EtherCAT SubDevice die twee absolute encoders aansluit op een EtherCAT-netwerk. Elk kanaal werkt onafhankelijk en beide worden gelijktijdig bemonsterd, zodat engineers positiedata van twee assen in dezelfde cyclus kunnen vastleggen.Elk kanaal ondersteunt SSI of unidirectionele BiSS-C-transmissie, met data tot 48 bits inclusief error- en waarschuwingsbits en CRC in BiSS-C-modus. De transmissie loopt met maximaal 10 MHz, en kabelvertragingen worden in BiSS-C-modus automatisch gecompenseerd voor kabellengtes tot 70 meter. Binaire en Gray-codering worden ondersteund, en het CRC-polynoom is aanpasbaar tot CRC-8.De module ondersteunt Free-Run- en Distributed Clock-werking, met een opgegeven EtherCAT-cyclustijd van 100 µs. Hij wordt gevoed met +24 V DC, biedt 2000 VDC fotoisolatie op de encoderingangen en is ondergebracht in een kunststof behuizing voor montage op DIN-rail of wand. De hier vermelde bestelcode draagt de RoHS-aanduiding.ToepassingenPrecisiepositiemeting
