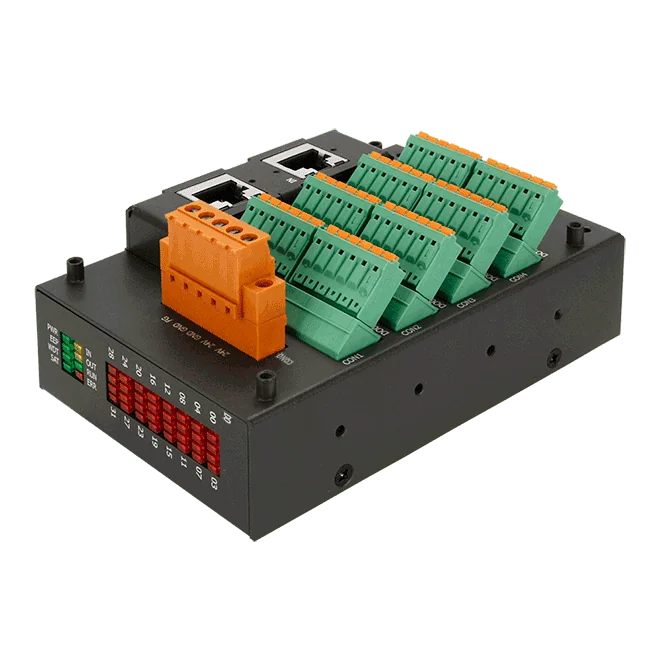

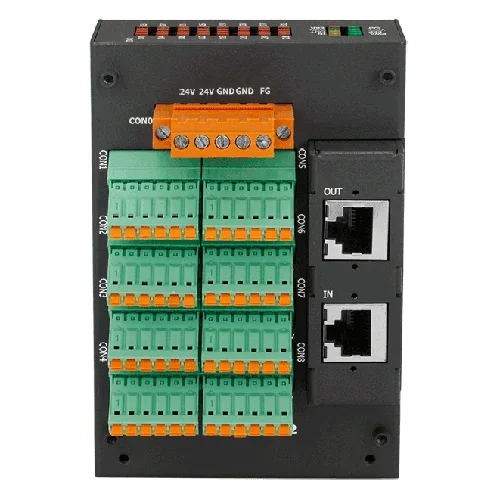

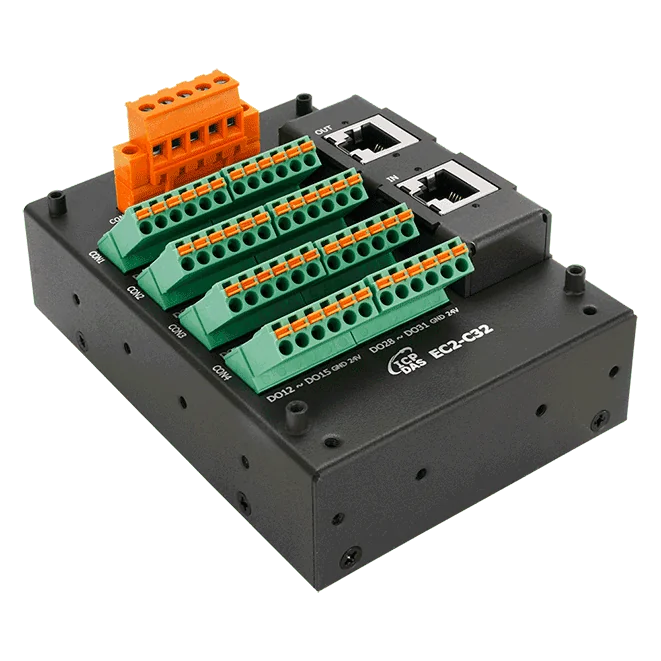

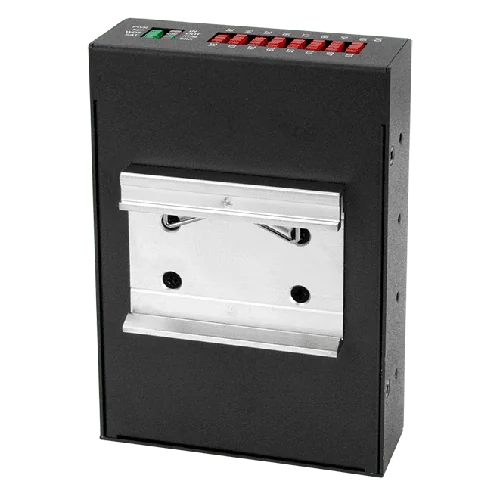

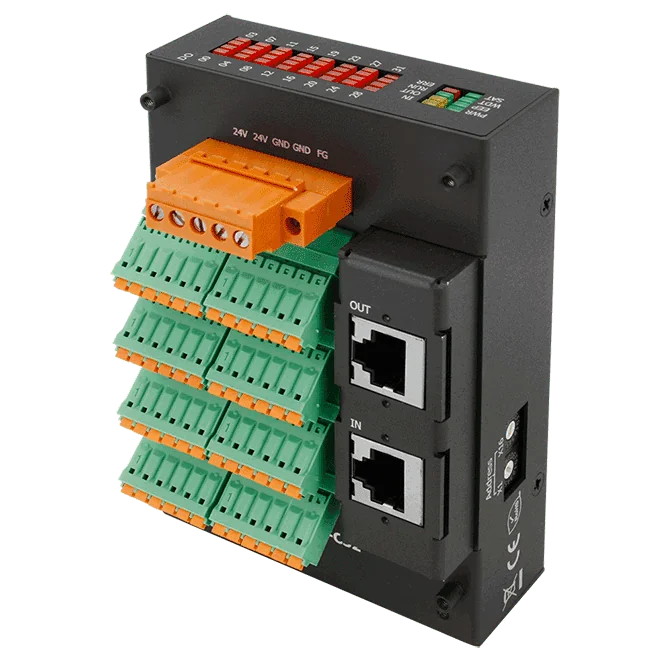

EC2-C32 EtherCAT Slave I/O-module, 32-kanaals geïsoleerde digitale uitgang

EC2-P32 is een EtherCAT slave I/O-module die 32 geïsoleerde digitale ingangen op een EtherCAT-netwerk aansluit. De twee RJ-45-poorten maken het mogelijk om modules in serie (daisy chain) te koppelen, waardoor de bekabeling beperkt blijft naarmate het aantal I/O-punten toeneemt.De ingangstoestanden zijn beschikbaar als procesdata voor de EtherCAT-master en worden daarnaast weergegeven via LED-indicatoren op de module, zodat de status ter plaatse gecontroleerd kan worden tijdens inbedrijfstelling en foutopsporing. De module ondersteunt on-the-fly verwerking en gedistribueerde klokken, met een cyclustijd van 100 us, en de ingangen zijn voorzien van een laagdoorlaatfilter. Elke ingang is geïsoleerd tot 3750 VDC.Kies de EC2-P32 wanneer u een compact, op DIN-rail of wand gemonteerd ingangsstation met 32 kanalen nodig heeft, dat zowel natte (sink en source) als droge (source) contacten ondersteunt.ToepassingenGedistribueerde acquisitie van digitale ingangen op EtherCAT-netwerken

EC2-P16C16 is een EtherCAT-slavemodule die 16 digitale ingangen en 16 digitale uitgangen toevoegt aan een EtherCAT-netwerk. De twee RJ-45-buspoorten maken het mogelijk om stations in een daisy chain met elkaar te verbinden, waardoor het aantal kabels in een gedistribueerd systeem wordt beperkt.De ingangen accepteren natte contacten in sink- of source-configuratie, evenals droge contacten, en de ingangskanalen zijn galvanisch gescheiden met 3750 VDC. De uitgangen zijn open-collector sink-types met een interne vrijloopdiode, met een nominale stroom van 500 mA per kanaal en een maximale belastingsspanning van 40 VDC. De toestanden van de kanalen kunnen worden uitgelezen via de procesdata of worden gecontroleerd op de LED-indicatoren.De module heeft de EtherCAT-conformiteitstestsoftware doorlopen, zodat conforme masters en configurators er direct mee kunnen werken. De uitgangswaarden bij inschakelen zijn configureerbaar, uitgangen kunnen behouden blijven na een wijziging van de state machine, en de module wordt gevoed vanaf +24 VDC met een verbruik van 3 W.ToepassingenGedistribueerde digitale I/O voor EtherCAT-gebaseerde machine- en automatiseringsnetwerkenSchakelaar- en sensorbewaking met natte of droge contactenDigitale uitgangsregeling van actuatoren en indicatoren binnen EtherCAT-systemen

De EC2-TC16 is een EtherCAT slave I/O-module die 16 thermokoppelingangangen toevoegt aan een EtherCAT-netwerk. Elk kanaal bemonstert met 100 Hz en meldt open draadcondities, zodat sensorfouten op kanaalniveau kunnen worden geïdentificeerd.Elk kanaal is afzonderlijk te configureren en accepteert een ruime keuze aan thermokoppeltypen, waaronder J, K, T, E, R, S, B, N, C, L, M en LDIN43710. Automatische koudeverbindingscompensatie wordt op alle kanalen toegepast, waardoor in de meeste temperatuurmeetopstellingen geen externe referentiebehandeling nodig is.Twee RJ-45 EtherCAT-poorten maken het mogelijk om stations in serie (daisy chain) te verbinden, met tot 100 m tussen stations over 100BASE-TX. Gedistribueerde klokken en een cyclustijd van 100 us zijn geschikt voor gesynchroniseerde regeling, en de metalen behuizing met IP40 wordt op een DIN-rail of aan de wand gemonteerd.ToepassingenTemperatuurmeting met thermokoppelsensoren in op EtherCAT gebaseerde automatiseringssystemenGedistribueerde temperatuurbewaking met in serie geschakelde slave-stations

De EC4-A16 is een slanke EtherCAT SubDevice die 16 geïsoleerde digitale uitgangen toevoegt aan een EtherCAT-netwerk. Elk kanaal is een source-type N-MOS-uitgang met een interne vrijloopdiode, met een nominale stroom van 500 mA per kanaal bij belastingsspanningen van +10 VDC tot +40 VDC. De module is bedoeld voor engineers die dichte digitale uitgangsregeling op EtherCAT nodig hebben zonder grote footprint.De module ondersteunt een cyclustijd van 100 μs met gedistribueerde klokken. De uitgangswaarden bij inschakeling zijn configureerbaar, en u kunt kiezen of de uitgangen hun waarde behouden wanneer de EtherCAT-statusmachine wijzigt. De huidige uitgangstoestand van elk kanaal wordt weergegeven via LED-indicatoren op de behuizing, en het verwijderbare klemmenblok vereenvoudigt de bedrading en vervanging.De behuizing meet 17,5 x 108 x 73 mm (B x L x D, exclusief klemmen) en kan op een DIN-rail worden geplaatst of aan de wand worden gemonteerd. De module heeft de conformiteitstesttool doorstaan en is volgens opgave compatibel met diverse standaard EtherCAT MainDevices. Hij draagt de CE-, UKCA-, RoHS- en WEEE-markeringen.ToepassingenGedistribueerde digitale uitgangsregeling op EtherCAT-netwerken
