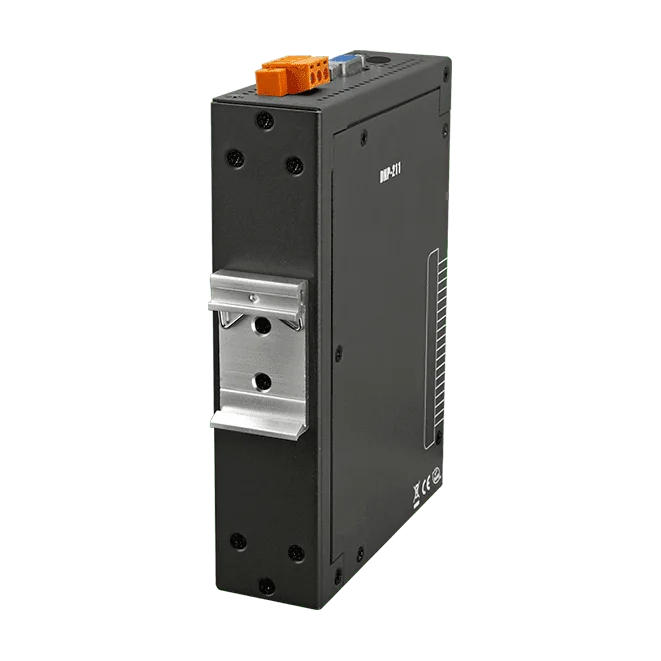

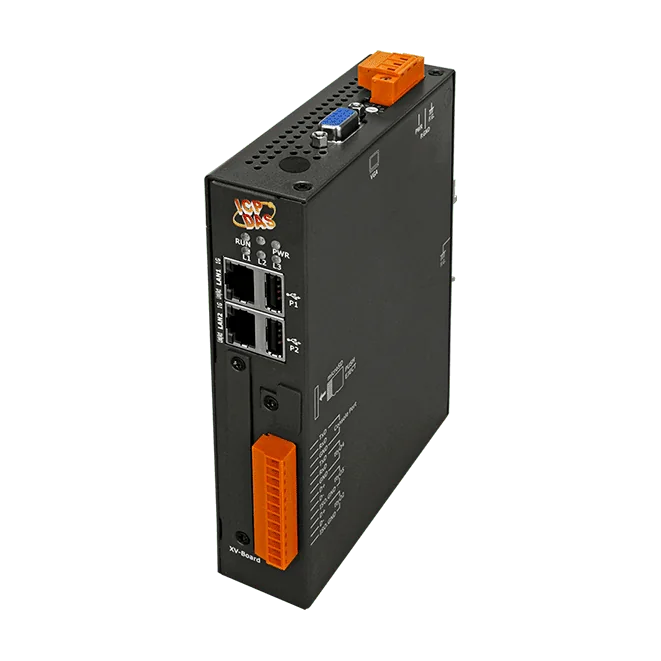

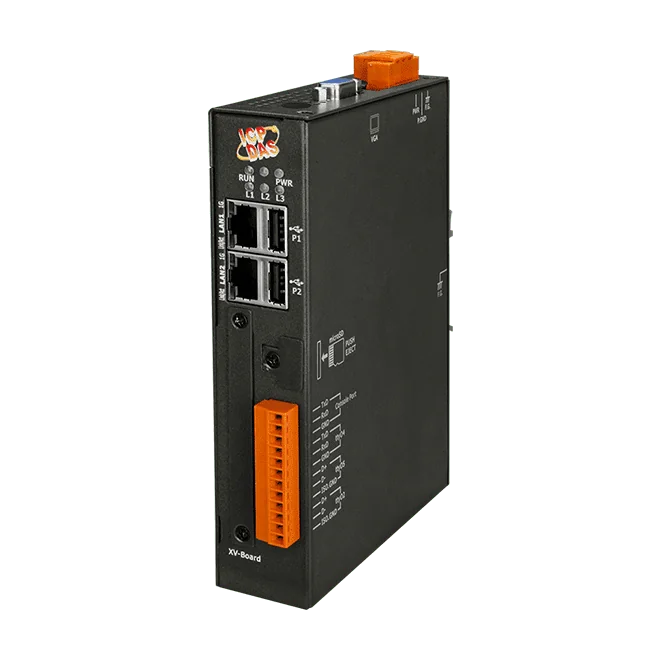

DNP-211 DNP3 Master naar Modbus TCP Server Gateway
Gateway die DNP3-outstations als master uitleest en hun gegevens als Modbus TCP-server aan Modbus TCP-clients beschikbaar stelt, zonder wijzigingen aan het DNP3-netwerk.
- Leest en schrijft DNP3-outstationgegevens en stelt deze beschikbaar via een Modbus TCP-serverinterface
- DNP3-zijde ondersteunt TCP-, UDP- en seriële verbindingen
- Tot 32 DNP3-outstations en 16 Modbus TCP-clientverbindingen
- Ondersteunt DNP3-datagroepen 1, 10, 12, 20, 30, 40 en 41
- Modbus-functiecodes 1, 2, 3, 4, 15 en 16 ondersteund
- 8192 digitale I/O-bits en 2048 teller- en analoge kanalen
Dit artikel wordt per bestelling geoffreerd. Stuur ons uw aantal en wij sturen u de prijs en levertijd.
Offerte aanvragen
Productinformatie "DNP-211 DNP3 Master naar Modbus TCP Server Gateway"
De DNP-211 CR koppelt DNP3-veldapparaten aan Ethernet-gebaseerde Modbus TCP-masters. Aan de DNP3-zijde fungeert hij als master en leest hij van en schrijft hij naar outstations via TCP, UDP of seriële verbinding. Aan de Modbus-zijde is hij een server die verzoeken van Modbus TCP-clients accepteert en deze either direct beantwoordt of de bijbehorende DNP3-gegevens doorstuurt.
De koppeling tussen DNP3-punten en Modbus-adressen wordt ingesteld in het DNP-211-hulpprogramma, zodat bestaande DNP3-netwerken beschikbaar kunnen worden gemaakt voor een Modbus TCP-host zonder de veldapparaten opnieuw te bedraden. De verbindingsstatus van de outstations is daarnaast beschikbaar op een Modbus-adres, wat helpt bij het detecteren van een verbroken verbinding in de supervisory-logica.
De capaciteit omvat tot 32 DNP3-outstations en 16 Modbus TCP-clientverbindingen, met 8192 digitale I/O-bits en elk 2048 kanalen voor teller- en analoge punten. Het is een geschikte keuze wanneer een engineer een compacte DIN-railgateway met metalen behuizing en een breed voedingsbereik van 12 tot 48 VDC nodig heeft.
Toepassingen
- Integratie van DNP3-outstations, RTU's en IED's met Modbus TCP-mastersystemen
- SCADA-communicatie bij energie- en waterbedrijven
- Koppeling van bestaande DNP3-netwerken aan Ethernet-gebaseerde Modbus TCP-masters
| Bedrijfstemperatuur: | -25 ~ +75 °C |
|---|---|
| Behuizing: | Metaal |
| Isolatie: | RS-485-poort 2500 VDC |
| Montage: | DIN-rail, wand |
| Poorten: | 2 |
| Producttype: | Gateway |
| Voedingsingang: | +12 ~ +48 VDC |
| Interface: | Ethernet, RS-232, RS-485, USB |
| Protocol: | DNP3, Modbus TCP |
Specificaties
| Software | |
|---|---|
| OS | Linux-kernel 3.2.14 |
| Protocol | Modbus TCP-server: • Functie: 1, 2, 3, 4, 15, 16 • verbinding: max. 16 Modbus TCP-clients DNP3-master: • verbinding: max. 32 DNP3-outstations • Datagroep: 1, 10, 12, 20, 30, 40, 41 • Datapunten: DI: 8192 DO: 8192 Teller: 2048 AI: 2048 AO: 2048 |
| Service | SFTP-server |
| Hoofdunit | |
| CPU | Cortex-A8, 1 GHz |
| Systeemgeheugen | 512 MB DDR3 SDRAM |
| Real-Time Clock | Ja (levert seconden, minuten, uren, dag van de week, maand, jaar) |
| Watchdog-timer | Ja, dubbele watchdog-timer |
| Display | |
| Signaal | VGA (analoog RGB) |
| LED-indicatoren | |
| Status | 1 x PWR (Voeding) 1 x RUN (Bedrijf) 1 x L1 1 x L2 1 x L3 |
| Ethernet | |
| Poorten | 2 x RJ-45, 10/100/1000 Base-TX |
| COM-poorten | |
| Poorten | 1 x RS-232 (Console, niet-geïsoleerd) 1 x RS-232, niet-geïsoleerd 1 x RS-485, niet-geïsoleerd 1 x RS-485 (2500 VDC, geïsoleerd) |
| USB | |
| Poorten | 2 |
| Specificatie | USB 2.0 (host) |
| Voeding | |
| Ingangsbereik | +12 VDC ~ +48 VDC |
| Verbruik | 4.8 W |
| Mechanisch | |
| Behuizing | Metaal |
| Afmetingen (mm) | 35 x 167 x 119 (W x L x H) |
| Installatie | DIN-rail- of wandmontage (optioneel) |
| Omgeving | |
| Bedrijfstemperatuur | -25 ~ +75 °C |
| Opslagtemperatuur | -40 ~ +80 °C |
| Luchtvochtigheid | 10 ~ 90% RH, niet-condenserend |
Specificaties zoals gepubliceerd door de fabrikant. Wijzigingen voorbehouden.
