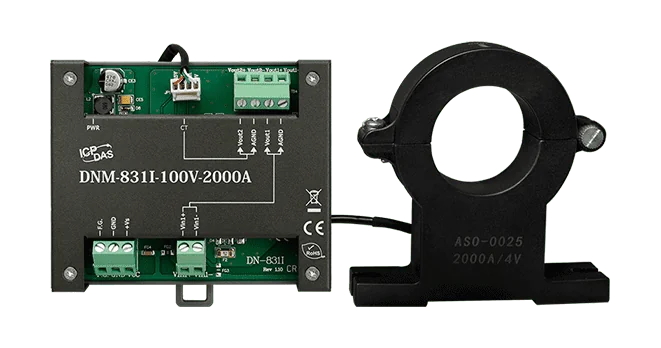

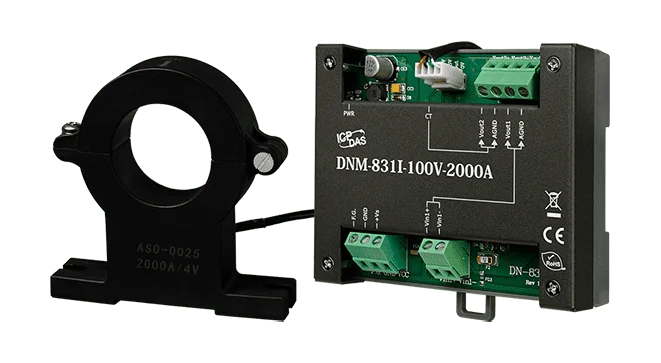

DNM-831I-100V-2000A Spanningsverzwakker en Stroomtransformator, ±100 V / ±2000 A

De DNM-831I-600V-2000A stelt ingenieurs in staat om hoge gelijk- en wisselspanningen en hoge stroomsignalen aan te sluiten op standaard analoge ingangshardware. Eén kanaal verzwakt spanning tot ±600 V en een ander kanaal, met behulp van een kliksstroomtransformator, verwerkt tot ±2000 A. Beide paden leveren een uitgangssignaal van ±10 V dat geschikt is voor gangbare analoge ingangsmodules.Er is isolatie tussen de ingangen en uitgangen en tussen de kanalen, met 3000 VDC voor beide, wat helpt om ruis van de hoogvermogenzijde uit het meetsignaal te houden. De metalen behuizing wordt op een DIN-rail gemonteerd en wordt gevoed met +10 VDC tot +30 VDC.Typisch gebruik is in bewaking- en meetsystemen waarbij de primaire stroom of spanning te hoog is om rechtstreeks op een analoge ingang aan te sluiten. De stroomtransformator wordt geleverd met een aansluitkabel van 1,5 m en de kabel CA-040415-1 is bij deze bestelcode inbegrepen.ToepassingenStroommeting met high current met analoge ingangsmodulesBewaking van hoogspanning wissel- en gelijkspanningSignaalconditionering in industriële meetsystemen

DNM-831I-600V-1000A combineert één spanningsverzwakkerkanaal en één stroomtransformatorkanaal in één metalen DIN-railmodule. Ingangen van maximaal ±600 VDC en ±1000 A worden geschaald naar ±10 V-uitgangen, zodat hoogspannings- en hoogstroomsignalen kunnen worden uitgelezen door standaard analoge ingangshardware.De module biedt 3000 VDC isolatie tussen de interne secties en tussen kanalen, waardoor ruis niet van ingangen naar uitgangen kan overspringen. Hij is ontworpen om te werken met analoge ingangsmodules zoals de I-7017, I-87017, M-7017RMS en I-87017W-RMS voor hoogstroommeting.De bestelcode omvat de kabel CA-040415-1 en de stroomtransformator ASO-0024, zodat de klemvormige CT met zijn 1,5 m aansluitkabel gereed is om aan te sluiten.ToepassingenHoogstroommeting met analoge ingangsmodulesBewaking van hoogspanningssignalen in industriële besturingskastenMeting van AC- en DC-spannings- en stroomsignalen

DNM-831I-600V-500A is een signaalconditioner met één kanaal die een spanningsverzwakker en een stroomtransformator combineert in één metalen DIN-railbehuizing. Hij schaalt hoogspanningsingangen tot ±600 V en hoogstroomingangen tot ±500 A terug naar ±10 V, zodat ze kunnen worden uitgelezen door standaard analoge ingangsmodules voor lage signalen in plaats van door speciale hoogvermogen meetapparatuur.Galvanische scheiding is de belangrijkste reden om deze unit te specificeren. Hij biedt 3000 VDC isolatie binnen de module en 3000 VDC tussen de kanalen, wat helpt om ruis van de hoogspannings- of hoogstroomzijde uit het meetsignaal te houden. De lineaire verzwakkingsverhouding en de hoge ingangsimpedantie maken het geschaalde uitgangssignaal eenvoudig te interpreteren.Deze bestelcode omvat de kabel CA-040415 en de stroomtransformator ASO-0001. De stroomingang gebruikt een klemvormige transformator met een binnendiameter van Φ21 mm en een aansluitkabel van 1,5 m. Andere uitvoeringen in de DNM-800-serie, zoals de varianten 600 V, 2000 A en 600 V, 200 A, worden afzonderlijk vermeld.ToepassingenHoogstroommeting met analoge ingangsmodules zoals I-7017, I-87017, M-7017RMS en I-87017W-RMSHoogspanningsmeting met geïsoleerde analoge signalen van ±10 VElektrische bewaking in industriële schakelkasten

De DNM-831I-600V-200A is een signaalconditioneringskit die één hoogspanningskanaal en één hoogstroomkanaal terugbrengt naar niveaus van ±10 V, zodat ze door standaard analoge ingangsmodules kunnen worden uitgelezen. De spanningsingang accepteert tot ±600 V, en de stroomingang gebruikt een klemstroomtransformator met een nominale waarde van ±200 A.Elk kanaal is galvanisch gescheiden van zijn uitgang en van het andere kanaal, met 3000 VDC isolatie tussen modules en tussen kanalen. Dit helpt stoorinvloeden van ingangen naar uitgangen te voorkomen. De lineaire verzwakkingsverhouding en de hoge ingangsimpedantie maken het geschaalde uitgangssignaal eenvoudig te interpreteren.De kit wordt geleverd met de kabel CA-040415-1 en de stroomtransformator ASO-0003-1. Hij wordt gemonteerd op een DIN-rail in een metalen behuizing en is geschikt voor bedrijf bij -25 ~ +75 °C. Combineer hem met modules zoals de I-7017, I-87017, M-7017RMS of I-87017W-RMS om hoge stromen te meten.ToepassingenHoogstroommeting met analoge ingangsmodulesBewaking van hoogspanning van AC- en DC-signalenIndustriële vermogensbewaking en dataacquisitieSignaalisolatie in elektrisch storingsgevoelige omgevingen

DNM-831I-600V-50A combineert één spanningsverzwakkerkanaal en één stroomtransformatorkanaal in een metalen DIN-railbehuizing. Ingangen tot ±600 V en ±50 A worden geschaald naar ±10 V-uitgangen, zodat compatibele analoge ingangsmodules hoogspannings- en hoogstroomsignalen kunnen uitlezen.Een isolatie van 3000 VDC tussen de modules en tussen de kanalen voorkomt dat ruis van de ingangen naar de uitgangen of van het ene kanaal naar het andere kanaal overgaat. De verzwakkingsverhouding is lineair, de ingangsimpedantie is hoog en de bedrading is eenvoudig.Deze bestelcode omvat de kabel CA-040415 en de stroomtransformator ASO-0002. De voeding bedraagt +10 VDC tot +30 VDC en het bedrijfstemperatuurbereik is -25 ~ +75 °C.ToepassingenHoogspanningssignalen meten met analoge ingangsmodulesHoogstroomsignalen meten met analoge ingangsmodulesGebruik met de analoge ingangsmodules I-7017, I-87017, M-7017RMS en I-87017W-RMS

DN-831I-100V-50A is een signaalconditioner voor DIN-rail die één hoogspanningsingang en één hoogstroomingang omzet naar het meetbereik van standaard analoge ingangsmodules. Het spanningskanaal verzwakt ±100 V naar ±10 V, en het stroomkanaal gebruikt een klemstroomtransformator om ±50 A naar ±10 V te schalen.Elk kanaal is galvanisch gescheiden van het andere kanaal en van de in- en uitgangen van de module, met 3000 VDC isolatie tussen modules en tussen kanalen. Dit helpt ruis van de hoogvermogenzijde buiten het meetsignaal te houden. De verzwakkingsverhouding is lineair en de ingangsimpedantie is hoog.De CR-bestelcode omvat de kabel CA-040415 en de stroomtransformator ASO-0002, zodat de klemstroomtransformator met zijn aansluitkabel van 1,5 m en een opening van Φ21 mm bij het apparaat wordt geleverd. Het werkt op een voeding van +10 VDC tot +30 VDC, verbruikt 1,8 W en is geschikt voor bedrijf bij -25 ~ +75 °C.ToepassingenHoogstroommeting met analoge ingangsmodulesHoogspannings-gelijkspannings- en wisselspanningsmeting met analoge ingangsmodules

DN-831I-100V-200A is een signaalconditioner voor DIN-rail die één hoogspannings- en één hoogstroommeetpunt terugbrengt naar niveaus die standaard analoge ingangsmodules kunnen meten. Het spanningskanaal verzwakt ±100 V naar ±10 V, en het stroomkanaal gebruikt een klemstroomtransformator met een nominaal bereik van ±200 A, eveneens geschaald naar ±10 V.Elk kanaal is galvanisch geïsoleerd, met 3000 VDC tussen de modules en 3000 VDC tussen de kanalen onderling. Dit helpt om ruis van de hoogspanningszijde buiten de meetketen te houden. De hoge ingangsimpedantie en de lineaire verzwakkingsverhouding maken het eenvoudig om de uitgang softwmatig te schalen. De klemstroomtransformator heeft een opening van Φ21 mm en een kabel van 1,5 m.Het apparaat wordt gevoed met 10 tot 30 VDC, verbruikt 1,8 W en is ondergebracht in een kunststof behuizing voor montage op een DIN-rail. Het is gespecificeerd voor bedrijf van -25 tot +75 °C en voorzien van de CE-, UKCA-, FCC-, RoHS- en WEEE-markeringen.ToepassingenHoogstroommeting met analoge ingangsmodulesBewaking van hoogspanningssignalen met analoge ingangsmodules

DN-831I-100V-500A is een signaalconditioneringsmodule die signalen met hoge spanning en hoge stroom terugbrengt naar een niveau dat standaard analoge ingangsmodules kunnen uitlezen. Het spanningskanaal verzwakt ingangen tot ±100 V, en het stroomkanaal gebruikt een klemstroomtransformator om ingangen tot ±500 A te verzwakken; beide uitgangen zijn geschaald naar ±10 V.De module biedt 3000 VDC isolatie tussen de modules en tussen de kanalen, wat helpt om ruis van de ingangen op hoog niveau buiten de uitgangen te houden. De lineaire verzwakkingsverhouding en de hoge ingangsimpedantie maken de uitgangen eenvoudig te interpreteren. Deze bestelcode omvat de kabel CA-040415 en de stroomtransformator ASO-0001.Hij is bedoeld voor gebruik met analoge ingangsmodules zoals de I-7017, I-87017, M-7017RMS en I-87017W-RMS om hoge stroom te meten. De module wordt op een DIN-rail gemonteerd en wordt gevoed met +10 VDC tot +30 VDC.ToepassingenMeting van hoge stroom met analoge ingangsmodulesMeting van hoge spanning met geïsoleerde ±10 V-uitgangIndustriële bewakings- en dataacquisitiepanelen

DN-831I-100V-1000A conditioneert één hoogspanningsingang en één hoogstroomingang zodat standaard analoge ingangsmodules deze kunnen meten. Ingangen van ±100 V en ±1000 A worden lineair verzwakt naar uitgangen van ±10 V, waardoor engineers gangbare ±10 V-kanalen kunnen gebruiken voor metingen op hoog niveau.Galvanische scheiding is een belangrijk aandachtspunt bij dit soort frontends. De module biedt 3000 VDC isolatie tussen modules en tussen kanalen, wat helpt om ruiskoppeling van de ingangen naar de uitgangen en tussen kanalen te beperken. De hoge ingangsimpedantie en eenvoudige bedrading maken integratie in bestaande DIN-railinstallaties eenvoudig.Deze bestelcode omvat de kabel CA-040415-1 en de stroomtransformator ASO-0024. De klemvormige stroomtransformator heeft een binnendiameter van Φ40,5 mm en een aansluitkabel van 1,5 m. De module wordt gevoed met +10 VDC tot +30 VDC, verbruikt 1,8 W en werkt bij -25 ~ +75 °C.ToepassingenStroommeting met grote stromen via analoge ingangsmodulesMeting van hoogspannings-AC/DC-spanning met ±10 V analoge ingangen

DN-831I-100V-2000A is een DIN-railsignaalconditioneermodule met één spanningsverzwakkerkanaal en één stroomtransformatorkanaal. Het schaalt een ingang van ±100 V en een ingang van ±2000 A naar uitgangen van ±10 V, zodat hoge spanning en hoge stroom gemeten kunnen worden met standaard analoge ingangsmodules van ±10 V.De module biedt 3000 VDC isolatie tussen de modules en tussen de kanalen, waardoor ruis niet van de ene ingang of uitgang naar de andere of van het ene kanaal naar het andere kan doordringen. De verzwakkingsverhouding is lineair en de ingangsimpedantie is hoog, zodat het gemeten signaal door de conditioneerder niet merkbaar wordt belast.Deze CR-bestelcode bevat de kabel CA-040415-1 en de klemvormige stroomtransformator ASO-0025 met een binnendiameter van 40,5 mm. Compatibele analoge ingangsvoorbeelden die in de bron worden genoemd zijn de I-7017, I-87017, M-7017RMS en I-87017W-RMS.ToepassingenMeting van hoge spanning en hoge stroom met analoge ingangsmodulesElektrische bewaking in industriële regelkasten

De DNM-831I-100V-50A CR combineert één hoogspanningskanaal en één hoogstroomkanaal in één DIN-railmodule. Ingangen tot ±100 VDC en ±50 A worden verzwakt naar een uitgang van ±10 V, zodat ze kunnen worden gemeten door analoge ingangsmodules die een standaard spanningssignaal verwachten.Elke ingang is galvanisch gescheiden van zijn uitgang en van het andere kanaal, met 3000 VDC isolatie tussen modules en tussen kanalen. Dit helpt ruis uit de hoogspannings- en hoogstroomcircuits buiten het meetpad te houden. De stroomingang gebruikt de meegeleverde klemvormige stroomtransformator met een opening van 21 mm en een aansluitkabel van 1,5 m.De bestelling bevat de kabel CA-040415 en de stroomtransformator ASO-0002. De module heeft een metalen behuizing, werkt op +10 VDC tot +30 VDC en is geschikt voor -25 ~ +75 °C. Hij draagt de CE-, UKCA-, FCC-, RoHS- en WEEE-markering.ToepassingenHoogspanningsmeting met analoge ingangsmodulesHoogstroommeting met analoge ingangsmodulesBewaking van AC- en DC-spannings- en stroomsignalen in industriële schakelkasten

De DNM-831I-100V-200A maakt het mogelijk om hoge spanningen en hoge stromen te meten met standaard analoge ingangsmodules. Het combineert in één DIN-railunit één spanningsverzwakkerkanaal met een nominaal bereik van ±100 V en één stroomtransformatorkanaal met een nominaal bereik van ±200 A. Beide ingangen worden geschaald naar een analoge uitgang van ±10 V.De isolatie bedraagt 3000 VDC tussen de interne secties en tussen de kanalen, wat helpt voorkomen dat ruis tussen ingangen, uitgangen en kanalen doorgegeven wordt. De verzwakkingsverhouding is lineair en de ingangsimpedantie is hoog. De nauwkeurigheid bedraagt 1% van FSR op beide kanalen. Het stroomkanaal dekt 0 ~ 50 kHz, en het spanningskanaal dekt 20 Hz ~ 20 kHz.De bestelcode DNM-831I-100V-200A CR omvat de kabel CA-040415-1 en de stroomtransformator ASO-0003-1, een klemtype met een opening van Φ21 mm en een aansluitdraad van 1,5 m. De metalen behuizing meet 103 x 93 x 29 mm, werkt op 1,8 W bij een voeding van +10 VDC tot +30 VDC, en is bedrijfsklaar van -25 ~ +75 °C.ToepassingenMeting van hoge stromen met analoge ingangsmodulesMeting van hoge spanningen met analoge ingangsmodulesBewaking van AC- en DC-spannings- en stroomsignalen in industriële schakelkasten
