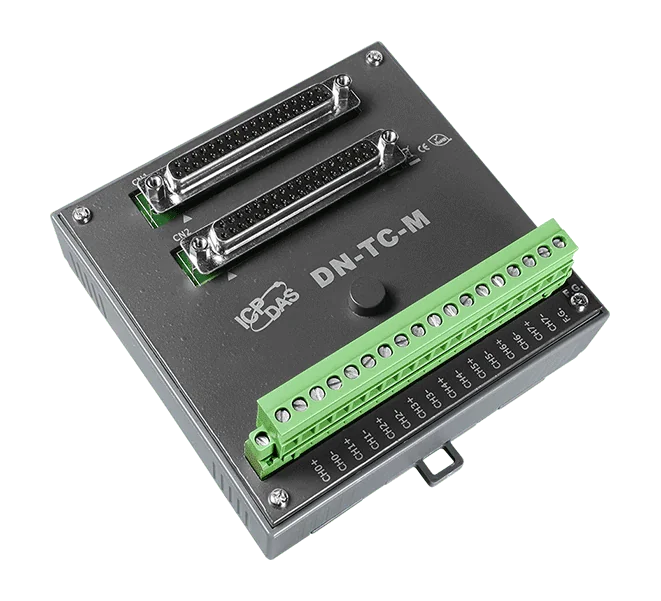

DN-TC-M Thermocouple Termination Board, 8-kanaals met ingebouwde CJC
Compact 8-kanaals aansluitbord voor thermokoppelingangsmodules, met ingebouwde koude-lascompensatie (CJC) voor nauwkeurigere temperatuurmetingen.
- Aansluitbord voor 8 thermokoppelingangskanalen
- Ingebouwde CJC voor nauwkeurigere temperatuurmeting
- Compacte mini-aansluitbordafmetingen, consistent met hetzelfde assortiment
- DIN-rail- en wandmontage
- Bedrijfstemperatuur -25 ~ 75 °C
- Luchtvochtigheid 5 ~ 95% RV, niet-condenserend
€ 155,00 per stuk
| 1-9 st. | € 155,00 | |
|---|---|---|
| 10-30 st. | € 147,00 | −5 % |
| 31+ st. | € 139,00 | −10 % |
Productinformatie "DN-TC-M Thermocouple Termination Board, 8-kanaals met ingebouwde CJC"
De DN-TC-M CR is een aansluitbord voor thermokoppelingangsmodules. De ingebouwde koude-lascompensatie (CJC) helpt de temperatuur nauwkeuriger te meten door de temperatuur op de klemaansluitingen te corrigeren.
Het bord is compact en heeft dezelfde afmetingen als andere mini-aansluitborden uit het assortiment, waardoor de paneelindeling consistent blijft wanneer meerdere borden naast elkaar worden geïnstalleerd. Het kan op een DIN-rail of aan de wand worden gemonteerd.
Belangrijke specificaties:
- 8 thermokoppelkanalen
- Bedrijfstemperatuur -25 ~ 75 °C, luchtvochtigheid 5 ~ 95% RV, niet-condenserend
- Afmetingen 112 x 117 x 29 mm
Toepassingen
- Temperatuurmeting met thermokoppels
- Paneelmontage van aansluitbord voor thermokoppelingangsmodules
| Analoge ingangen: | 8 |
|---|---|
| Bedrijfstemperatuur: | -25 ~ 75 °C |
| Montage: | DIN-rail, wand |
| Producttype: | Aansluitbord |
Specificaties
| Analoge ingang | |
|---|---|
| Kanalen | 8 |
| Type | Thermokoppel |
| Mechanisch | |
| Afmetingen (mm) | 112 x 117 x 29 |
| Installatie | DIN-rail & wandmontage |
| Omgeving | |
| Bedrijfstemperatuur | -25 ~ 75 °C |
| Luchtvochtigheid | 5 ~ 95% RV, niet-condenserend |
Specificaties zoals gepubliceerd door de fabrikant. Wijzigingen voorbehouden.
