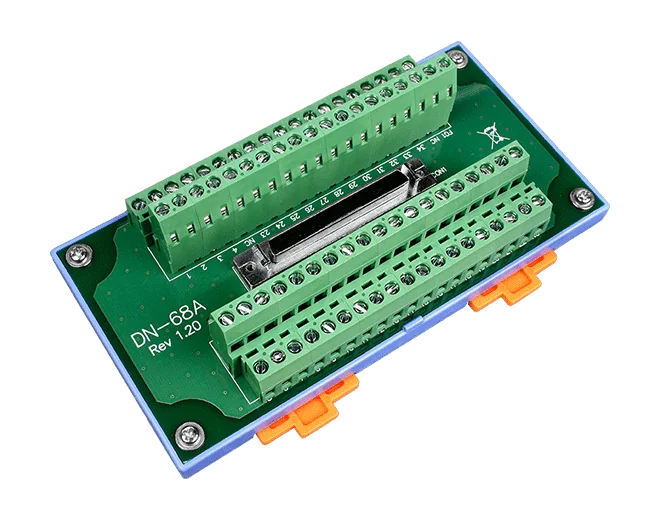

DN-68A 68-pin SCSI-II vrouwelijk I/O-aansluitblok, DIN-rail
68-pins SCSI-II vrouwelijk aansluitblok met schroefklemmen en DIN-railmontage, pinindeling voor de I/O-signalen van de PCI-2602U DAQ-kaart.
- 68-pins SCSI-II vrouwelijke connector voor de I/O-interface van de PCI-2602U
- Pinindeling komt overeen met de PCI-2602U
- Schroefklemmen voor eenvoudige veldbedrading
- DIN-railmontage, 148 mm x 76 mm
- Bedrijfstemperatuur 0 ~ 60°C, opslag -20 ~ 70°C
- Luchtvochtigheid 5% ~ 90% RV, niet-condenserend
€ 145,00 per stuk
| 1-9 st. | € 145,00 | |
|---|---|---|
| 10-30 st. | € 137,00 | −6 % |
| 31+ st. | € 130,00 | −10 % |
Productinformatie "DN-68A 68-pin SCSI-II vrouwelijk I/O-aansluitblok, DIN-rail"
Het DN-68A CR is een 68-pins SCSI-II vrouwelijk I/O-aansluitblok waarmee ingenieurs veldbedrading op een praktische manier kunnen aansluiten op een PCI-2602U-dataacquisitieopstelling. De pinindeling volgt de PCI-2602U, zodat signalen van de kaart op schroefklemmen kunnen worden afgesloten zonder maatwerk breakout-kabels.
Het blok heeft een steekafstand van 5,08 mm en wordt op een DIN-rail gemonteerd, wat het bedradingspaneel overzichtelijk en eenvoudig te onderhouden houdt. Met afmetingen van 148 mm x 76 mm is het een compact accessoire voor kasten en testrekken waarin de DAQ-kaart als daughterboard wordt gebruikt.
Het is geschikt voor een bedrijfstemperatuur van 0 ~ 60°C en opslag van -20 ~ 70°C, bij een luchtvochtigheid van 5% ~ 90% RV, niet-condenserend. Voor deze bestelcode zijn de certificeringen CE, UKCA, FCC, RoHS en WEEE vermeld.
Toepassingen
- Veldbedrading voor de PCI-2602U DAQ-kaart
- Afsluiting van I/O-signalen in regelkasten en testrekken
| Bedrijfstemperatuur: | 0 ~ 60°C |
|---|---|
| Montage: | DIN-rail |
| Poorten: | 68-pins |
| Producttype: | Connectorblok |
| Interface: | SCSI-II |
Specificaties
| Mechanisch | |
|---|---|
| Afmetingen (mm) | 148 mm x 76 mm |
| Installatie | DIN-railmontage |
| Omgeving | |
| Bedrijfstemperatuur | 0 ~ 60°C |
| Opslagtemperatuur | -20 ~ 70°C |
| Luchtvochtigheid | 5% ~ 90% RV, niet-condenserend |
Specificaties zoals gepubliceerd door de fabrikant. Wijzigingen voorbehouden.
