DGW-521 RS-232/RS-485/USB naar DALI-gateway voor Modbus RTU en DCON
Zet Modbus RTU- en DCON-commando's van RS-232, RS-485 of USB om in DALI-verlichtingsregeling, met een schakelbare ingebouwde DALI-voeding van 16 VDC.
- Zet RS-232-, RS-485- en USB-verkeer om naar DALI
- Ondersteunt de hostprotocollen Modbus RTU en DCON
- Ingebouwde DALI-voeding, 16 VDC ±5%, max. 250 mA, schakelbaar
- ID-code instelbaar via RS-485
- 1500 VDC isolatie op de DALI-interface
- USB Type B-poort, compatibel met USB 1.1 en 2.0, via virtuele COM-poort
€ 234,00 per stuk
| 1-9 st. | € 234,00 | |
|---|---|---|
| 10-30 st. | € 222,00 | −5 % |
| 31+ st. | € 210,00 | −10 % |
Productinformatie "DGW-521 RS-232/RS-485/USB naar DALI-gateway voor Modbus RTU en DCON"

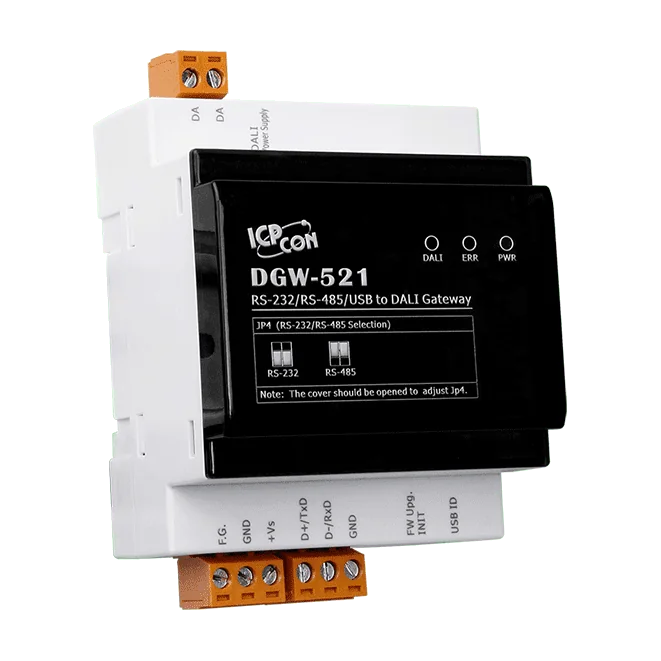

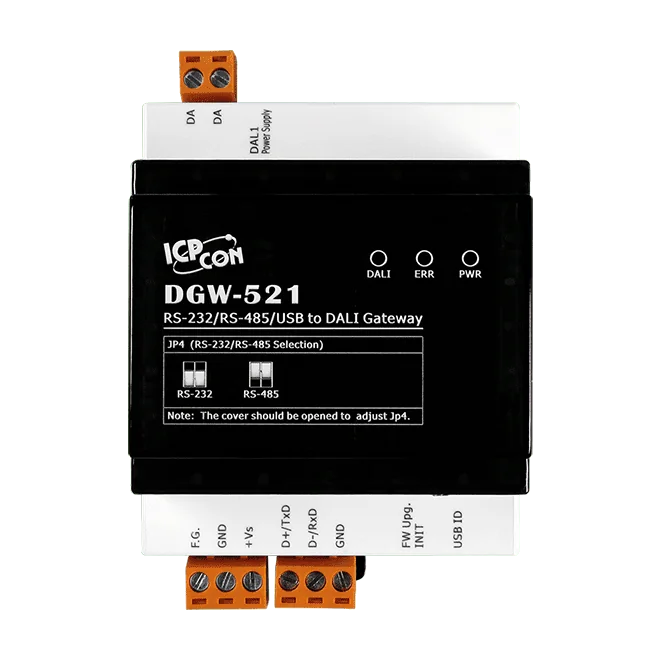

De DGW-521 CR is een gateway op DIN-rail waarmee een hostpc, PAC of TouchPAD DALI-verlichtingsapparaten kan aansturen via seriële verbinding of USB. Hij accepteert Modbus RTU en DCON via RS-232, RS-485 of USB en vertaalt deze naar DALI, zodat bestaande seriële besturingssoftware een DALI-verlichtingsnetwerk kan aansturen zonder aparte DALI-controller.

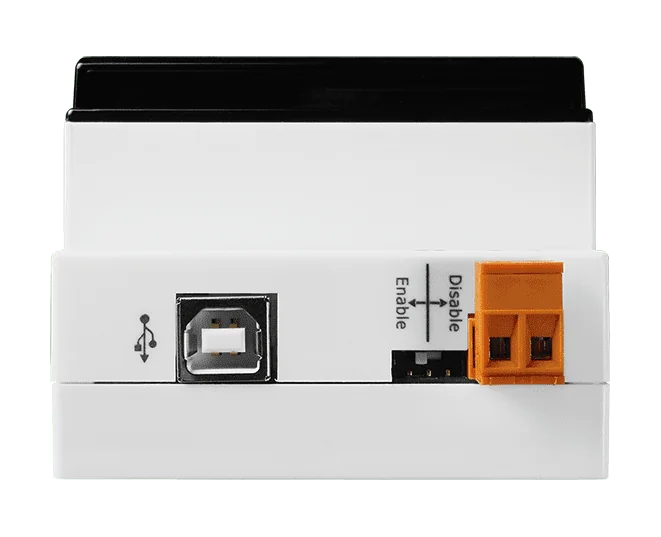

Een ingebouwde DALI-voeding (16 VDC ±5%, maximaal 250 mA) kan in- of uitgeschakeld worden, wat geschikt is voor installaties waarin de DALI-bus al elders van stroom wordt voorzien. De ID-code kan via de RS-485-interface worden ingesteld, wat de inbedrijfstelling vereenvoudigt. De DALI-isolatie is gespecificeerd op 1500 VDC.
De gateway is bedoeld voor DALI-verlichtingssystemen die kleine oppervlakken bestrijken. DALI-signaalkabels mogen niet langer zijn dan 300 m. Het apparaat draagt de CE-, UKCA-, FCC-, RoHS- en WEEE-markering. Het USB-stuurprogramma is alleen vermeld voor Windows XP en Windows 7.
Toepassingen
- Verlichtingsregeling voor kleine DALI-installaties
- Toegang tot DALI-apparaten vanuit een hostpc, PAC of TouchPAD
- Seriële-naar-DALI-integratie in gebouwautomatisering
| Bedrijfstemperatuur: | -25 ~ +75 °C |
|---|---|
| Behuizing: | Kunststof |
| Isolatie: | 1500 VDC |
| Montage: | DIN-rail |
| Producttype: | Gateway |
| Interface: | RS-232, RS-485, USB |
| Protocol: | DCON, Modbus RTU |
Specificaties
| EMS-bescherming | |
|---|---|
| EFT (IEC 61000-4-4) | ±4 kV voor voedingslijn |
| ESD (IEC 61000-4-2) | ±4 kV contact per klem, ±8 kV lucht voor willekeurig punt |
| Surge (IEC 61000-4-5) | ±2 kV voor voedingslijn |
| LED-indicatoren | |
| Status | PWR/RUN/ERR-LED |
| COM-poorten | |
| Poorten | RS-485/RS-232 |
| Baudrate | 200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 bps |
| Protocol | DCON, Modbus RTU |
| USB | |
| Specificatie | USB 1.1- en USB 2.0-standaard compatibel |
| Overdrachtssnelheid | 12M bps |
| Connector | USB Type B |
| Stuurprogramma | Windows XP (32/64-bit), Windows 7 (32/64-bit) |
| Protocol | DCON en Modbus RTU via virtuele COM-poort |
| DALI | |
| Baudrate | 1200 bps |
| Isolatie | 1500 VDC |
| Ingebouwde DALI-voeding | DC 16 VDC ± 5%, max. stroom 250 mA (in-/uitschakelen via schakelaar) |
| Versie | DALI versie 1 |
| Voeding | |
| Verbruik | 6 W |
| Mechanisch | |
| Behuizing | Kunststof |
| Afmetingen (mm) | 107 mm x 72 mm x 57 mm (L x W x H) |
| Installatie | DIN-railmontage |
| Omgeving | |
| Bedrijfstemperatuur | -25 ~ +75 °C |
| Opslagtemperatuur | -30 ~ +80 °C |
| Luchtvochtigheid | 10 ~ 90% RH, niet-condenserend |
Specificaties zoals gepubliceerd door de fabrikant. Wijzigingen voorbehouden.
