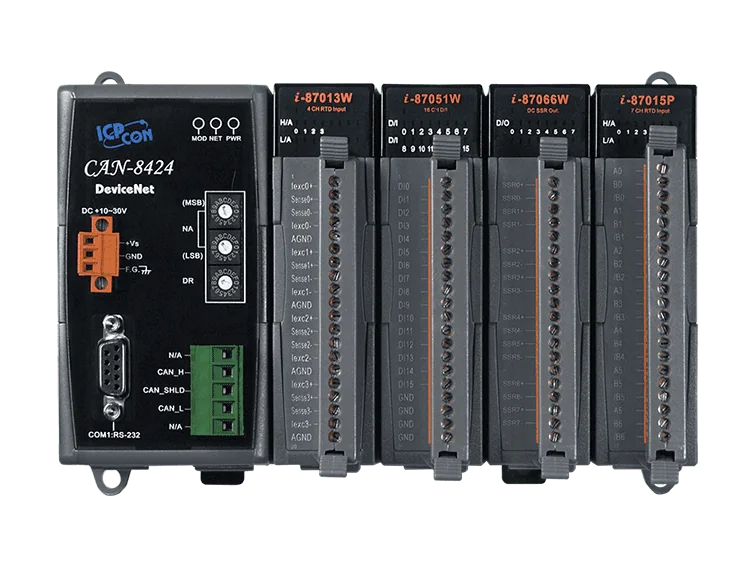

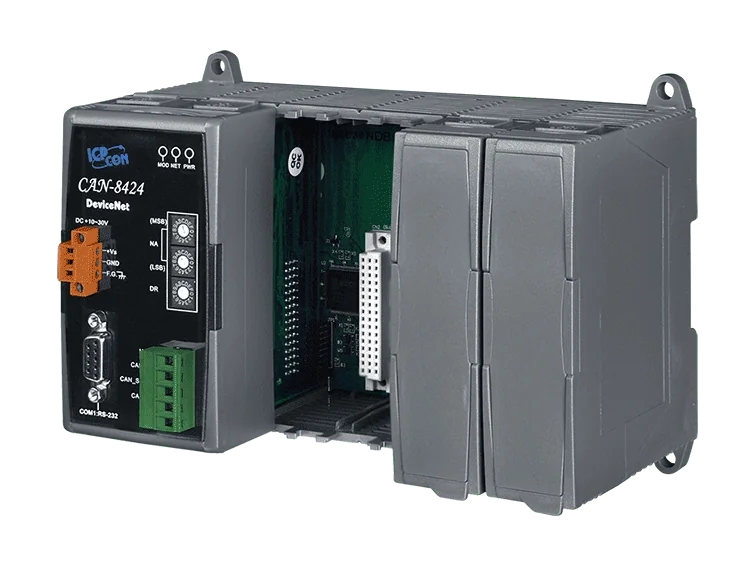

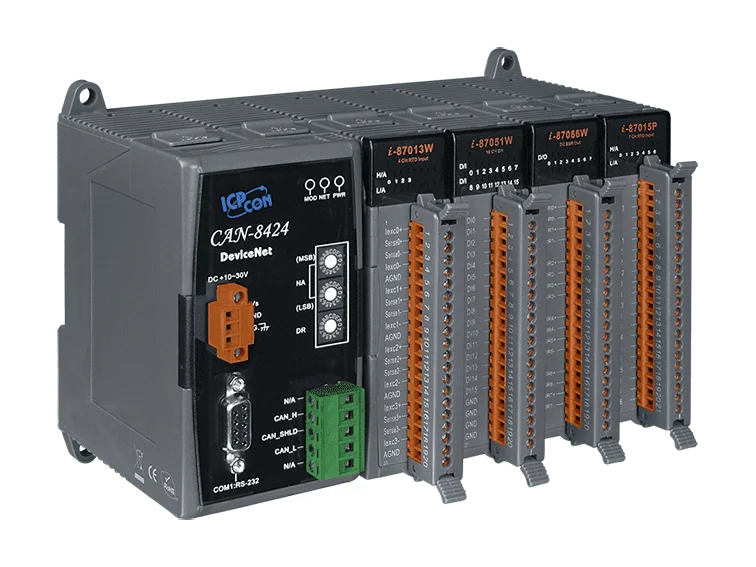

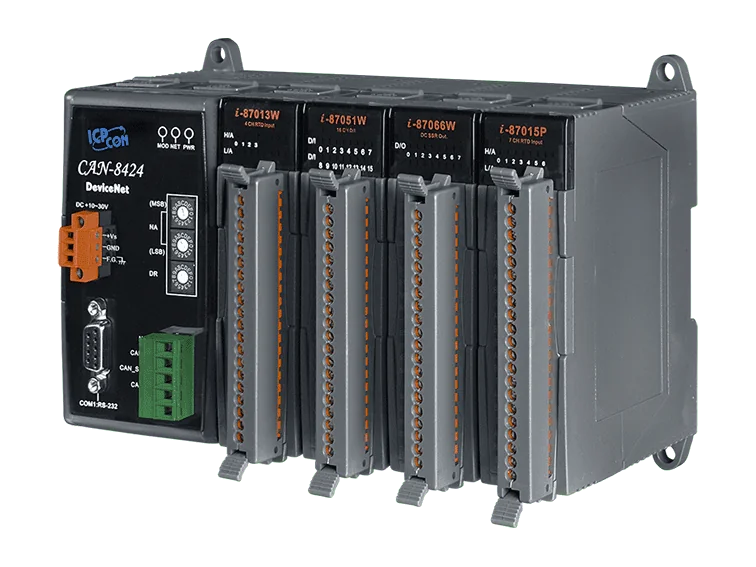

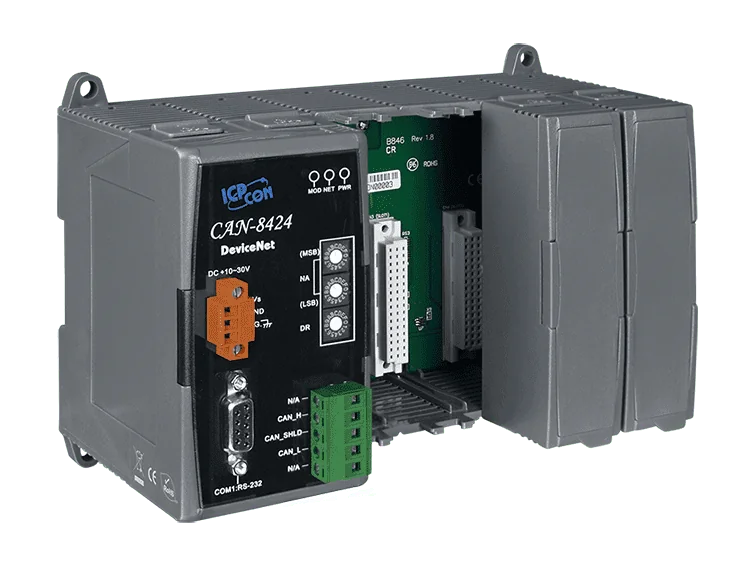

CAN-8424-G DeviceNet Remote I/O-unit, 4 I/O-sleuven
DeviceNet remote I/O-unit met vier uitbreidingssleuven voor modulaire I/O, met ondersteuning voor Poll, Bit-Strobe en Change of State/Cyclic bediening op maximaal 64 nodes.
- Implementeert DeviceNet Specification Volume I en II, Release 2.0
- Vier sleuven voor modulaire I/O-uitbreiding
- Bedrijfsmodi Poll, Bit-Strobe en Change of State/Cyclic I/O
- Tot 128 bytes gefragmenteerde invoer- en uitvoer-I/O
- Draaischakelaars voor MAC ID (0 ~ 63) en baudrate (125 k, 250 k, 500 k)
- 3000 VDC DC-naar-DC- en 2500 Vrms fotokoppelaar-isolatie
€ 500,00 per stuk
| 1-9 st. | € 500,00 | |
|---|---|---|
| 10-30 st. | € 475,00 | −5 % |
| 31+ st. | € 450,00 | −10 % |
Productinformatie "CAN-8424-G DeviceNet Remote I/O-unit, 4 I/O-sleuven"
De CAN-8424-G is een DeviceNet remote I/O-unit opgebouwd rond een modulaire backplane met vier sleuven, zodat engineers de I/O-combinatie kunnen samenstellen die hun applicatie vereist. Hij is geschikt voor data-acquisitie en regeltaken waarbij een DeviceNet-netwerk lokale I/O nodig heeft onder één controller.
De configuratie gebeurt met de CAN-8424 Utility, die via de RS-232 utility-poort wordt aangesloten. De tool genereert het EDS-bestand voor de geplaatste I/O-modules, zodat de unit zonder handmatig apparaatbeschrijvingswerk in een DeviceNet scanlijst kan worden opgenomen.
- Ondersteunt de bedrijfsmodi Poll, Bit-Strobe en Change of State/Cyclic I/O
- Ontworpen voor het gelijkspanningsbereik van +10 VDC tot +30 VDC, met een typisch verbruik van 2,5 W
- Ontworpen voor montage op een DIN-rail binnen een bedrijfstemperatuurbereik van -25 ~ +75 ℃
Toepassingen
- Diagnosesystemen voor wieltractoren
| Bedrijfstemperatuur: | -25 ~ +75 °C |
|---|---|
| Isolatie: | 3000 VDC / 2500 Vrms |
| Montage: | DIN-rail |
| Poorten: | 1 DeviceNet, 1 RS-232 |
| Producttype: | Remote I/O-unit |
| Voedingsingang: | +10 ~ +30 VDC |
| Interface: | DeviceNet |
| Protocol: | DeviceNet |
Specificaties
| CPU-module | |
|---|---|
| CPU | 80186, 80 MHz of compatibel |
| EEPROM | 16 KB |
| Flash | 512 KB |
| NVRAM | 31 bytes (batterijback-up, gegevens geldig tot 10 jaar) |
| SRAM | 512 KB |
| Real-Time Clock | Ja |
| Watchdog-timer | Watchdog-IC |
| LED-indicatoren | |
| Status | 1 x Voeding 2 x DeviceNet-status |
| I/O-uitbreiding | |
| Sleuven | 4 sleuven |
| COM-poorten | |
| Poorten | 1 x RS-232 (Utilitypoort) 9-pins male D-Sub (DTE: RxD, TxD, RTS, CTS, DTR, DSR, RI, GND) |
| DeviceNet | |
| Controller | NXP SJA1000T met 16 MHz-klok |
| Poorten | 1 |
| Ondersteunde verbinding | 1 verbinding voor Explicit Messaging 1 verbinding voor Polled I/O 1 verbinding voor Bit-Strobe I/O 1 verbinding voor COS/Cyclic I/O |
| Baudrate | 125 k, 250 k, 500 k |
| Isolatie | 3000 VDC voor DC-naar-DC, 2500 Vrms voor fotokoppeling |
| Klemweerstand | Jumper voor 120 Ω-afsluitweerstand |
| Specificatie | Volume I, Release 2.0 & Volume II, Release 2.0 |
| Knooppunt-ID | 0 ~ 63 |
| Uitschakelbericht | Ja |
| Abonneren | Alleen groep 2-server |
| Voeding | |
| Ingangsbereik | +10 VDC ~ +30 VDC |
| Verbruik | 2.5 W |
| Mechanisch | |
| Afmetingen (mm) | 188 x 132 x 91 (W x L x H) |
| Installatie | DIN-rail |
| Omgeving | |
| Bedrijfstemperatuur | -25 ~ +75 ℃ |
| Opslagtemperatuur | -30 ~ +80 ℃ |
| Luchtvochtigheid | 10 ~ 90% RH, niet-condenserend |
Specificaties zoals gepubliceerd door de fabrikant. Wijzigingen voorbehouden.
