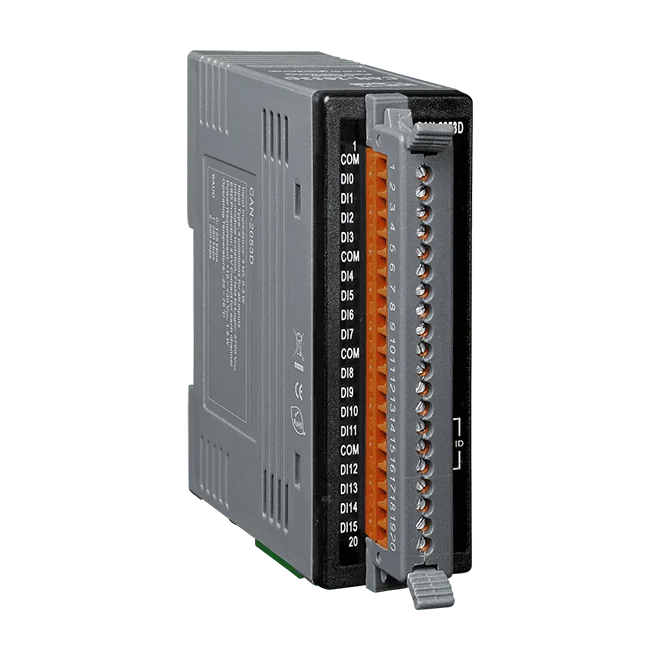

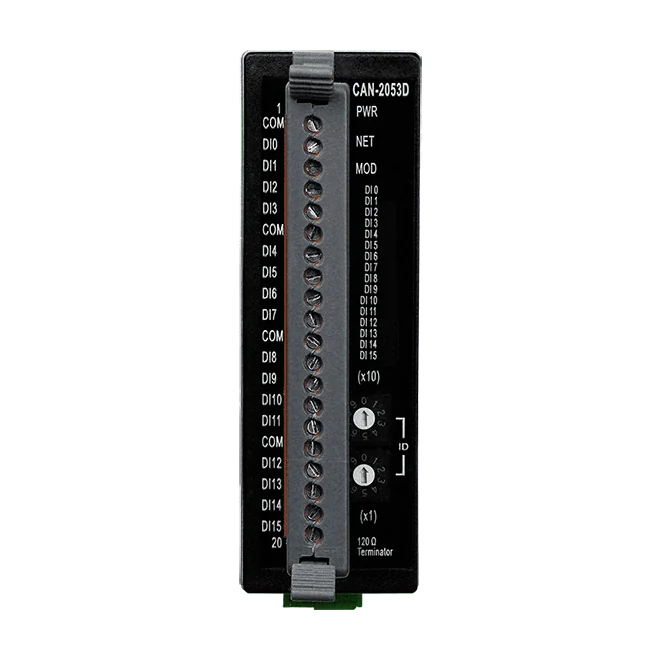

CAN-2053D DeviceNet Slave-module, 16-kanaals geïsoleerde wet-type digitale ingang

De CAN-2053C CR is een CANopen slave-module die 16 geïsoleerde wet digitale ingangen op een CANopen-netwerk aansluit. Elk kanaal accepteert sink- of source-bedrading, waardoor dezelfde module zonder hardwarewijziging PNP-, NPN-, TTL- en relaiscontactsignalen kan uitlezen. Het is een praktische keuze wanneer een engineer schakel- en alarmtoestanden via CANopen moet uitlezen, met galvanische scheiding tussen het veld en de bus.De module implementeert CiA 301 v4.02 en CiA 401 v2.1 en is gevalideerd met het CiA CANopen Conformance Test-hulpmiddel. Er wordt een standaard EDS-bestand meegeleverd, zodat de module via een standaard CANopen-master geconfigureerd kan worden. Dynamische PDO-ondersteuning, een configureerbare en opslaanbare ingangspolariteit en een ingebouwde 120Ω afsluitweerstand vereenvoudigen de inbedrijfstelling en de netwerkopbouw. Node-ID's van 1 tot 99 en baudrates van 10 k tot 1 M worden ondersteund.Het ingangsgedrag wordt bepaald door een AAN-spanning van +3,5 ~ +30 VDC en een UIT-niveau van maximaal +1 VDC, met 4 kV ESD-contactbescherming op elk kanaal. De I/O-paarverbindingsfunctie maakt het mogelijk ingangen tussen modules te koppelen. De unit wordt op DIN-rail gemonteerd en werkt van -25 ~ +75 °C.ToepassingenAlarmdetectorSchakeldetectieI/O-paarverbinding

CAN-2054C CR is een CANopen slave I/O-module die acht geïsoleerde digitale ingangen en acht geïsoleerde digitale uitgangen van het sink-type aansluit op een CAN-busnetwerk. De module werkt als NMT-slave en voldoet aan CiA DS-301 v4.02 en DSP-401 v2.1, zodat ze kan worden uitgelezen en geconfigureerd via een standaard CANopen-master.De ingangen zijn van het wet-type en accepteren sink- of source-signalen, met een AAN-niveau van +3,5 tot +30 VDC. Elke uitgang is een open-collectorkanaal met een nominale stroom van 700 mA per kanaal, geschikt voor het schakelen van belastingen van +5 tot +30 VDC. Elk kanaal heeft 4 kV ESD-bescherming op de contacten, en de module bevat een standaard EDS-bestand en een ingebouwde 120 Ω afsluitweerstand.Pair-Connect- en PDO-mappingondersteuning vereenvoudigen de netwerkconfiguratie, en een hardware-watchdog helpt de module zich te herstellen na storingen. De unit wordt op een DIN-rail gemonteerd en is gespecificeerd voor een bedrijfsbereik van -25 tot +75 °C.ToepassingenMachinebesturingFabriekautomatiseringBesturing van verpakkingsmachinesExterne dataverzamelingMilieumonitoring

De CAN-2054D is een DeviceNet-slavemodule waarmee een DeviceNet-master via een enkel knooppunt toegang krijgt tot acht digitale ingangen en acht digitale uitgangen. De status van ingangen en uitgangen kan worden uitgelezen en de configuratie van de module kan worden ingesteld via het meegeleverde EDS-bestand. Zo kan de module zonder eigen programmering aan een DeviceNet-netwerk worden toegevoegd.Elk ingangskanaal is geïsoleerd en accepteert sink- of source-signalen van een natte contact, met een AAN-niveau van +3,5 ~ +30 VDC. Elk uitgangskanaal is een geïsoleerde open-collector-driver van het sink-type, met een belastbaarheid van 700 mA per kanaal, een belastingsspanning van +5 ~ +30 VDC en een interne isolatie van 3750 Vrms. De module is geschikt voor koppeling met PNP-, NPN-, TTL- en relaiscontactsignalen.De module werkt als server uitsluitend van Groep 2 (niet UCMM-capabel) en ondersteunt de vooraf gedefinieerde master/slave-verbindingsset, met telkens één verbinding voor expliciete berichtenuitwisseling, gepolde I/O en bit-strobe I/O. Heartbeat- en shutdown-berichten worden ondersteund. De module wordt op DIN-rail gemonteerd en is gespecificeerd voor een bedrijfstemperatuur van -25 ~ +75 ℃.ToepassingenMachinebesturingFactory automationBesturing van verpakkingsmachinesRemote dataverzamelingMilieumonitoring

CAN-2055C is een CANopen slave I/O-module voor ingenieurs die digitale ingangen en uitgangen op een CAN-busnetwerk willen aansluiten. Hij volgt CiA 301 v4.02 en CiA 401 v2.1, zodat de status van de digitale I/O via standaard CANopen-objecten kan worden uitgelezen en geconfigureerd, en hij werkt met elke standaard CANopen-master zodra het standaard EDS-bestand is geladen.De module biedt 8 geïsoleerde sink/source digitale ingangen van het wet-contact type, en 8 geïsoleerde source (PNP) digitale uitgangen met een capaciteit van 700mA per kanaal bij een belastingspanning van +10 ~ +30 VDC. Elk kanaal is voorzien van een 4KV ESD-beschermingscontact, wat helpt de module bestand te maken tegen zware veldbedrading.De communicatie wordt geconfigureerd via 10 RxPDO's en 10 TxPDO's met PDO-mapping, met event-triggered, remote-requested, cyclische en acyclische SYNC-modi. Foutbewaking wordt verzorgd door Node Guarding of Heartbeat Producer, en de module beschikt over een ingebouwde 120Ω afsluitweerstand. Het apparaat is RoHS-conform en wordt op een DIN-rail gemonteerd.ToepassingenIndustriële machinebesturingFabrieksautomatiseringBesturing van verpakkingsmachinesExterne data-acquisitieMilieubewaking
