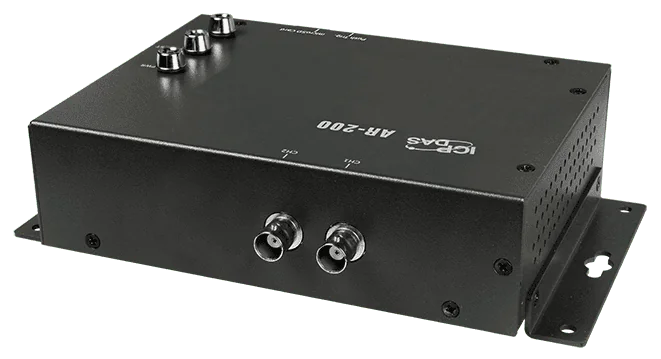

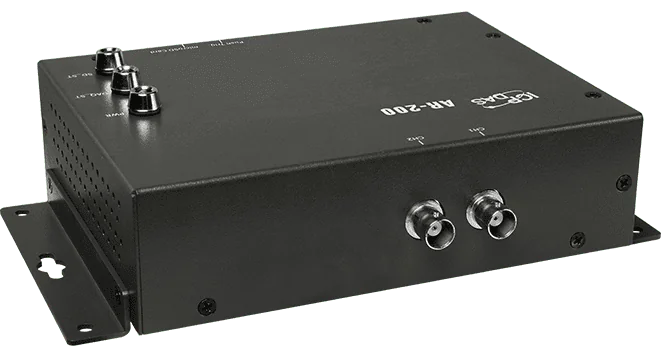

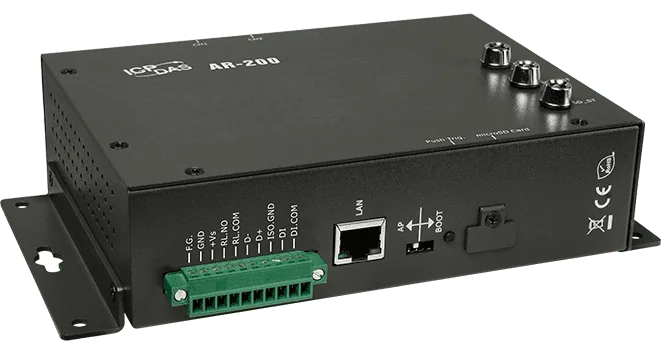

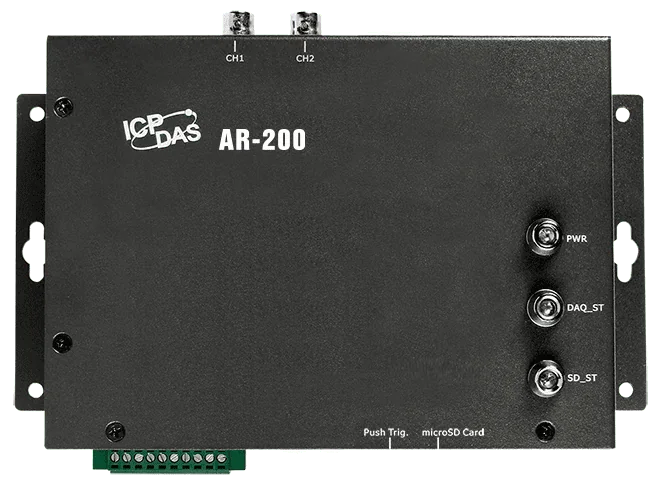

AR-200 Accelerometer Datalogger, 2-kan. IEPE-ingang
Tweekanaals IEPE-accelerometer datalogger met 16-bits ADC, bemonstering tot 200 kHz per kanaal en Micro SD-opslag voor offline trillingsanalyse.
- Twee gelijktijdige 16-bits ADC-kanalen voor IEPE-accelerometers, met ingebouwde excitatiestroom van 3 mA
- Bemonsteringssnelheden tot 200 kHz per kanaal
- Flexibele triggering: drukknop, tijdschema, analoge drempelwaarde, digitale ingang en extern triggeren via hulpprogramma
- Opname naar 4 tot 32 GB micro SDHC-kaart, met een maximale opnametijd van 30 minuten
- Enkele Form A-relaisuitgang, nominaal 5A@250 VAC of 5A@30 VDC
- 4 kV contact-ESD-bescherming op elke aansluiting
€ 727,00 per stuk
| 1-9 st. | € 727,00 | |
|---|---|---|
| 10-30 st. | € 691,00 | −5 % |
| 31+ st. | € 655,00 | −10 % |
Productinformatie "AR-200 Accelerometer Datalogger, 2-kan. IEPE-ingang"
AR-200 CR is een module voor het dynamisch verwerven van signalen, bedoeld voor trillingsbewaking en -analyse. Hij accepteert twee IEPE-accelerometers, die elk worden gevoed met een ingebouwde excitatiestroom van 3 mA, en digitaliseert de signalen met een 16-bits omzetter. Beide kanalen worden gelijktijdig bemonsterd, met snelheden tot 200 kHz per kanaal.
Metingen worden opgeslagen op een Micro SD-kaart, zodat de gegevens kunnen worden meegenomen en offline geanalyseerd. Het vastleggen kan worden gestart met een drukknop, een tijdschema, een analoge drempelwaarde, een digitale ingang of een extern commando vanuit het meegeleverde hulpprogramma op een pc, waarmee ook de bemonsteringssnelheid en de planning per toepassing kunnen worden ingesteld. Een enkele relaisuitgang en één digitale ingang voegen basale gebeurtenisafhandeling aan het apparaat toe.
De datalogger is geschikt voor paneel- of machine-installaties die zonder toezicht moeten draaien. Hij werkt op een brede voeding van +10 tot +30 VDC, functioneert van -25 tot +75 °C en biedt op alle aansluitingen 4 kV contact-ESD-bescherming. Montage gebeurt op de wand of op een DIN-rail.
Toepassingen
- Trillingsbewaking en -analyse
- Industriële automatisering
- Fabrieksautomatisering
- Procesautomatisering
| Analoge ingangen: | 2 |
|---|---|
| Bedrijfstemperatuur: | -25 ~ +75 °C |
| Digitale ingangen: | 1 |
| Montage: | Wand, DIN-rail |
| Poorten: | 1 |
| Producttype: | Accelerometer-datalogger |
| Relaisuitgangen: | 1 |
| Voedingsingang: | +10 tot +30 VDC |
| Interface: | Ethernet, Micro SD |
Specificaties
| LED-indicatoren | |
|---|---|
| Status | 1 x PWR 1 x DAQ 1 x SD |
| Analoge ingang | |
| Kanalen | 2 (gelijktijdige bemonstering) |
| Type | IEPE |
| Bereik | Spanning: ±10 V Stroom: 3 mA |
| Resolutie | 16 bit |
| Bemonsteringssnelheid | 5, 10, 20, 50, 100, 125, 200 (kHz)P |
| Triggermodus | Triggering via drukknop, getimede triggering, drempeltriggering, triggering via digitale ingang, externe triggering via hulpprogramma-software |
| Digitale ingang | |
| Kanalen | 1, droog contact: source / nat contact: sink of source |
| ON-spanningsniveau | Droog: naar GND gesloten Nat: +10 VDC tot +50 VDC |
| OFF-spanningsniveau | Droog: open Nat: +4 VDC max |
| Relaisuitgang | |
| Kanalen | Form A x 1 |
| Type | Vermogensrelais |
| Contactwaarde | 5A @250 VAC (47 ~ 63 Hz) 5A @30 VDC |
| Schakeltijd | 10 ms |
| Vrijgavetijd | 5 ms |
| Elektrische levensduur | 100.000 keer min |
| Mechanische levensduur | 20.000.000 keer min. |
| Ethernet | |
| Poorten | 1 x RJ-45, 10/100Base-T(X) |
| Voeding | |
| Verbruik | 4.3 W |
| Mechanisch | |
| Afmetingen (mm) | 197 x 139 x 57 (W x L x H) |
| Installatie | Wandmontage, railtype |
| Omgeving | |
| Bedrijfstemperatuur | -25 ~ +75 °C |
| Opslagtemperatuur | -30 ~ 80 °C |
| Luchtvochtigheid | 10 ~ 90% RH, niet-condenserend |
Specificaties zoals gepubliceerd door de fabrikant. Wijzigingen voorbehouden.
