ACS-20W-MRTU Contactloze infraroodsensorschakelaar, RS-485 Modbus RTU
Contactloze infraroodsensorschakelaar met een RS-485 Modbus RTU-slave-interface en een Form C-relaisuitgang, voor handvrij deuren openen in toegangscontrolesystemen.
- Handpalmdetectie met een detectieafstand van 1 ~ 12 cm
- Modbus RTU-slave-interface via RS-485, baudrates van 9600 tot 115200 bps
- Instelbare relaishoudtijd van 0,5 ~ 20 sec
- Form C-relais met NC- en NO-uitgang, nominaal 2A@30VDC, 0,5A@120VAC, 0,25A@240VAC
- Bedrijfsmodi Detectie/Stand-by, Vergrendeling en Wisselschakelaar, met elk 8 vergrendelingsperiodes per dag
- Registreert tot 1.600 schakelactie-tijdregistraties
€ 99,00 per stuk
| 1-9 st. | € 99,00 | |
|---|---|---|
| 10-30 st. | € 94,00 | −5 % |
| 31+ st. | € 89,00 | −10 % |
Productinformatie "ACS-20W-MRTU Contactloze infraroodsensorschakelaar, RS-485 Modbus RTU"

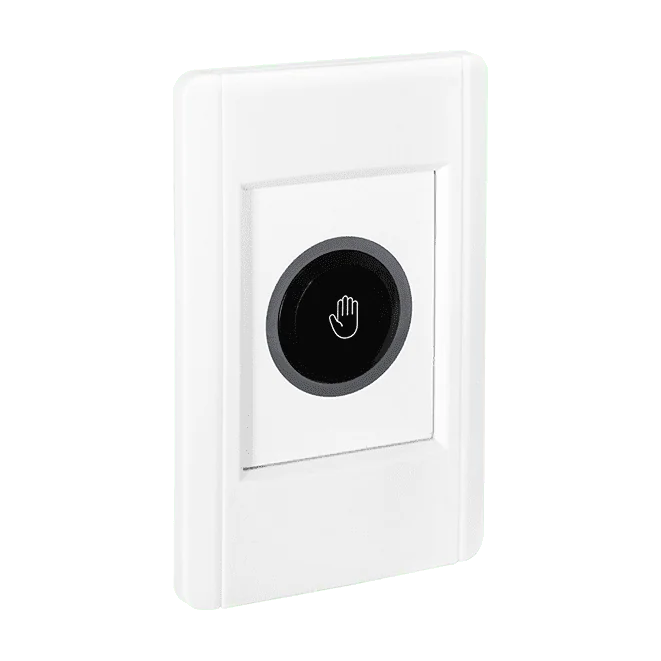

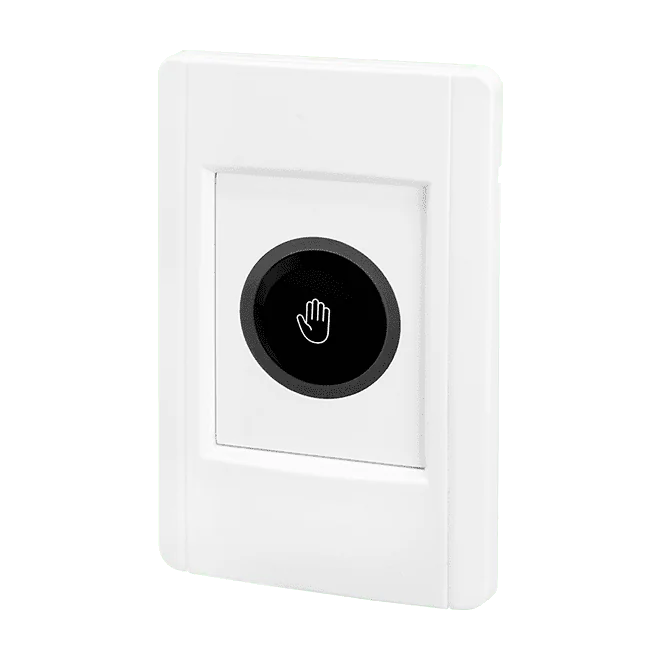

ACS-20W-MRTU CR is een wandgemonteerde contactloze infraroodsensorschakelaar met een witte behuizing. Personen kunnen een deur openen door hun handpalm voor de sensor te houden, zodat gebruikers bij het binnenkomen of verlaten van een ruimte of gebouw geen handgreep of knop hoeven aan te raken. De detectieafstand en de relaishoudtijd zijn instelbaar, en een tweekleurige indicator toont de status van de schakelaar.
De schakelaar beschikt over een Modbus RTU-slave-interface op RS-485, waarmee een toegangscontrolesysteem de schakelaar op afstand kan inschakelen of uitschakelen en de tijdgestempelde detectieregistraties kan uitlezen. Elke binnenkomst of uitgang kan worden vastgelegd, met opslag voor 1.600 registraties. Het enkele Form C-relais beschikt over zowel een NC- als een NO-contact, en de schakelaar kan werken in de modi Detectie/Stand-by, Vergrendeling of Wisselschakelaar, zodat hij ook andere elektronische apparatuur kan bedienen.
Typische toepassingsgebieden zijn medische instellingen, winkels, voedselverwerkende bedrijven, industriële installaties en kantoren, waar het verminderen van contact met deurbeslag helpt de verspreiding van ziektekiemen te beperken.
Toepassingen
- Deuren openen zonder aanraking in toegangscontrolesystemen
- Hygiënische toegang in medische instellingen, winkels en de voedingsindustrie
- Schakelen van andere elektronische apparaten in wisselmodus
- Deurtoegang in industriële installaties en kantoren
| Bedrijfstemperatuur: | -25 ~ +75 °C |
|---|---|
| Montage: | Wandmontage |
| Poorten: | 1 |
| Producttype: | Contactloze infraroodsensorschakelaar |
| Relaisuitgangen: | 1 |
| Voedingsingang: | +10 ~ +30 VDC |
| Interface: | RS-485 |
| Protocol: | Modbus RTU |
Specificaties
| LED-indicatoren | |
|---|---|
| Status | Rood (stand-by); blauw (detectie) |
| Infrarood | |
| IR-uitgangskanalen | 1 |
| IR-afstandsbedieningsingang | 1 |
| Relaisuitgang | |
| Kanalen | 1 |
| Type | Form C |
| Contactwaarde | 2 A @ 30 VDC, 0,5 A @ 120 VAC, 0,25 A @ 240 VAC |
| COM-poorten | |
| Poorten | RS-485 (DATA+, DATA-) |
| Baudrate | 9600, 19200, 38400, 57600, 115200 bps |
| Protocol | Modbus RTU-slave |
| Voeding | |
| Ingangsbereik | +10~+30 VDC |
| Mechanisch | |
| Afmetingen (mm) | 75 x 119 x 24 (BxLxH) |
| Installatie | Wandmontage |
| Omgeving | |
| Bedrijfstemperatuur | -25 ~ +75 °C |
| Opslagtemperatuur | -30 ~ +80 °C |
| Luchtvochtigheid | 10 ~ 90% RH, niet-condenserend |
Specificaties zoals gepubliceerd door de fabrikant. Wijzigingen voorbehouden.
